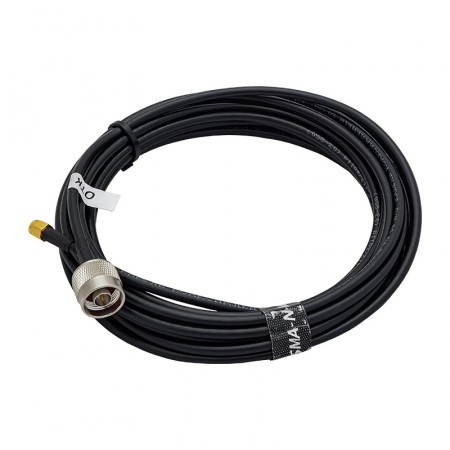

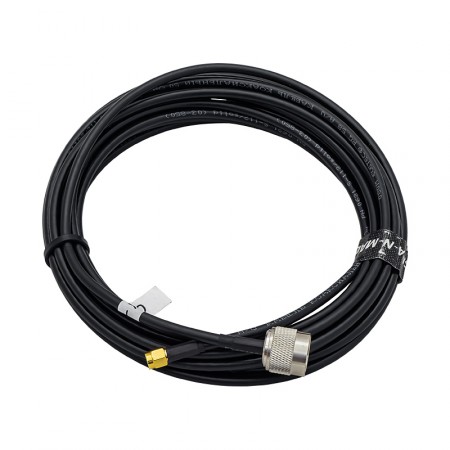

Кабельная сборка N-male - 7 метров RG-58 - SMA-male

Цена: 1 000 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3003

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Кабельная сборка — это отрезок коаксиального кабеля с заранее установленными ВЧ-разъемами. Длина — 7 метров. Разъемы N-типа (вилка) и SMA-типа (вилка) подходят для соединения уличной антенны с различными сотовыми интернет-устройствами, такими как 4G-маршрутизаторы и модемы.

Для чего подходит коаксиальный провод RG-58?

Марка RG-58 имеет малый диаметр (около Ø5 мм) и высокую гибкость, поэтому она удобна при монтаже в помещениях. Во время прокладки вы сможете легко обогнуть оконные рамы, дверные коробы или углы комнаты. Также вы сможете без затруднений проложить провод внутри напольных плинтусов или отдельных кабель-каналов.

Тем не менее, у RG-58 есть свои недостатки, среди которых — сравнительно высокие потери сигнала. Мы рекомендуем использовать эту кабельную сборку только в тех случаях, когда не требуется передача сигнала с максимальным сохранением мощности: например, при подключении уличной антенны в городской среде.

Основные сферы применения:

  • Коммутация уличной антенны с ВЧ-оборудованием в помещении (обычно модемом, маршрутизатором с SIM-картой или стационарным GSM-телефоном);
  • Передача сигнала между двумя ВЧ-приборами;
  • Применение в составе измерительного оборудования;
  • В качестве удлинителя (при совместимости с уже проложенной трассой).

Коннекторы для подключения

На концах кабельной сборки установлены разъемы N-male и SMA-male. Оба коннектора имеют сопротивление 50 Ом и являются профильными соединителями для оборудования мобильной связи. Резьбовой тип соединения гарантирует качественный контакт и допускает уличную эксплуатацию.

Разъемы устанавливаются исключительно методом обжима. Центральный пин (игла) коннектора закрепляется на жиле провода посредством пайки. Штекеры долговечны и выдерживают большое количество циклов соединения и отсоединения.

В нашем ассортименте доступно большое число проводов разной длины и разного сочетания разъемов. Тем не менее, иногда требуются нестандартные решения. В этом случае мы предлагаем оформить заказную позицию, указав необходимую длину и тип коннекторов!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) SMA-male
Длина 7 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,00 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,70 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 4,94 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
RG-58 RG-58
Длина
7 м 7 м
Разъёмы
N-SMA N-SMA
Импенданс
50 Ом 50 Ом
