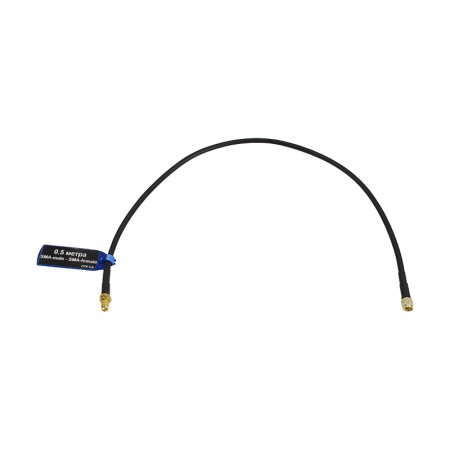

Кабельная сборка SMA-male - 0,5 метра RG-58 - SMA-female

Радиочастотный кабель RG-58 с коннекторами SMA-male и SMA-female. Особенность изделия — малая длина (всего 0,5 м). Эта кабельная сборка используется в качестве адаптера-пигтейла для коммутации приборов сотовой связи и других устройств, выполняющих прием, передачу или усиление ВЧ-сигнала.

Короткий кабель с коннекторами «мама» и «папа»

На противоположных концах отрезка провода смонтированы разъемы SMA: вилка на стороне №1 и розетка на стороне №2. Это сочетание коннекторов позволяет выполнить короткую коммуникацию между устройствами, например, расположенными внутри и снаружи экранированного корпуса. В отдельных случаях сборка может использоваться как удлинитель трассы и внутренний элемент коммутации.

Коннекторы серии SMA известны своей универсальностью: эта серия используется почти всеми производителями радиообоурдования. Преимущества коннекторов SMA: компактность, широкий диапазон рабочих частот, надежное резьбовое соединение, устойчивость к вибрациям.

Эти разъемы встречаются на многочисленных устройствах беспроводных коммуникаций, включая:

• Сотовое оборудование: роутеры со встроенным LTE-модемом, отдельные модемы, шлюзы, стационарные телефоны GSM;
• Ретрансляторы: приборы для повышения мощности ВЧ-сигнала (сотовые репитеры, бустеры, антенные усилители);
• Навигационные приборы: устройства GNSS (GPS, ГЛОНАСС и др.), включая навигационные системы транспортных средств;
• Приборы, работающие в нелицензируемых диапазонах: пульты управления и передатчики, системы безопасности, телеметрии, удаленного опроса и управления;
• Приборы для анализа сигнала: векторные анализаторы, анализаторы спектра, пауэр-сенсоры, трекинг-генераторы;
• Антенны для беспроводных видов связи: комнатные и уличные антенны (чаще со встроенным кабелем) для подсоединения к радиоустройствам.

Перед покупкой очень важно убедиться, что ваши устройства имеют совместимые типы коннекторов (вилка и розетка SMA). В разделе каталога доступны различные варианты сборок, а редкие позиции можно заказать через конфигуратор.

Гибкий кабель RG-58 и надежные разъемы

Использованный кабель RG-58 A/U имеет диаметр около 5 мм и характеризуется низкими потерями. Затухание сигнала на расстоянии полуметра будет минимальным, общие потери будут аналогичны затуханию при использовании пигтейлов. Провод устойчив к свету и может использоваться при температурном режиме от -40°C до +70°C.

В процессе производства кабельной сборки применяются разъемы под обжим (S-111F и S-211F). Монтаж производится за счет деформации металлического кольца, которое фиксирует положение корпуса разъема и кабельной оболочки. Такие коннекторы долговечны, а главное — способны выдержать большое число циклов подключения (например, при использовании в тестовых стендах).

Качество и отказоустойчивость — один из приоритетов нашего производства! Все кабельные сборки вручную проверяются инженером. Трехэтапная процедура проверки включает тест на обрыв, КЗ и физическую прочность разъемов.

Чтобы купить кабельную сборку, нажмите «В корзину» и перейдите к оформлению заказа. Получить информацию о возможностях по усилению сотовой связи и интернета можно у наших менеджеров по телефону 8-800-3333-965!
