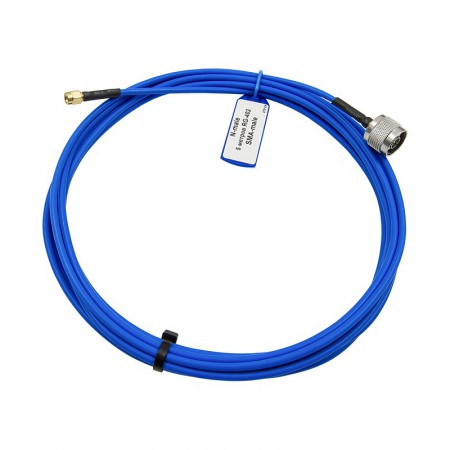

Кабельная сборка N-male - 5 метров RG-402 - SMA-male

Цена: 3 080 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3988

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Соединительный джампер с разъемами N-вилка и SMA-вилка на базе радиокабеля RG-402 с наружной ФЭП-оболочкой. За счет инертного материала оболочки, изделие устойчиво ко многим видам агрессивных воздействий, а посеребренная центральная жила обеспечивает отличное качество передачи РЧ-сигнала. Длина провода — 5 метров.

Кабельная сборка на базе RG-402 — чем хороша?

Полужесткий радиокабель серии RG-402 — одно из популярных решений для создания непротяженных кабельных трасс с повышенной устойчивостью к помехам и физическим воздействиям. Это позволяет использовать данный вид соединителя в самых чувствительные сферах, включая авиационную, аэрокосмическую и военные отрасли.

По сравнению с аналогом на базе RG-58, эта кабельная сборка имеет следующие преимущества:

  • Медная посеребренная жила минимизирует потери и гарантирует, что при передаче сигнал подвергнется минимальной деградации. При этом медь сохраняет достаточную эластичность и не ломается при монтажных изгибах;
  • Сплошная пропаянная оплетка создает повышенную защиту кабельной трассы от наружных помех, что особенно важно при «зашумленном» эфире или прокладке несколько радиокабелей в общем лотке или канале. Эта марка кабеля по классификации относится к полужестким;
  • Синяя ФЭП-оболочка, в отличие от более простых материалов, химически инертна. Это означает, что она устойчива ко многим видам коррозионного топлива, химикатам и маслам. Также она выдерживает большой диапазон температур (от -55°C до +155°C), что позволяет прокладывать кабельную трассу как при морозе, так и вблизи нагретого оборудования.

Кабель имеет маркировку CF-141-50-FEP и имеет общий диаметр 4,1 мм. Джамперы на его основе принято использовать в отраслях, где важна защищенность линии и надежность передачи в наиболее тяжелых эксплуатационных условиях. Частота передаваемого сигнала может достигать 34 ГГц, однако при составлении радиосистемы обязательно учитывайте вносимое затухание!

Коннекторы N и SMA для оборудования 50 Ом

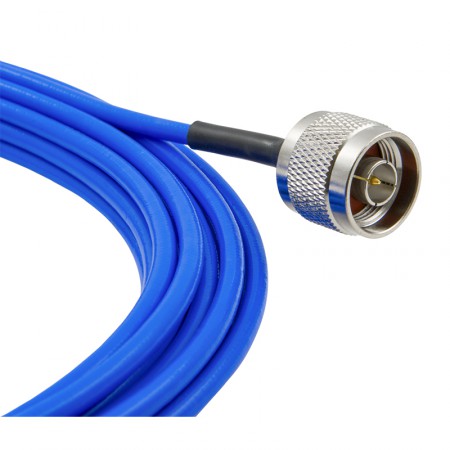

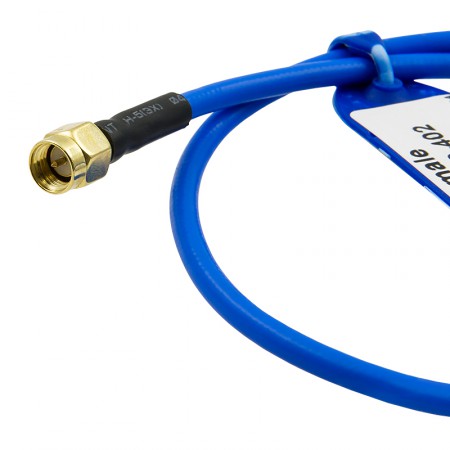

На концах 5-метрового отрезка кабеля установлены разъемы N-male и SMA-male (оба — «папа»). Эти разъемы являются стандартными соединителями 50 Ом для средств радиосвязи. Их область применения включает коммутацию сотовых устройств с антеннами и измерительными приборами.

При помощи этой кабельной сборки можно соединить:

  • Наружную приемную или измерительную антенну с любым LTE-приемником в составе модема, роутера, промышленного терминала или банковского оборудования;
  • Оборудование в сфере авионики и машиностроения;
  • Антенну и электронику в радарных системах и смежных военных отраслях;
  • Анализаторы спектра с измеряемыми приборами;
  • Прочие радиоприборы (радиостанции, сотовые приемники, модули беспроводной связи) с антеннами или иными источниками сигнала.

В процессе изготовления кабельной сборки RG-402 используются специальные коннекторы N-male и SMA-male напаиваемого типа. Эти разъемы фиксируются на кабеле при помощи пайки, без использования обжимных или прижимных конструкций. Место пайки разъема закрывается термоусадочной трубкой, которая повышает герметичность и придает джамперу итоговый вид.

Установка производится инженерами вручную с последующим прохождением ОТК и тестами на исправность. Перед передачей кабеля на реализацию мы обязательно проверяем целостность проводящей жилы и правильность установки разъемов!

Чтобы купить кабельную сборку RG-402 с разъемами N-male и SMA-male, нажмите «В корзину» и оформите заказ онлайн. Изделия с другим сочетанием разъемов и длиной провода вы найдете в каталоге, а нестандартные или редкие позиции всегда можно сформировать через конструктор. Чтобы задать вопрос по системам усиления связи и комплектующим, позвоните по номеру 8-800-3333-965!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) SMA-male
Длина 5 м
Марка кабеля RG-402 (CF-141-50-FEP)
Центральный проводник (материал) посеребренная медь (SC)
Центральный проводник (диаметр) 0,91 мм
Изоляция (материал) политетрафторэтилен (ПТФЭ)
Изоляция (диаметр) 2,98 мм
Экран проволочная медная оплетка, покрытая оловом
Диаметр экрана 3,58 мм
Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
Внешняя оболочка (диаметр) 4,10 мм
Цвет синий
Рабочая частота 0–34 ГГц
Волновое сопротивление 50 Ом
Погонная емкость 95,1 пФ/м
Скорость распространения 70%
Испытательное напряжение 5000В
Рабочее напряжение 1900В
Затухание (на 100 м) 500 МГц: 26 дБ
1000 МГц: 39 дБ
3000 МГц: 84 дБ
5000 МГц: 92 дБ
10000 МГц: 138 дБ
20000 МГц: 210 дБ
Минимальный радиус изгиба (однократный) 8 мм
Минимальный радиус изгиба (многократный) 40 мм
Рабочая температура от -55°C до +155°C
