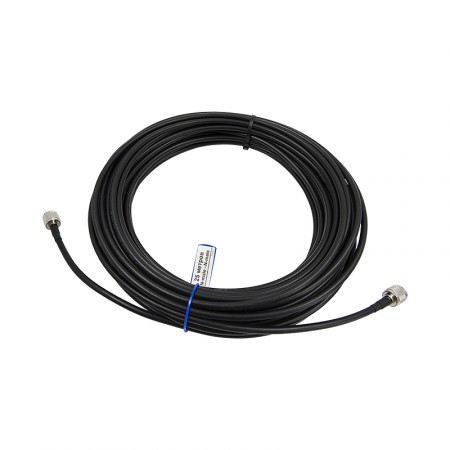

Кабельная сборка N-male - 25 метров 5D-FB - N-male

Цена: 2 800 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3899

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Эта кабельная сборка 5D длиной 30 метров разработана для подключения устройств в радиочастотных сетях, включая сложные комплексы для усиления сигнала и другие телекоммуникационные системы. Кабель оснащен разъемами типа N-male («папа»), что делает его совместимым с широким спектром оборудования: от стандартных репитеров и бустеров до различных типов антенн. Благодаря этому кабель подходит как для использования в частных домах, так и в решениях для промышленного и корпоративного секторов.

Кабель для подключения на больших расстояниях

При установке систем усиления связи нередко требуется соединять устройства, расположенные на значительном расстоянии друг от друга. Это особенно важно, когда стандартные кабели из комплекта поставки не справляются со своей задачей или вносят слишком высокие потери.

Вот несколько примеров использования этого кабеля:

  • Подключение внешней антенны к усилителю сигнала. В случаях, когда антенна установлена на большой высоте, например, на крыше или мачте, длинный кабель обеспечивает необходимую связь между антенной и репитером;
  • Соединение репитера с передающей антенной или дополнительным усилителем. Кабель позволяет гибко размещать оборудование, обеспечивая максимальную эффективность передачи и распределения сигнала на большой площади;
  • Подключение внешней антенны к мобильным устройствам связи. Кабель может быть использован для подключения антенн к модемам, LTE-маршрутизаторам, шлюзам или телефонам GSM. В случаях несовместимости разъемов могут потребоваться адаптеры или пигтейлы, которые позволят подключать кабель к различным типам оборудования;
  • Удлинение существующего кабельного тракта. Если требуется увеличить длину уже установленного кабеля, сборка позволит сделать это без пайки или скруток (при условии совместимых коннекторов).

Особенности и преимущества коаксиального кабеля 5D-FB

Марка 5D-FB диаметром 7,5 мм обладает центральной жилой из омедненного алюминия, что обеспечивает баланс между коэффициентом затухания и гибкостью. Повышенная гибкость и небольшой диаметр упрощают монтаж в сложных условиях, например, во время прокладки вдоль углов, через оконные проемы или дверные рамы.

Кабель разработан для работы в температурных условиях от -40°C до +75°C, что делает его подходящим для использования в самых различных климатических зонах. ПВХ-оболочка защищает кабель от ультрафиолетового излучения и других факторов окружающей среды, обеспечивая долговечность при эксплуатации на открытом воздухе.

Коэффициент затухания кабеля зависит от частоты сигнала. На стандартной GSM-частоте 900 МГц потери окажутся на отметке 5 дБ, а при частоте 2500 МГц снижение мощности достигает 9 дБ. Затухание обязательно должно быть учтено в вашей радиосистеме, иначе результирующий сигнал может иметь недостаточную мощность!

Технология монтажа разъемов и контроль качества

Процесс сборки и проверки кабеля включает несколько этапов, каждый из которых сопровождается строгим контролем, что гарантирует надежность и долговечность изделия:

  • Пайка центрального контакта и опрессовка корпуса разъема. На первом этапе разъемы монтируются с использованием инструмента-кримпера, обеспечивая надежную фиксацию. Мы используем только разъемы обжимного типа;
  • Термоусадка для защиты соединения. После опрессовки место соединения закрывается термоусадочной трубкой, которая при нагреве плотно прилегает к кабелю, защищая его от внешних воздействий и улучшая внешний вид изделия;
  • Ручное тестирование. Каждый кабель проходит ручную проверку на прочность крепления разъемов и отсутствие дефектов. Затем кабель тестируется на качество прохождения сигнала, и только те изделия, которые успешно прошли все проверки, поступают в продажу.

Поиск правильной сборки для ВЧ-соединений включает определение разъемов, длины и марки самого провода. В каталоге мы разместили самые популярные комбинации. Если нужный вариант не обнаружился, закажите индивидуальную позицию через конструктор!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 25 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
