Кабельная сборка N-male - 30 метров 8D-FB - SMA-male

Соединительная сборка длиною 30 метров на основе кабеля с низкими потерями 8D-FB. На концах установлены разъемы N-male и SMA-male. Подходит для подключения наружных антенн к роутерам, модемам и репитерам, когда антенна вынесена на значительное расстояние от оборудования: на крышу, мачту или другую опору. Кабель одинаково пригоден для уличной прокладки и внутреннего монтажа.

Когда нужны именно 30 метров?

Такая длина востребована в ситуациях, когда наружная антенна и абонентское оборудование разделены несколькими этажами или противоположными концами здания. Типичные задачи:

• Соединение антенны на крыше с репитером, роутером, GSM-телефоном/шлюзом или другим сотовым прибором на нижних этажах;
• Прокладка трассы по периметру здания с обходом дверных проемов и технических помещений;
• Подключение к измерительному оборудованию при пусконаладочных работах и тестировании радиосистем;
• Организация временных длинных трасс на объектах со сложной планировкой.

Если 30 метров — слишком много для вашей задачи, обратите внимание на более короткие варианты линейки: 15 метров, 20 метров и 25 метров.

Потери сигнала на длинной трассе

Кабель 8D-FB при диаметре 10,15 мм обеспечивает низкое погонное затухание. На длине 30 метров потери составят:

• На частоте 900 МГц (GSM-900, LTE B8) — около 4,1 дБ;
• На частоте 2000 МГц (UMTS-2100, LTE B1) — около 6,6 дБ;
• На частоте 2500 МГц (LTE B7) — около 7,4 дБ.

Для сравнения, более тонкий кабель RG-58 при такой же длине на частоте 900 МГц внес бы 11 дБ потерь. Разница в пользу 8D-FB особенно ощутима в системах с исходно слабым сигналом, где каждый децибел на трассе напрямую влияет на качество работы репитера или роутера.

Конструкция кабеля

Центральная однопроволочная жила диаметром 2,56 мм изготовлена из алюминия, плакированного медью (CCA). Диэлектрик — вспененный полиэтилен. Двойной экран состоит из алюминиевой фольги и проволочной оплетки из алюминиево-магниевого сплава. Эффективность экранирования — не ниже 80 дБ. Внешняя оболочка из черного ПВХ рассчитана на работу при температурах от -60°С до +75°С и выдерживает прямое воздействие УФ-излучения, что важно при уличной прокладке.

Разъемы и контроль качества

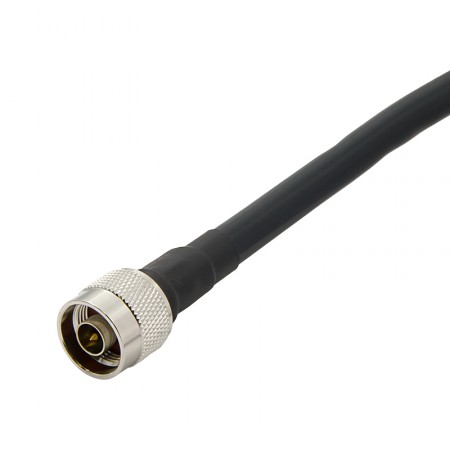

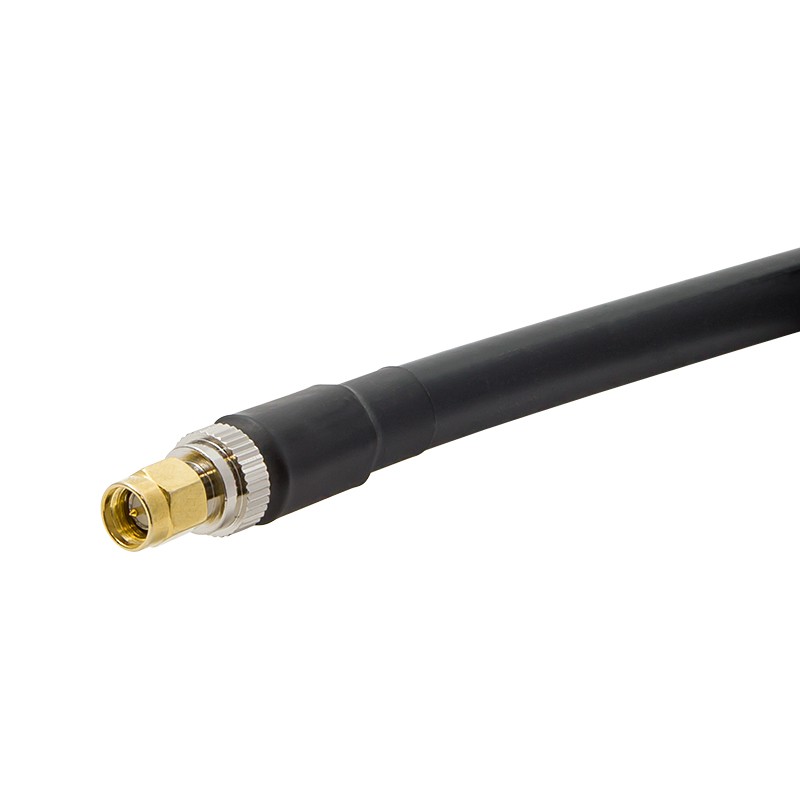

На концах установлены обжимные разъемы N-111/8D (вилка, N-серия) и S-111/8D (вилка, SMA-серия). Центральные контакты припаяны к жиле, корпуса обжаты кримперным инструментом по оболочке кабеля. Места обжима закрыты термоусадочной трубкой. Каждая сборка проходит контроль: проверяются целостность центральной жилы, качество экрана и надежность установки разъемов. После прохождения ОТК к изделию крепится бирка с указанием марки кабеля, длины и типов разъемов.

Оформите заказ через корзину на сайте. Детали по оплате и доставке — в тематических разделах. Если нужна нестандартная длина или другая комбинация разъемов, воспользуйтесь разделом кабельных сборок на заказ. Остались вопросы — звоните 8-800-3333-965!
