Кабельная сборка N-male - 20 метров 8D-FB - SMA-male

Цена: 3 800 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3202

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

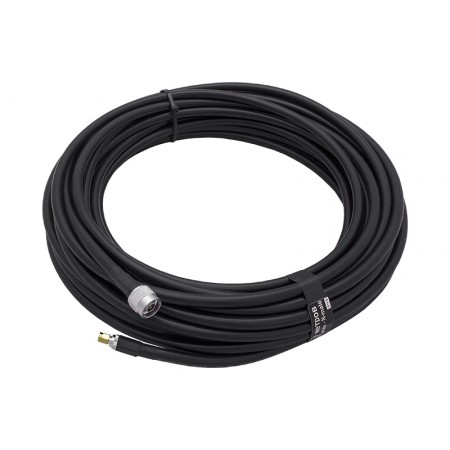

Отрезок коаксиального кабеля 8D-FB протяженностью 20 метров для подключения ВЧ-устройств. На концах провода установлены наконечники N-male и SMA-male, совместимые с многочисленными комнатными и уличными антеннами, сотовыми ретрансляторами, маршрутизаторами и модемами.

Надежная среда передачи сотового сигнала

Кабель 8D-FB относится к качественным «коаксиалам» с низкой затухаемостью. Благодаря отличным частотным характеристикам, кабельная сборка на его основе может использоваться в системах усиления при ослабленном или нестабильном входном сигнале. Эта сборка имеет достаточно большую длину (20 метров), но при этом сохраняет высокую эффективность и удобство монтажа.

Внешний диаметр провода — 10,15 мм. Внутри кабель состоит из нескольких «слоев»: центральной жилы (омедненная алюминиевая проволока) Ø2,56 мм, вспененного полиэтилена-диэлектрика и двойного экрана. Экран из фольги и оплетки надежно защищает линию передачи от помех и не допускает рассеивания сигнала наружу. Снаружи провод защищен всепогодной ПВХ-оболочкой черного цвета.

Использованные разъемы N-male (более крупный) и SMA-male (поменьше) подходят ко многим типам радиочастотного оборудования. Благодаря унифицированному сопротивлению 50 Ом, это изделие применимо для передачи сотового сигнала в различных системах усиления. Часто такой провод используется для соединения уличной антенны GSM/3G/LTE с одним из следующих устройств:

  • Роутеры со встроенным модемом LTE, модемы и терминалы с антенными входами;
  • Телефонные аппараты со слотом SIM, сотовые шлюзы;
  • Некоторые виды репитеров и антенных усилителей;
  • Анализаторы спектра, измерители мощности в составе испытательных стендов;
  • Использование для удлинения другой кабельной сборки без пайки.

Процесс производства: обжим и испытание

Для изготовления соединительных кабелей 8D-FB используются только обжимные наконечники (разъемы), которые монтируются путем деформации металлической гильзы. Гильза, сжимаясь, обхватывает корпус коннектора и удерживает его на проводе. Чтобы обеспечить герметичность и приятный внешний вид, поверх гильзы устанавливается термоусадка.

Заключительный этап — тестирование кабельной сборки. Происходит обязательное испытание, при котором проверяется, что кабель исправно пропускает ВЧ-сигнал. Также проверяется, насколько надежно закреплены коннекторы.

В нашем каталоге доступны многочисленные каб. сборки с разным сочетанием разъемов. Если необходимое вам сочетание отсутствует, вы можете обратиться к заказной позиции для составления индивидуального заказа.

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) SMA-male
Длина 20 м
Марка кабеля 8D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 2,56 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 7,35 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 8,25 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 10,15 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 2500В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
Минимальный радиус изгиба (однократный) 60 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 700 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
