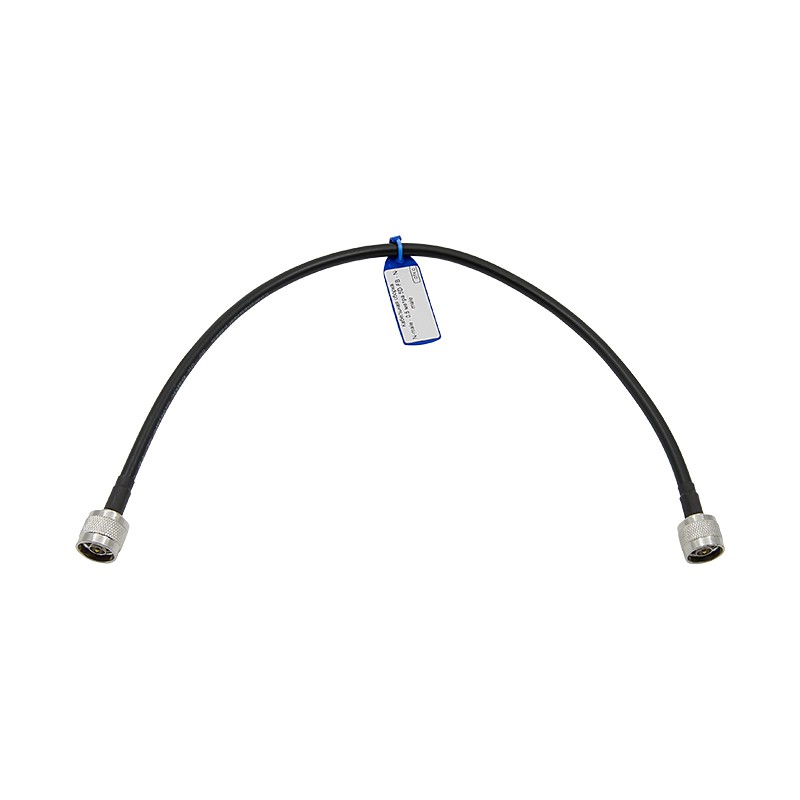

Кабельная сборка N-male - 0,5 метра 5D-FB - N-male

Короткая кабельная сборка длиной 0,5 метра на кабеле 5D-FB с разъемами N-male на обоих концах. Такую длину выбирают, когда оборудование стоит вплотную, практически рядом — кабель соединяет устройства без избыточного запаса и не мешает компоновке всей системы. На дистанции в полметра потери сигнала пренебрежимо малы.

Где применяется кабель N - male 50 см?

Сборка подходит для любых задач, где два устройства с N-разъемами расположены в непосредственной близости друг от друга:

• Соединение репитера с комнатной антенной, установленной рядом с устройством;
• Подключение всепогодного репитера к приемной антенне при установке на улице;
• Коммутация репитера или бустера с делителями/сплиттерами;
• Коммутация антенны с точкой доступа WiFi в компактных инсталляциях;
• Подключение антенны к измерительному оборудованию — анализаторам спектра, тестерам и другим приборам с N-входами;
• Соединение прочих элементов системы усиления при стесненных условиях монтажа, когда длинный кабель неудобен.

Кабель 5D-FB и потери сигнала

В основе сборки — коаксиальный кабель 5D-FB с наружным диаметром оболочки 7,5 мм. Как и другие коаксиалы этой серии, он состоит из центральной омедненной жилы и двойного экрана, изолирующего помехи.

• Центральный проводник: однопроволочная алюминиевая жила ⌀1,8 мм, плакированная медью. Верхний медный слой обеспечивает хорошую проводимость благодаря скин-эффекту;
• Диэлектрик: слой вспененного полиэтилена обеспечивает стабильность характеристик и единый импеданс 50 Ом;
• Двойной экран: алюминиевая фольга и луженая медная оплетка защищают линию от внешних помех;
• Внешняя оболочка: ПВХ выдерживает температуры от -40°С до +75°С, может монтироваться в помещениях или на улице.

На длине 0,5 метра затухание составляет менее 0,1 дБ на частотах до 900 МГц и около 0,17 дБ на частоте 2500 МГц. На практике такими потерями можно пренебречь при любом сценарии использования.

Разъемы и контроль качества

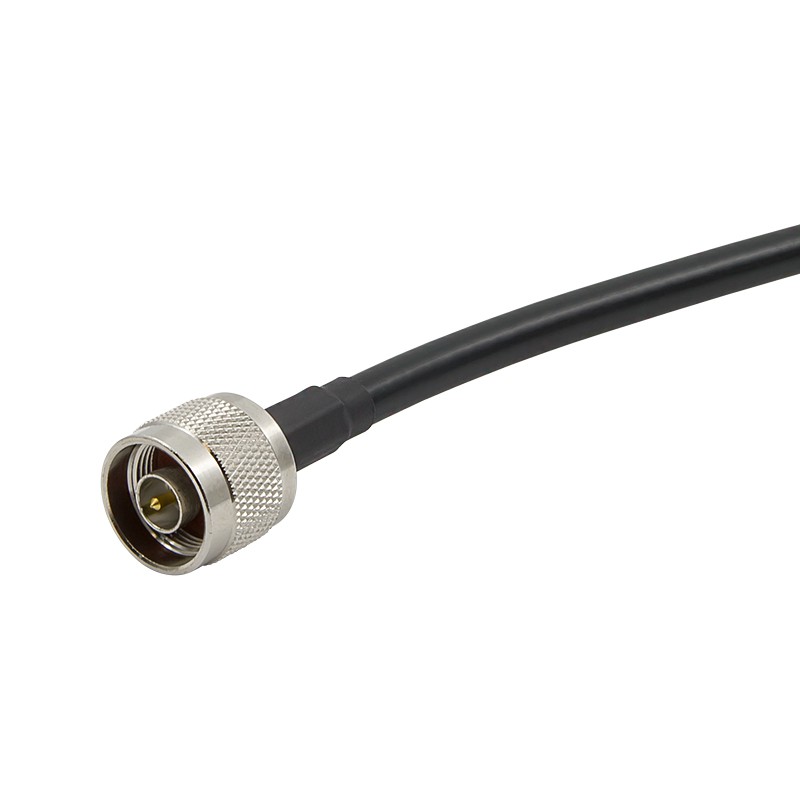

На обоих концах установлены обжимные разъемы N-male. Центральные контакты припаяны к жиле, корпуса обжаты кримперным инструментом. Места обжима закрыты термоусадочной трубкой для защиты от влаги. После сборки каждое изделие проходит контроль качества — проверяется целостность проводников и надежность разъемов. Прошедшая ОТК сборка маркируется биркой с указанием типа разъемов, марки кабеля и длины.

Добавьте товар в корзину и оформите заказ. Если нужна другая длина или иная комбинация разъемов, загляните в раздел кабельных сборок или сформируйте заказную позицию. Вопросы можно задать по бесплатному номеру 8-800-3333-965!
