Кабельная сборка BNC-male - 1 метр RG-58 - BNC-male

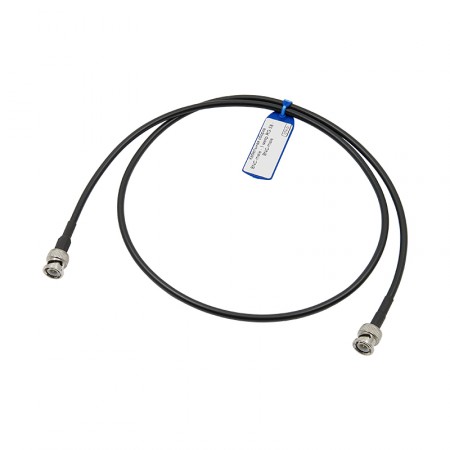

Готовая коаксиальная сборка (джампер) длиной 1 метр с двумя вилками BNC-male на концах. Такой кабель напрямую соединяет два устройства, у которых оба порта — розетки BNC‑female. Типичный случай в измерительной практике: подключить антенну к приемнику или измеряемое устройство к анализатору.

Где применяется сборка BNC-male?

BNC-разъемы с байонетным замком стоят на входах и выходах большинства многих профессиональных измерительных приборов. Кабель «папа-папа» востребован, когда нужно состыковать два устройства с розетками напрямую, без промежуточных переходников. Чаще всего его используют в таких задачах:

• Осциллографы и генераторы сигналов: для подачи внешнего опорного сигнала или синхронизации двух приборов;
• Анализаторы спектра и векторные анализаторы цепей: для соединения с измеряемым оборудованием, аттенюатором, делителем или фильтром;
• Стендовые измерения: перемычка между блоками измерительного стенда, когда соединяемые устройства расположены поблизости;
• Радиолюбительское оборудование: коммутация трансивера, антенн и других приборов с BNC-розетками.

Байонетный замок BNC фиксируется за четверть оборота и не требует закрутки. Этот тип коннекторов продолжает использоваться, поскольку при частой перекоммутации экономит время по сравнению с резьбовыми разъемами (SMA, N).

BNC и кабель с сопротивлением 50 Ом

Все элементы сборки (кабель RG‑58 A/U и разъемы) имеют согласованное волновое сопротивление 50 Ом. Это важно учитывать, поскольку внешне схожие BNC-разъемы выпускаются в двух версиях — 50 и 75 Ом. Версия на 75 Ом предназначена для видеооборудования и систем наблюдения. Смешивать их нельзя: несогласованность импеданса приводит к отражениям сигнала, потерям и искажению результатов измерений. Убедитесь, что ваше оборудование рассчитано на 50 Ом!

Конструкция и качество изготовления

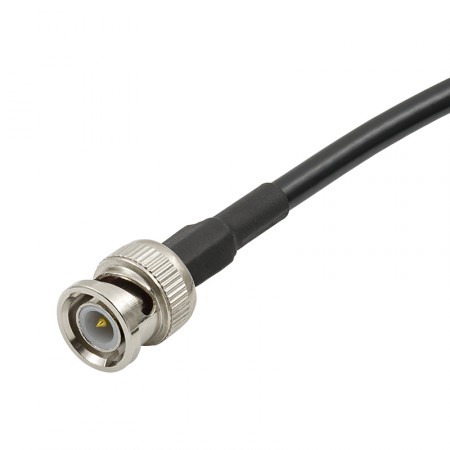

Сборка выполнена на кабеле RG‑58 A/U диаметром 5 мм. Это классический гибкий коаксиал с медным центральным проводником (1 мм), изоляцией из вспененного полиэтилена и двойным экраном (алюминиевая фольга + оплетка). Высокий уровень экранирования исключает наводки от внешних источников.

• Малое затухание на длине 1 м. Например, потери в кабеле на частотах до 400 МГц не превышают 0,23 дБ — это пренебрежительно мало для большинства измерительных задач. На 900 МГц затухание составит около 0,36 дБ, на 1800 МГц — около 0,52 дБ (все еще приемлемо для короткой перемычки);
• Разъем обжимного типа. Коннекторы установлены опрессовкой. Такое соединение надежнее прижимного: контакт не разбалтывается при многократных подключениях и не меняет характеристики со временем;
• Тщательный контроль. После обжима каждое изделие проходит проверку: тест на целостность центрального проводника и отсутствие короткого замыкания на разъемах. На сборке закреплена идентификационная бирка с маркировкой типа разъемов, марки кабеля и длины.

Чтобы купить кабельную сборку BNC-male, добавьте товар в корзину на сайте и оформите заказ! Если нужна другая длина или нестандартная конфигурация — воспользуйтесь нашим конструктором сборок на сайте. Сделаем кабель под вашу задачу!
