Кабельная сборка N-male - 25 метров 8D-FB - SMA-male

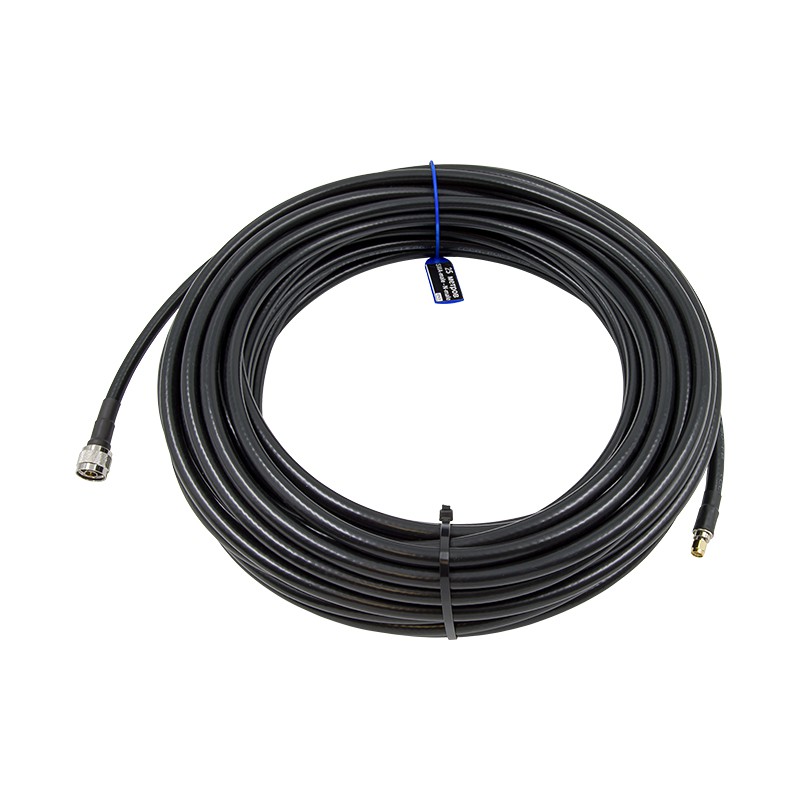

Длинный соединительный кабель 8D-FB (25 метров) для подключения наружных антенн и измерительных приборов к LTE-роутерам, сотовым терминалам, модемам и другим устройствам связи. На одном конце провода установлен разъем N-male (штекер), на противоположном — компактный SMA-male (гнездо).

Какие устройства соединяются кабелем N/SMA?

Разъемы серий N-type и SMA имеют общее сопротивление 50 Ом и применяются в системах радиосвязи. Первый вид коннекторов имеет более крупный диаметр и массивное резьбовое соединение, в то время как второй спроектирован для большей компактности и удобства подключения.

Эти виды коннекторов в разной комбинации могут встречаться на LTE-роутерах, сотовых усилителях (автомобильные модели), антенных усилителях, корпусных модемах, стационарных GSM-телефонах, антеннах и комплектующих для деления/фильтрации сигнала. Чаще всего N-коннекторы устанавливаются на приборы с массивным корпусом, а SMA — на более миниатюрные устройства.

Кабель длиною 25 метров используется, когда соединяемые элементы расположены на большом расстоянии и их установка «по соседству» невозможна. Типовые сценарии включают:

• Соединение приемной уличной антенны и устройства в помещении. Антенна при этом может быть смонтирована на фасаде или крыше дома или закреплена на верхушке высокой выносной мачты;
• Создание равномерного сотового покрытия в помещении. В системах усиления могут использовать дополнительные бустеры и многочисленные раздающие антенны. Устройства могут размещаться на дистанции от «головного» усилителя для организации сплошного покрытия на большой площади;
• Подключение временных трасс «в поле», пусконаладка и тестирование оборудования. Часто длинные подключения могут быть временными, когда выполняется предварительная проверка оборудования, производится оценка радиосистемы и т. п.;
• Прочие подключения РЧ-оборудования, антенн и комплектующих. Длинный радиокабель может соединять прочие устройства, использующие ISM-диапазоны (433/868 МГц), стандарты WiFi или диапазоны спецсвязи.

Во всех случаях кабельная сборка осуществляет качественную передачу радиосигнала. Кабель 8D-FB имеет диаметр 10,15 мм и обладает низким коэффициентом затухания. На участке 25 м снижение мощности при частоте 900 МГц (GSM/LTE B8) составит 3,4 дБ, а на частотах 2500 МГц (LTE B7) — около 6,2 дБ.

Кабель одинаково хорошо подходит для уличного и комнатного монтажа. Температурный режим от -40°C до +75°C подразумевает использование в любое время года. Наружная ПВХ-оболочка выдерживает нагрев, охлаждение, осадки и УФ-лучи.

Техническая повторяемость и процесс изготовления

Сборка производится под четким контролем наших инженеров и отдела контроля качества. Благодаря наложенному производственному процессу, удается добиться единообразия параметров между разными экземплярами внутри одной партии и между разными партиями.

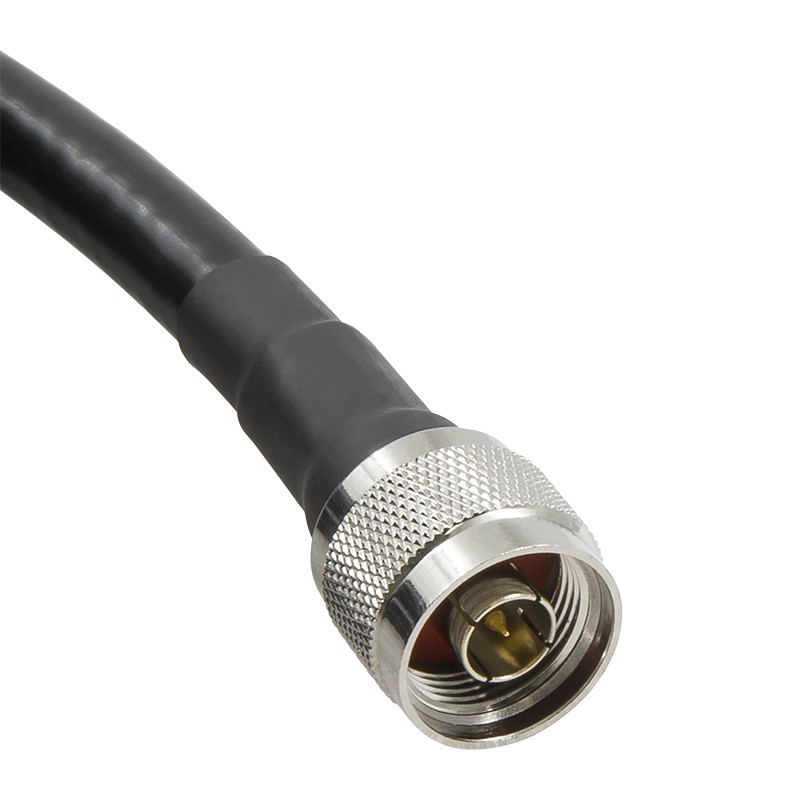

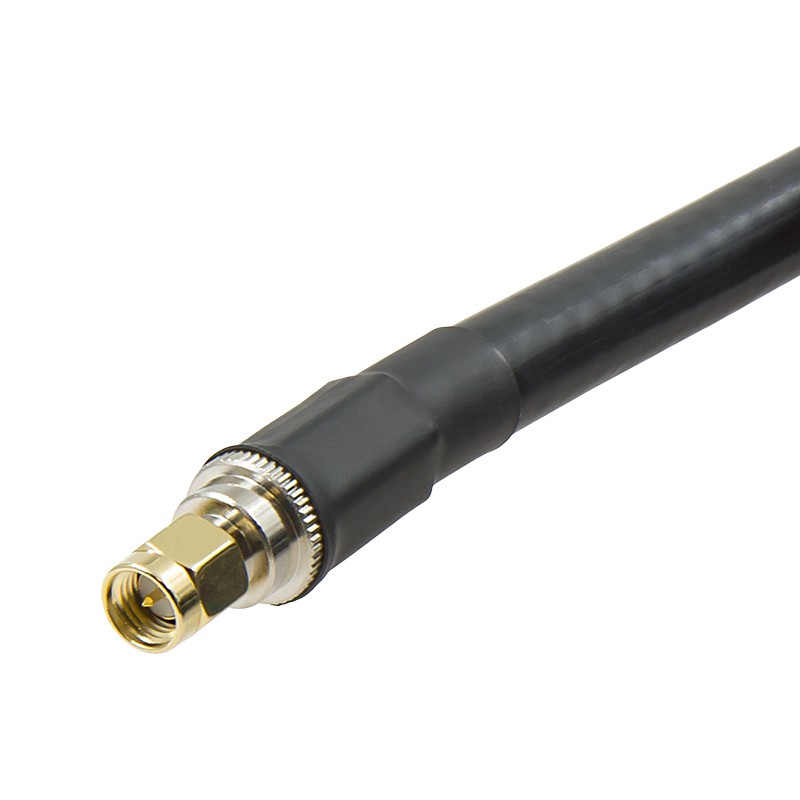

Установка разъемов — обжимная. Коннекторы N-111/8D и S-111/8D монтируются пайкой центральной жилы и опрессовкой корпуса. Фиксация производится с помощью кримперного инструмента, который деформирует обжимную втулку. Сверху накладывается термоусадка для защиты от грязи и влаги.

После изготовления сборка проверяется в несколько этапов: производится тест центральной жилы, экрана, прочности установки. Только убедившись в исправности изделия, инженер передает его в отдел продаж!
