Кабель 5 м. для подключения антенны 75 Ом к 4G-роутеру с SMA

Кабельная сборка (на базе кабеля RG-6U) для подключения уличных антенн 75 Ом к LTE-роутерам и некоторым корпусным модемам. Благодаря установленному коннектору SMA-male, эта сборка позволяет подключить антенну к оборудованию без дополнительных переходников и тем самым избежать лишних потерь сигнала.

К каким устройствам подходит кабель F-male — SMA-male?

Провод снабжен разъемами, которые позволяют соединить наружную антенну 75 Ом (с коннектором F-female) с мобильным устройством 50 Ом (с розеткой SMA-female). Чаще всего кабелем подключаются такие приборы, как:

• Стационарные LTE-роутеры (со встроенным модемом и съемными антеннами);
• Модемы Mini PCI-e и M.2, установленные в корпусных адаптерах USB;
• Некоторые модели GSM-телефонов, шлюзов, репитеров;
• Приборы прочих стандартов беспроводной связи (ISM).

Обычно уличные антенны используются для усиленного приема сигнала, например, для получения быстрого интернета за городом. Несовместимость разъемов — одна из частых проблем, с которыми сталкиваются пользователи. Более дешевые комплектующие часто снабжаются разъемами F-типа, в то время как производители мобильного оборудования предпочитают устанавливать коннекторы SMA, чтобы избежать разницы сопротивлений.

Использование комплектующих с разным импедансом (75 Ом и 50 Ом) приводит к частичному снижению мощности сигнала из-за рассогласования. Мы рекомендуем отдавать предпочтение комплектующим 50 Ом, а более дешевые варианты использовать только в тех системах, где передается сигнал большой мощности (в городской среде, при отсутствии окружающих помех и препятствий).

Из чего состоит соединительный радиокабель?

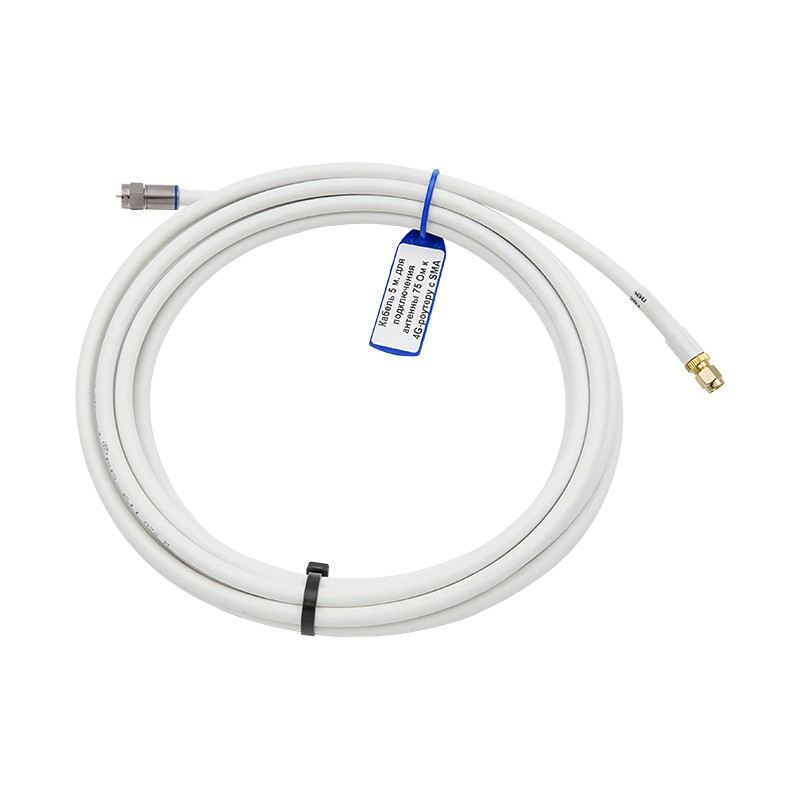

Кабельная сборка представляет собой отрезок провода RG-6U длиною 5 метров с установленными на концах коннекторами.

• Кабель RG-6U имеет наружный диаметр 6,80 мм и центральную стальную жилу с медным покрытием (диаметр 1,02 мм). Это бюджетный кабель, который часто применяется в системах аналогового и цифрового телевидения;

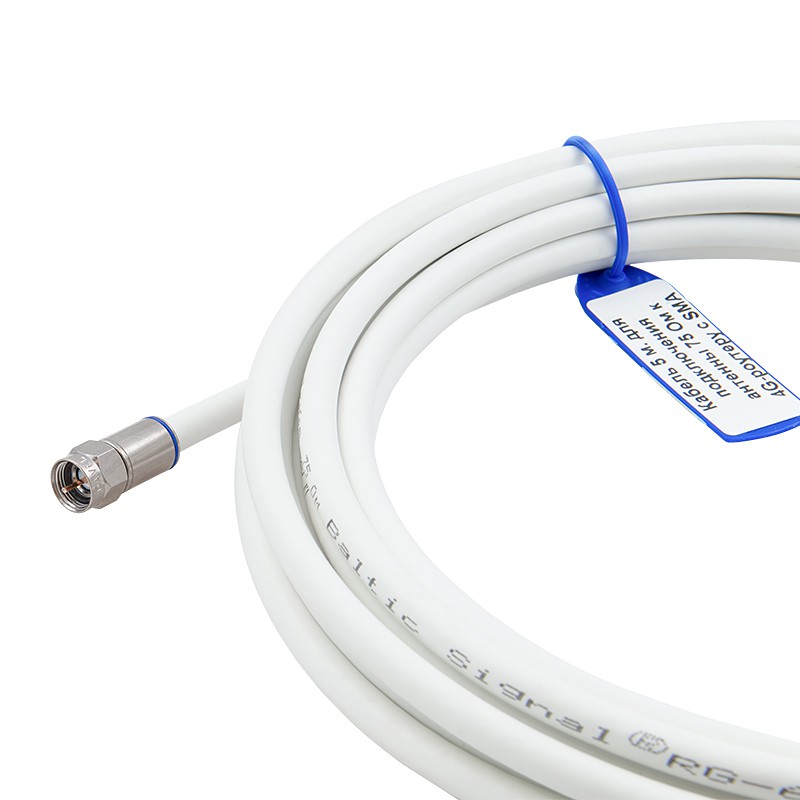

• Разъем F-male для подключения к антенне имеет самообжимную конструкцию (Push-On) с прочной фиксацией. Контактом выступает непосредственно жила кабеля;

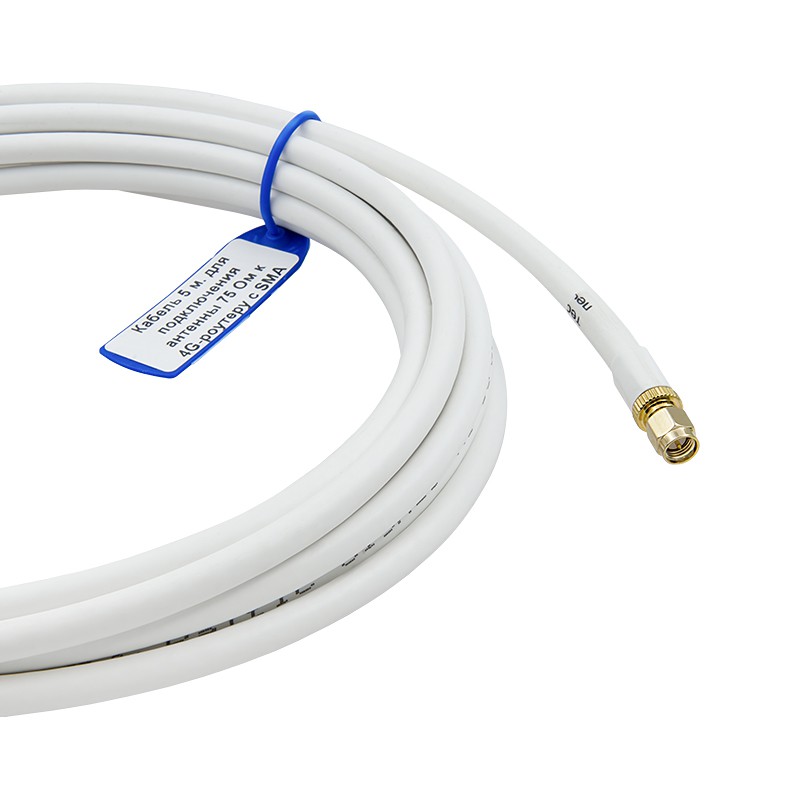

• Разъем SMA-male установлен методом опрессовки с напаянным пином, что гарантирует высокую долговечность и надежность. Использованы специальные обжимные разъемы, которые не «сползают» и не «разбалтываются»;
• Широкий диапазон температур от -25°C до +70°C позволяет использовать кабель в разных регионах нашей страны. Допускается уличная или внутренняя прокладка, поскольку оболочка кабеля (белый ПВХ) устойчива к солнечному воздействию и осадкам;
• Отказ от переходников повышает надежность соединений и снижает потери. Многие производители для подключения антенн 75 Ом к модемам и роутерам предлагают адаптеры, которые вносят дополнительное затухание. Наша кабельная сборка помогает отказаться от использования таких ненадежных решений.

После изготовления сборки производится обязательное тестирование — мы проверяем не только прочность обжима, но также целостность проводника и отсутствие замыкания между проводником и экраном. Только после проверки изделие получает статус завершенного и передается клиенту.

Чтобы купить кабельную сборку RG-6 с разъемами F и SMA, нажмите «В корзину» и сформируйте заказ онлайн. Наши менеджеры и инженеры ответят на ваши вопросы об оборудовании и системах усиления связи по телефону 8-800-3333-965!
