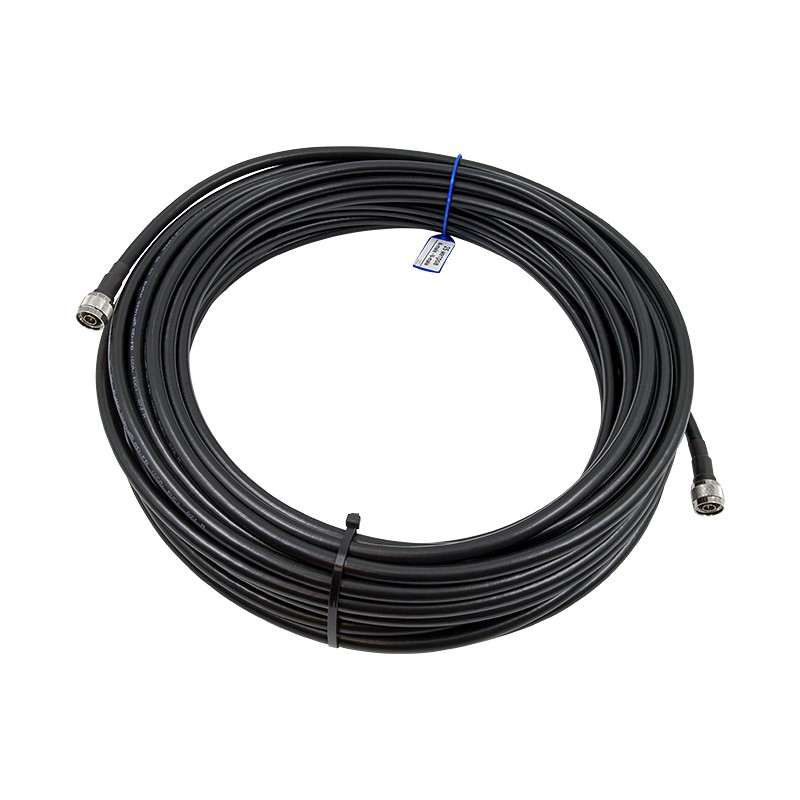

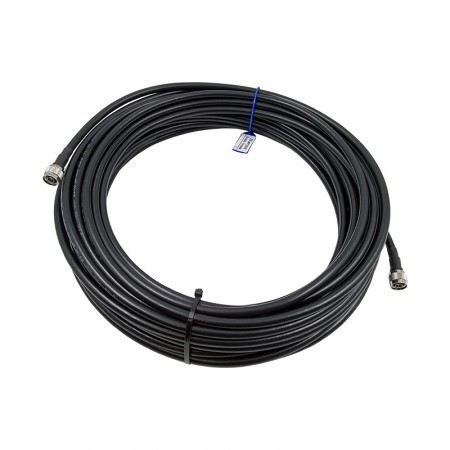

Кабельная сборка N-male - 25 метров 8D-FB - N-male

Цена: 4 730 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 4147

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

25-метровая кабельная линия на основе «коаксиала» 8D-FB специально разработана для соединения разнесенных компонентов в радиочастотных системах. Она отлично справляется с задачами в составе решений для усиления сигнала. С обоих концов провод снабжен N-разъемами с внутренней резьбой (N-male, «папа»). Обеспечена совместимость со множеством устройств — от стандартных репитеров и антенн до точек доступа и измерительных приборов. Такое исполнение делает кабель универсальным: он одинаково хорошо подходит и для применения в быту, и для промышленных объектов.

Преодолевая расстояние — передача сигнала на 25 метров

Во время монтажа усилительных систем часто возникает необходимость соединить оборудование, находящееся на значительном удалении друг от друга. Это особенно актуально в ситуациях, когда штатные кабели из комплекта не обеспечивают необходимую длину или вносят значительные потери в тракт.

Примеры практического применения:

  • Соединение внешней антенны и репитера. При размещении антенны на крыше дома или на мачте требуется протянуть длинный кабель до усилителя, чтобы обеспечить стабильный канал связи;
  • Прокладка линии между репитером, антенной или допусилителем. Такая конфигурация позволяет гибко располагать оборудование для достижения наилучшей зоны покрытия в здании;
  • Интеграция с мобильной связью и сотовыми устройствами. Кабель можно применять для подключения антенн к LTE-роутерам, модемам, шлюзам и телефонам GSM. При несовпадении разъемов можно использовать переходники или адаптеры-пигтейлы;
  • Увеличение длины существующего соединения. Если уже проложенный кабель оказался короче необходимого, эта сборка даст возможность без пайки и скруток нарастить линию (при подходящих коннекторах).

Преимущества сборок на базе 8D-FB

Марка 8D-FB обладает диаметром 10,15 мм и имеет внутренний проводник из алюминия с медным покрытием. Такое сочетание обеспечивает баланс между гибкостью кабеля и низким уровнем затухания сигнала. В отличие от более толстых «коаксиалов», 8D-FB по-прежнему удобно монтировать в жилых помещениях и офисах.

Материалы, из которых изготовлен кабель, позволяют использовать его в температурном диапазоне от -40°C до +75°C. Защитная оболочка из ПВХ устойчива к УФ-лучам и другим внешним факторам. Кабель хорошо подходит для прокладки на улице и выдерживает воздействие окружающей среды.

Затухание сигнала зависит от рабочей частоты. Так, при 900 МГц потери в линии составляют порядка 3,6 дБ, а на 2500 МГц они увеличиваются до 6,2 дБ. Учет этих характеристик крайне важен при проектировании радиотракта, чтобы избежать деградации сигнала на выходе.

Сборка и контроль качества на высоком уровне

Процесс изготовления кабельной сборки строго регламентирован и включает в себя:

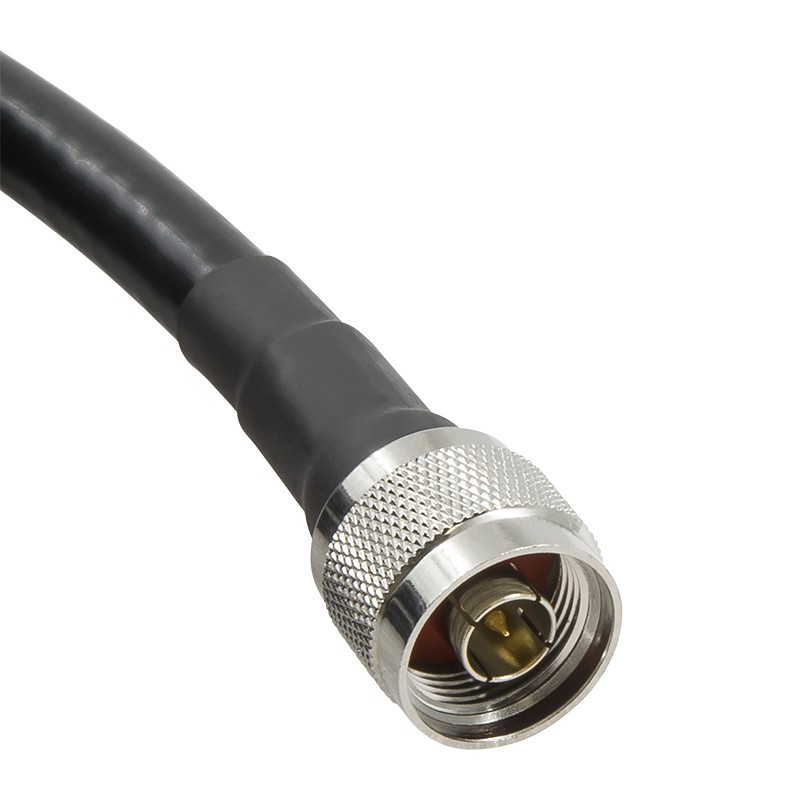

  • Монтаж разъемов с опрессовкой и пайкой центральной жилы. Разъемы фиксируются специальным инструментом, обеспечивая прочность соединения. Используются исключительно обжимные коннекторы N-111/8D;
  • Изоляция термоусадочной трубкой. После монтажа место соединения герметизируется с помощью термоусадки, которая не только защищает от механических повреждений и влаги, но и придает сборке аккуратный вид;
  • Проверка вручную. Каждое изделие проходит контроль на надежность крепления и отсутствие брака. Тщательно тестируется прохождение сигнала. Только те экземпляры, которые соответствуют всем стандартам, допускаются к продаже.

При подборе нужного кабеля важно учитывать длину, тип коаксиала и форм-фактор разъемов. В каталоге размещены популярные комбинации, а если вы не нашли нужную — воспользуйтесь нашим конфигуратором и закажите индивидуальную сборку.

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 25 м
Марка кабеля 8D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 2,56 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 7,35 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 8,25 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 10,15 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 2500В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
Минимальный радиус изгиба (однократный) 60 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 700 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C



Доставка и гарантия
Доставка по Москве 750 руб., 2–3 дня
Доставка по СПб 750 руб., 1–2 дня
Доставка по России 750 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
Тип кабеля
8D-FB 8D-FB
Длина
25 м 25 м
Разъёмы
N-N N-N
Импенданс
50 Ом 50 Ом
