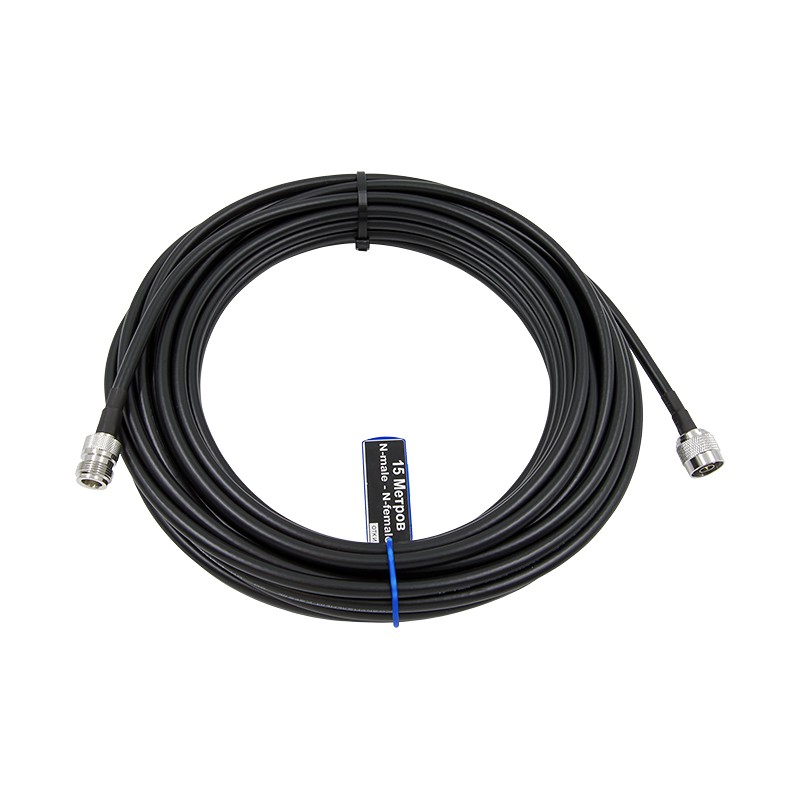

Кабельная сборка N-male - 15 метров 5D-FB - N-female

Кабель-удлинитель длиной 15 метров оснащен разъемами N-серии противоположных типов — с одной стороны размещен штекер (N-male), с другой — гнездо (N-female). Такое решение позволяет легко подключить его к уже проложенному радиочастотному тракту, увеличив длину линии без «скруток» и других малонадежных сочленений. Кабель категории 5D-FB имеет низкие потери даже на больших расстояниях, что особенно актуально при работе с частотами, используемыми в системах мобильной связи и беспроводного интернета.

Расширение кабельных линий с минимальными потерями

Эта кабельная сборка предназначена для соединения устройств с N-разъемами разного типа («мама» и «папа»). Она обеспечивает согласованное соединение благодаря сопротивлению 50 Ом, которое отвечает стандартам ВЧ-оборудования. Наиболее частое применение — в составе следующих систем и устройств:

• Репитеры и бустеры для стандартов GSM, UMTS, LTE и 5G;
• Оборудование WiFi-сетей с поддержкой внешних антенн: точки доступа, маршрутизаторы, клиентские и провайдерские устройства;
• Антенны, требующие размещения на удалении от основного оборудования;
• Пассивные компоненты антенных систем: ответвители, сумматоры, диплексеры, аттенюаторы;
• ВЧ-измерительная аппаратура: анализаторы спектра, измерители мощности и прочее.

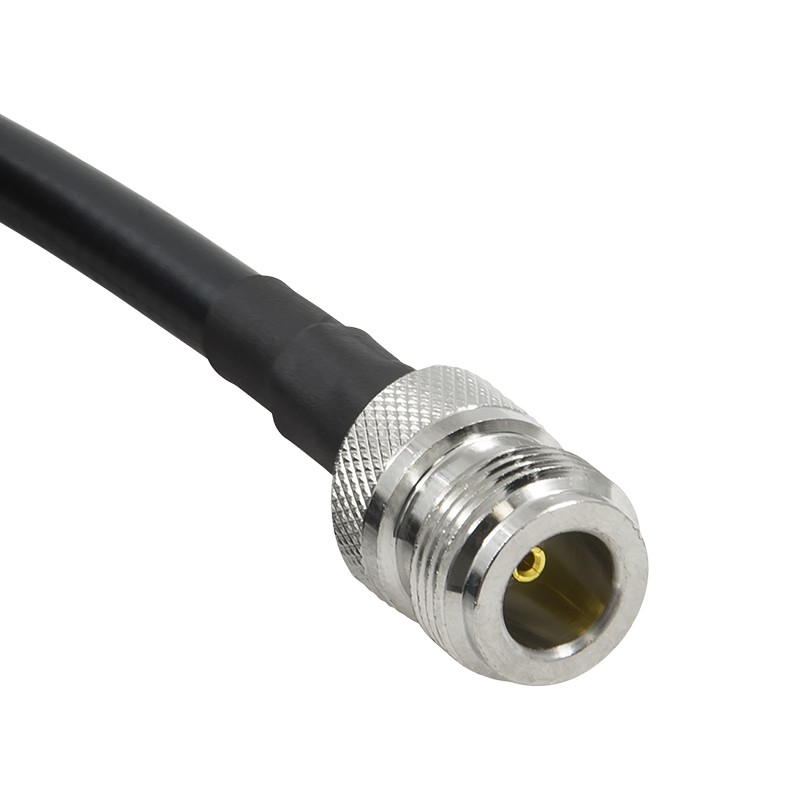

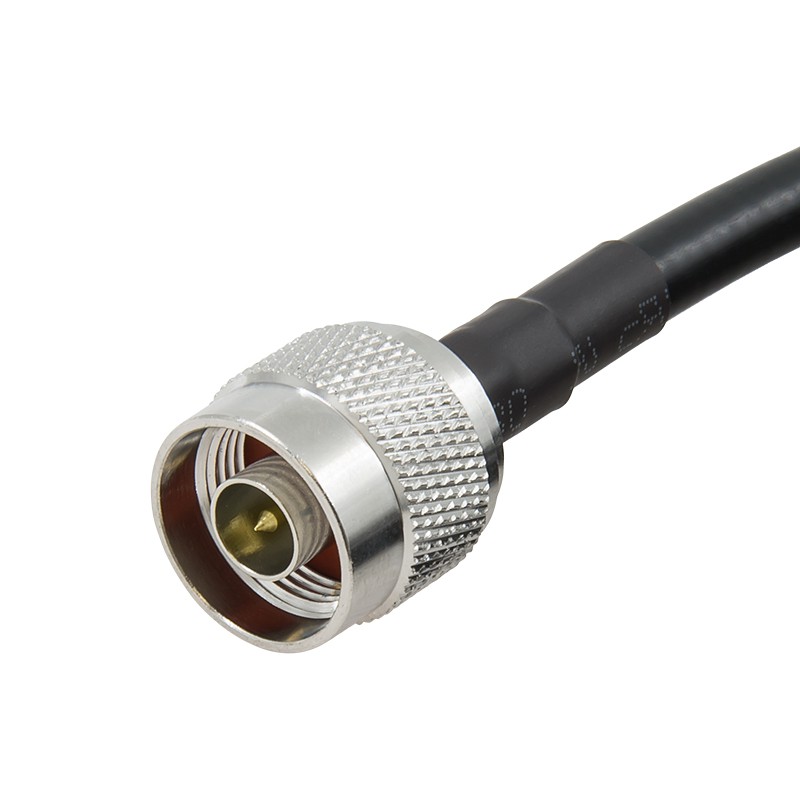

Разъемы N-серии имеют надежное резьбовое соединение и крупный диаметр, поэтому они устойчивы к внешним воздействиям — вибрациям, погодным условиям, механическим нагрузкам. Это промышленный стандарт, проверенный временем.

Конфигурация разъемов «мама» и «папа» позволяет использовать кабель как готовое решение для сращивания существующих линий. В отличие от кустарных методов (пайки и скруток), такой способ обеспечивает максимальную эффективность с минимальным снижением уровня сигнала.

Кабель 5D-FB — компромисс между гибкостью и низким затуханием

Сборка 5D-FB отлично сбалансирована по толщине и пропускной способности. Диаметр оболочки — 7,5 мм, что обеспечивает удобство при прокладке, в том числе в ограниченных пространствах. Внутри — омедненная алюминиевая жила (1,8 мм), диэлектрик, двойной экран из фольги и оплетки, а также внешняя защита из черного ПВХ.

Благодаря двойной экранировке и увеличенному сечению проводника, достигается высокая степень защиты от внешних помех и низкие потери сигнала. Примерные показатели затухания составляют примерно 3,0 дБ на частоте 900 МГц и 5,6 дБ на частоте 2700 МГц. Такие уровни потерь допустимы для большинства радиотехнических решений.

Наружная оболочка устойчива к различным температурным режимам, поэтому кабель может использоваться вне помещений. Диапазон рабочих температур — от -40°C до +75°C, а монтаж можно выполнять при температуре от -20°C до +50°C.

Качество и контроль на каждом этапе производства

Каждая кабельная сборка проходит тщательную проверку и собирается инженерами вручную. Контроль качества обеспечивает стабильную работу изделий:

• Все компоненты — как кабели, так и разъемы — проходят входной контроль на соответствие стандартам и стабильность характеристик в пределах партии;
• Устанавливаются только обжимные разъемы (N-111/5D и N-211/5D), закрепляемые специальным инструментом. Центральная игла всегда припаивается для надежности (мы не используем цанговые пины);
• Места обжима закрываются термоусадочными трубками, что исключает проникновение влаги и мелких частиц (пыли, грязи);
• Каждое изделие тестируется на работоспособность соединения и стабильную передачу сигнала.

Чтобы заказать этот кабель-удлинитель (5D-FB, 15 метров), добавьте товар в корзину и оформите покупку на сайте. Если необходимо нестандартное исполнение — воспользуйтесь конструктором кабелей для индивидуального заказа. Чтобы спросить наших инженеров об усилителях связи и кабельных решениях, позвоните по номеру 8-800-3333-965.
