Артикул: 0607

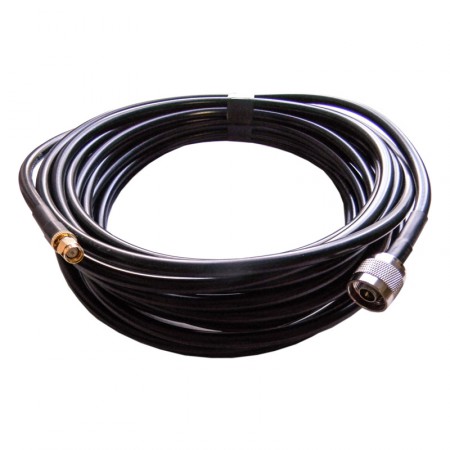

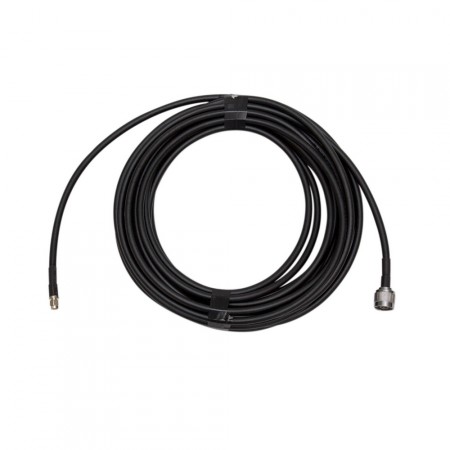

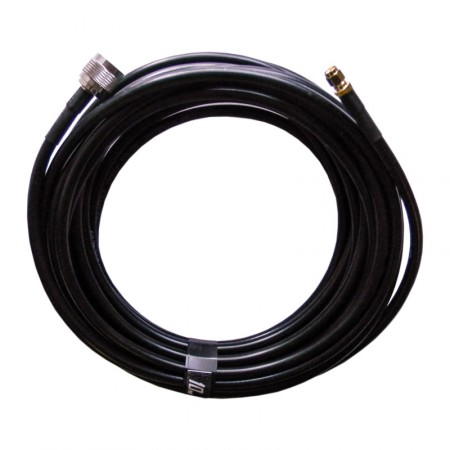

Кабельная сборка 5D-FB длиною 10 метров с напаянными разъемами N-male (вилка) и SMA-male (вилка) для соединения радиооборудования с антеннами и другими устройствами.
Кабельной сборкой называется отрезок кабеля с установленными разъемами необходимого типа. Наш магазин предлагает разнообразные готовые сборки, не требующие дополнительной работы по пайке и монтажу коннекторов.
Кабель 5D-FB характеризуется низким затуханием, благодаря чему он широко применяется для прокладки трасс протяженностью до 20 м. Диаметр внешней оболочки составляет 7,5 мм, центрального проводника — 1,8 мм.
N-разъем является одним из наиболее популярных коннекторов для соединения ВЧ-оборудования и антенн, рассчитанных на сопротивление 50 Ом. Благодаря высокой прочности корпуса и крепкому резьбовому соединению, N-разъем заслужил исключительно положительную репутацию среди инженеров и радиолюбителей. Подавляющее большинство антенн и репитеров, представленных сегодня на рынке, оснащаются именно этим разъемом.
В свою очередь, SMA — компактный ВЧ-коннектор, устанавливаемый преимущественно на роутерах, стационарных GSM-телефонах, автомобильных репитерах и других малогабаритных устройствах.
Кабельные сборки 5D-FB с разъемами N-male и SMA-male широко применяются в системах усиления сотовой связи и интернета для подключения репитера к внешней антенне. Использование компактного SMA-разъема позволяет существенно уменьшить диаметр отверстия, которое необходимо проделать в стене или раме стеклопакета для прокладки кабеля. Также эти кабельные сборки используются для подключения к принимающим антеннам роутеров, GSM-телефонов и GSM-шлюзов.
Кабельные сборки изготавливаются и тестируются инженерами нашего магазина и отличаются высоким качеством и долговечностью. Монтаж центрального проводника производится пайкой, а самих разъемов — обжимом. Коннекторы на кабельных сборках нашего производства не «разбалтываются» и не сползают. Использование высококачественных комплектующих гарантирует надежный контакт и минимальные потери сигнала.
По запросу нашими инженерами может быть изготовлена кабельная сборка произвольной длины.
Характеристики кабеля | |
Длина | 10 м |
Марка | 5D-FB CCA |
Цвет | черный |
Внешняя оболочка (материал) | полихлорвинил (ПВХ) |
Внешняя оболочка (диаметр) | 7,5 мм |
Экран | двойной (алюминиевая фольга и медная оплетка) |
Плотность оплетки | 95% |
Диаметр оплетки | 5,8 мм |
Изоляция (материал) | вспененный полиэтилен |
Изоляция (диаметр) | 5 мм |
Центральный проводник (материал) | алюминий, плакированный медью |
Центральный проводник (диаметр) | 1,8 мм |
Волновое сопротивление | 50±2 Ом |
Затухание (на 100 м) |
900 МГц: 21 дБ 1800 МГц: 30 дБ 2000 МГц: 32 дБ 2600 МГц: 36 дБ |
