Разъём S-231L (SMA-female, обжимной, с гайкой, на кабель RG-174, RG-316)

Цена: 90 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Под заказ

Артикул: 3760

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

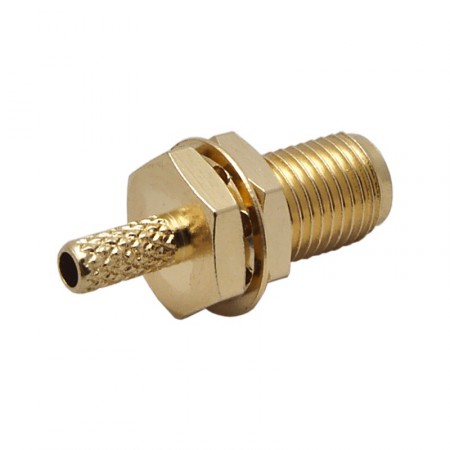

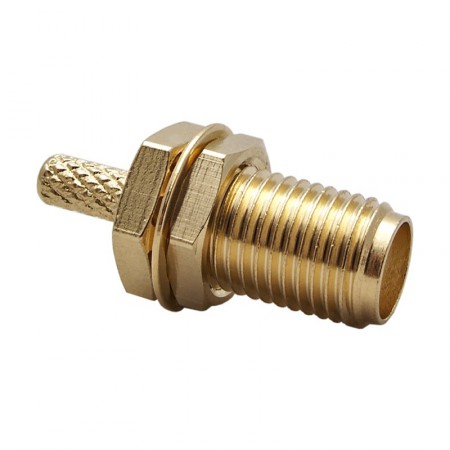

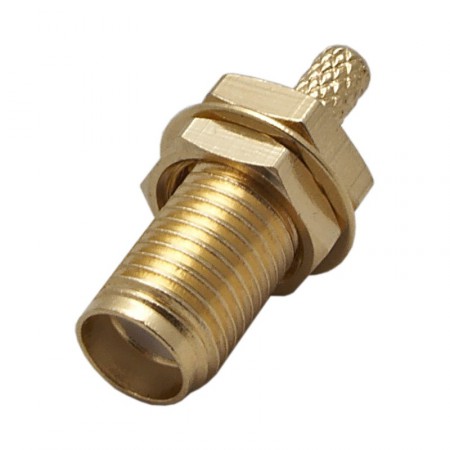

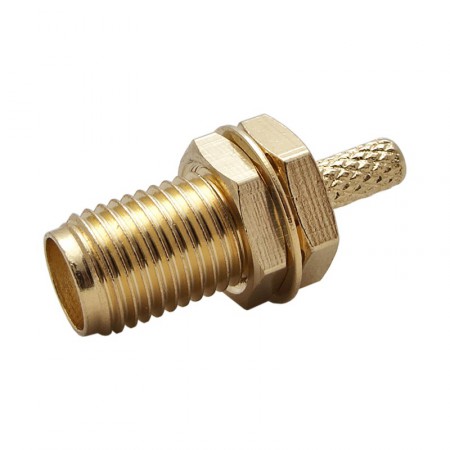

Розетка SMA-female для установки обжимным методом на тонкие кабели марок RG-174, RG-316 и аналоги. Этот разъем часто используется при изготовлении пигтейлов и коротких коммутаций внутри оборудования. Разъем поставляется с гайкой для крепления на корпус.

Разъем SMA — одна из популярных серий ВЧ-соединителей

Коннекторы SMA-типа применяются многими производителями радиооборудования в силу своей компактности. В отличие от более «взрослых» серий, эти соединители занимают минимум места на плате или корпусе оборудования. Одновременно классическое резьбовое соединение поддерживает устойчивость и надежность контакта на высоком уровне, в том числе при сильных вибрациях и тряске.

Разъемы SMA монтируются на такие приборы, как LTE-роутеры, автомобильные усилители, адаптеры для модемов, GSM-телефоны, анализаторы спектра и многие другие разновидности бытовых, профессиональных и промышленных радиоустройств. Широкий рабочий диапазон частот (до 18 ГГц) позволяет использовать эти соединители для передачи сигнала современных стандартов беспроводных сетей, включая WiFi и мобильные LTE/5G-коммуникации.

Особенности коннектора для тонкого кабеля

Коннектор S-231L предназначен для установки на тонкие кабели марок RG-316, RG-174 и аналоги. Как правило, эти тонкие радиокабели применяются для коротких коммутаций, при которых сигнал не успевает потерять свою мощность. Такие короткие соединения обычно называются пигтейлами.

S-231L — это розетка SMA («мама», гнездо), которая монтируется на провод путем обжима специальной металлической втулки.

  • Для фиксации корпуса на кабеле используются обжимные клещи. Метод обжима гарантирует прочный монтаж и долговечность итогового изделия;
  • Центральный пин (позолоченный контакт) устанавливается на жилу пайкой;
  • Разъем поставляется вместе с гайкой и шайбой, которые позволяют закрепить коннектор на корпусе устройства. Данные вид разъемов широко используется при производстве корпусных LTE-маршрутизаторов, модемных адаптеров и других видов устройств.

Чтобы купить SMA-«мама» под обжим с корпусной гайкой, нажмите «В корзину» и оформите заказ онлайн. Любые вопросы о товарах из нашего ассортимента вы можете задать менеджерам по телефону 8-800-3333-965!

Характеристики
Разъем SMA-female
Тип центрального контакта гнездо
Марка кабеля RG-174, RG-316
Волновое сопротивление 50 Ом
Частотный диапазон 0–18 ГГц
Монтаж оплетки обжимной
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение прямое (приборное с гайкой)
Способ крепления кабельная розетка
Вес 2 г



Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
