Разъём S-235 (SMA-female, корпусной, под пайку)

S-235 — корпусной разъем серии SMA с гнездовым центральным контактом (розетка). Коннектор устанавливается на лицевую или боковую панель прибора, корпус устройства или экранирующий кожух: в панели сверлится отверстие, разъем вставляется и фиксируется гайкой. Внутриблочное соединение выполняется пайкой: центральный контакт паяется к жиле кабеля или дорожке платы.

Разъем S-235 имеет приборное исполнение под гайку. Значение букв и цифр в наименовании:

• S — серия SMA;
• 2 — розетка (мама, female);
• 3 — приборное исполнение под гайку;
• 5 — монтаж оплетки пайкой.

Конструктив и монтаж

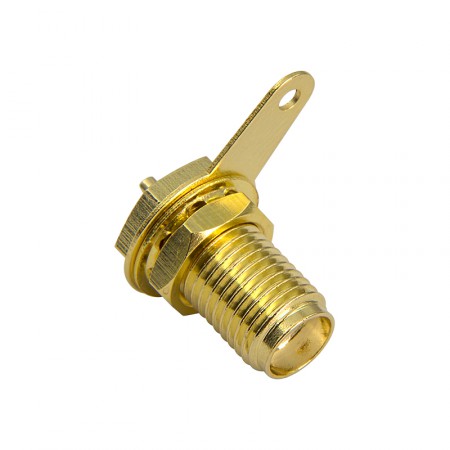

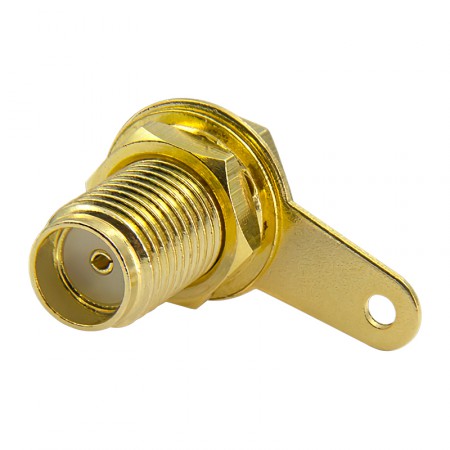

Корпус прямой, без изгиба. На внешней стороне — стандартная резьба SMA под ответную вилку. С обратной стороны — выступающий полый контакт под пайку.

• Рабочий диапазон частот — до 18 ГГц. Серия SMA подходит для всех актуальных стандартов мобильной связи (GSM, 3G, LTE, 5G), любых поколений WiFi, а также радиорелейных систем и специальных диапазонов связи;
• Волновое сопротивление — 50 Ом. Разъем рассчитан на использование в радиосистемах, где импеданс 50 Ом принят за отраслевой стандарт;
• Качественное исполнение. Центральный контакт покрыт золотом, диэлектрик — тефлон, устойчивый к широкому диапазону температур. Резьбовое соединение рассчитано по меньшей мере на 500 циклов подключения и отключения при правильном монтаже;

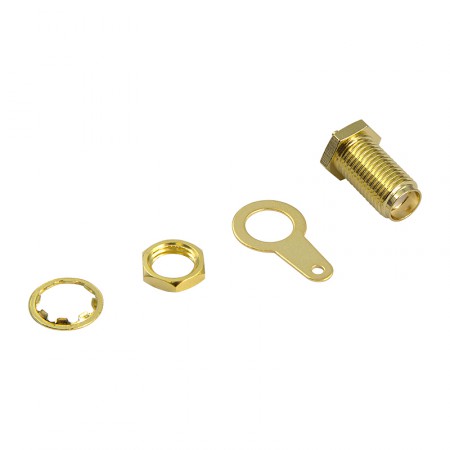

• Дополнительный лепесток для заземления. Особенность этой модели — наличие дополнительного лепестка с отверстием. Это дополнительная точка для подключения разъема к заземлению. При установке на металлический корпус в ней обычно нет необходимости: разъем и так контактирует с корпусом устройства через резьбу/шайбу. На пластиковых панелях или в устройствах, где заземление организуется отдельным проводником, ушко позволяет сделать надежный вывод на «землю» без дополнительных переходников;

Где применяется?

S-235 используется при разработке и производстве собственных радиоустройств — там, где нужно вывести антенный вход на панель корпуса с аккуратным и надежным креплением. Типичные применения: аппаратура сотовой связи и усиливающее оборудование, IoT/M2M-приемники, измерительные приборы, модемы и терминалы, радиорелейное и спутниковое оборудование, устройства с повышенными требованиями к защите от вибрации.

Также коннектор часто используется для ремонтных работ, когда штатный вход устройства был поврежден и нуждается в замене.

Если нужен разъем для монтажа непосредственно на печатную плату (с удерживающими ножками) — рассмотрите версию S-P235.

Чтобы купить розетку S-235, добавьте товар в корзину, укажите количество и оформите заказ онлайн. По вопросам — звоните 8-800-3333-965 или закажите обратный звонок!
