Разъём U.fl female (IPX) для кабеля RG-178, обжимной угловой

Цена: 100 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Под заказ

Артикул: 3148

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Микроразъем U.FL (IPX) для установки на тонкий коаксиальный кабель RG-178 (Ø1,8 мм). Этот тип разъемов используется для изготовления пигтейлов — коротких адаптеров, соединяющих сотовые модули с антеннами и другими радиоприборами. Коннектор имеет угловую конструкцию, а для его установки рекомендуется использовать специальный обжимной станок.

Для чего нужны разъемы U.FL (IPEX)?

Низкопрофильные коннекторы серии U.FL служат для соединения радиомодулей, установленных на печатных платах, с приемными и передающими антеннами. Стандартное сопротивление 50 Ом и рабочий частотный диапазон до 6 ГГц делает их пригодными для передачи сотового сигнала всех популярных стандартов. Часто разъем этого типа представлены на модемах формата Mini PCI-e, а также на материнских платах роутеров, точек доступа WiFi и других устройств беспроводной связи.

Изначально этот вид соединителей был разработан компанией Hirose Electric Group и выпущен на рынок под фирменным названием U.FL. После того , как этот вид разъемов получил популярность и широкое распространение, другие компании присоединились к выпуску полностью совместимых и идентичных аналогов, присвоив им название IPX (или IPEX).

Разъем U.FL для тонкого кабеля

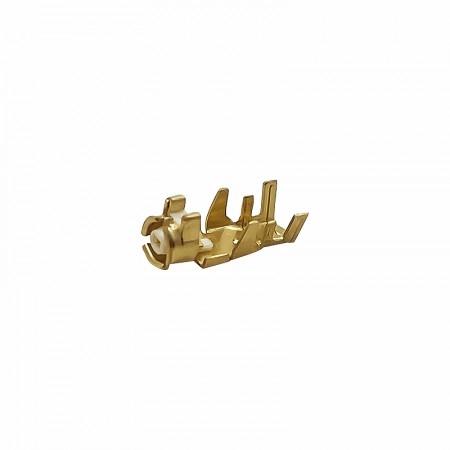

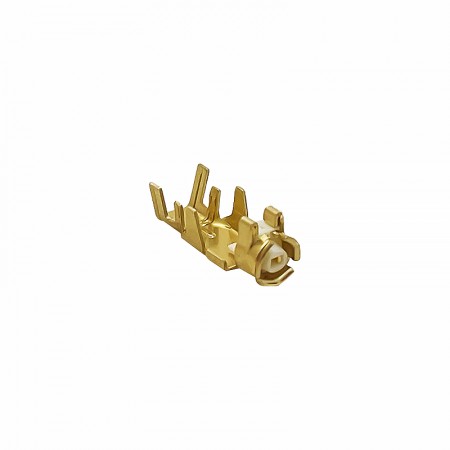

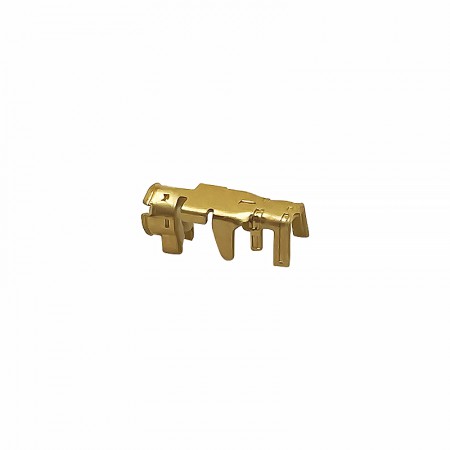

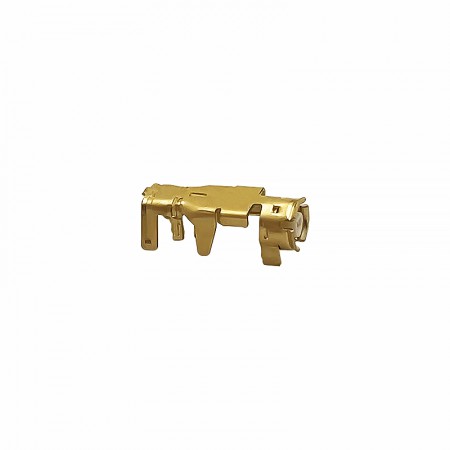

На печатныхх платах устанавливается разъем «папа» (male), а на кабеле монтируется ответная часть «мама» (female). В исходном виде наконечник имеет несогнутую форму, а окончательный вид приобретает в процессе монтажа. Во время установки на кабель контактная часть разъема сгибается на 90°, а его лапки сгибаются, фиксируя оплетку кабеля.

Коннектор рассчитан для установки на тонкий коаксиальный кабель RG-178. Этот кабель отличается малым диаметром (всего 1,8 мм) и большой гибкостью. В силу высоких потерь он обычно используется исключительно для изготовления антенных адаптеров, длина которых не превышает 30 см.

Установка коннектора U.FL (IPX) требует наличия специальных инструментов, а монтаж коннектора при помощи обычных тонкогубцев может привести к повреждению розетки, некачественному контакту или вовсе сползанию наконечника с кабеля. Поэтому для бытового использования в продаже доступны уже готовые пигтейлы, выполненные заводским способом (SMA-female — U.FL, N-female — U.FL и др.).

Чтобы купить разъем U.FL (IPX) для кабеля RG-178, положите товар в корзину и оформите заказ онлайн. Подробная информация о наших товарах и оборудовании для усиления сотовой связи доступна по телефону 8-800-3333-965!

Характеристики
Разъем U.FL-female (IPX-female)
Марка кабеля RG-174
Волновое сопротивление 50 Ом
Частотный диапазон 0–6 ГГц
Монтаж оплетки обжимной
Покрытие центрального контакта золото
Конструктивное исполнение угловое
Способ крепления кабельная розетка
Вес < 1 г



Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
Серия
Разъемы IPX Разъемы IPX
Тип кабеля
RG-178 RG-178
