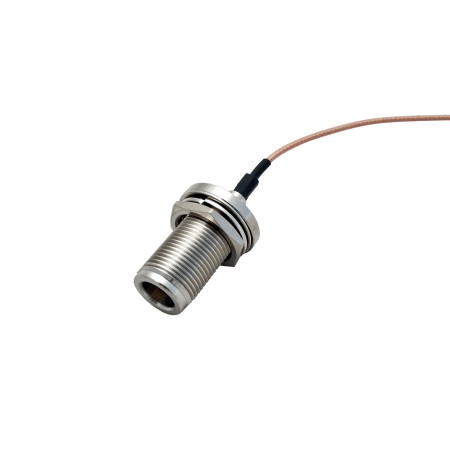

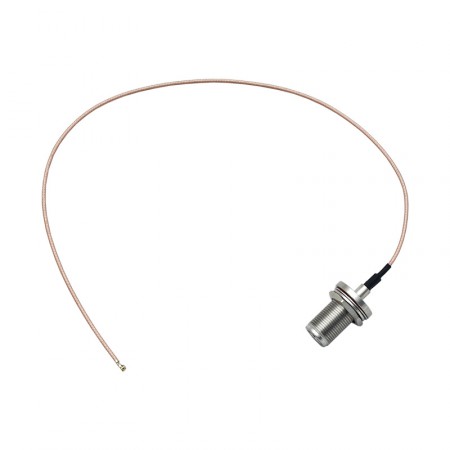

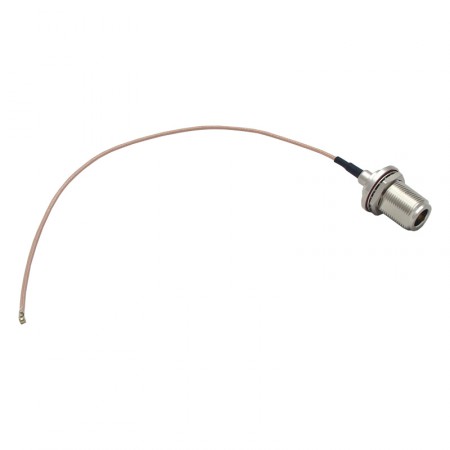

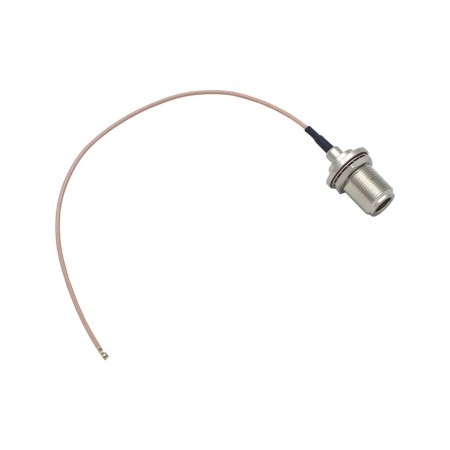

Пигтейл N-female - U.FL (IPX)

Качественный переходник (пигтейл) с разъемами N-female (розетка) и U.FL (IPX), предназначенный для подключения внешних антенн к разъемам на печатных платах.

Пигтейл (англ. pigtail) буквально означает «поросячий хвост»: такое название антенные адаптеры получили из-за применяемого в них тонкого коаксиального кабеля RG-178 характерного розового цвета и небольшой длины. По сути пигтейлы являются кабельными сборками с напаянными коннекторами нужного типа. Маленький диаметр RG-178 позволяет без труда разместить на нем микроразъем U.FL.

Поскольку в системах усиления сотовой связи и мобильного интернета часто применяются ВЧ-кабели большого диаметра, пигтейл за счет своей гибкости также существенно упрощает монтаж оборудования. В отличие от кабельных сборок на основе 5D-FB, RG-213, 8D-FB и др., пигтейлы легко гнутся и без труда умещаются в гермобоксах и других замкнутых пространствах.

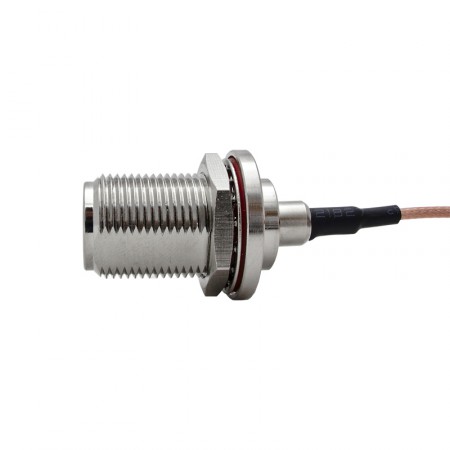

Разъемы типа N широко применяются в радиотехнике и, в частности, в системах усиления сотовой связи. Высокая прочность штекеров и крепкое резьбовое соединение гарантируют качественный контакт и минимальное затухание сигнала. На сегодняшний день N-разъем де-факто остается стандартом для СВЧ-устройств.

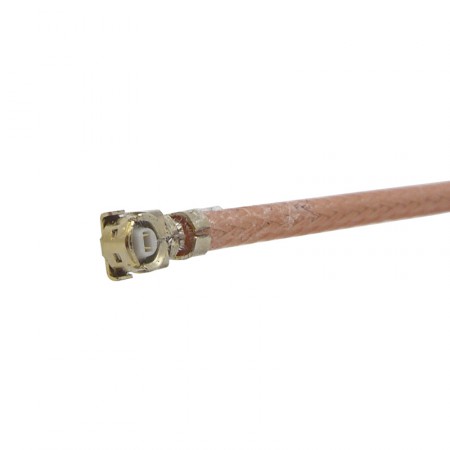

В свою очередь, U.FL — низкопрофильный ВЧ-разъем для печатных плат, разработанный и выпускаемый компанией Hirose. Аналоги U.FL от других производителей представлены на рынке под названием IPX.

Высота разъема не превышает 2,5 мм, а занимаемая им площадь составляет всего 9 мм². Коннектор U.FL рассчитан на сопротивление 50 Ом и поддерживает передачу сигнала частотой до 6 ГГц.

Как правило, этот микроскопический разъем устанавливается на платах роутеров, модемов и радиомодулей для подсоединения внешних антенн GSM, WiFi или GPS. Коннектор U.FL имеет хрупкую конструкцию и рассчитан на небольшое количество подключений, вследствие чего его рекомендуется использовать только в стационарных системах, не требующих частого отсоединения кабеля.

Популярные устройства с разъемом U.FL:

• Встраиваемый 3G/4G-роутер Tandem-4GL-OEM
• 3G/4G-модули формата MiniPCI-e и M.2 различных производителей (например, Mikrotik R11e-LTE, Huawei ME909s-120, ZTE ME3630 и др.)
• WiFi-модули формата MiniPCI-e и M.2 различных производителей
• Радиокарты MikroTik R52, R52H, R52N
• Встраиваемые роутеры MikroTik RouterBOARD
• Многочисленные модели бытовых и промышленных WiFi-роутеров TP-Link, Asus, MikroTik, Netgear, Zyxel и других производителей используют разъем U.FL для соединения радиомодуля с антеннами или оснащаются им в сервисных целях
