Разъём на плату U.FL (IPX) male

Цена: 50 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 3149

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

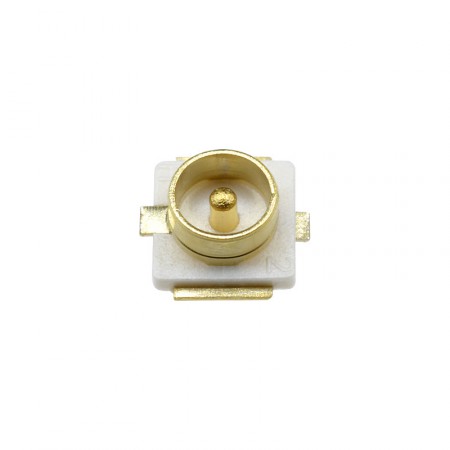

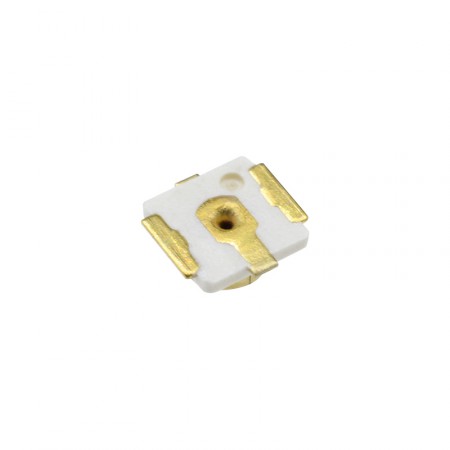

Коннектор U.FL (IPX) для установки на плату модема, роутера или другого устройства беспроводной связи. Разъем устанавливается методом пайки и обычно используется для подключения антенн к приемопередатчику радиосигнала. Самостоятельная установка разъема может потребоваться для ремонта вышедшего из строя прибора, а также при разработке собственных или модификации существующих устройств.

PCB-разъем для модемов и роутеров

U.FL представляет собой низкопрофильный коннектор для печатных плат (PCB), который монтируется на посадочное место методом пайки контактов. Этот тип соединителя, разработанный компанией Hirose, — один из наиболее компактных ВЧ-коннекторов на рынке. Его повсеместно используют на модемах формата Mini PCI-e, а также на материнских платах маршрутизаторов, WiFi-оборудования и устройств геолокации. Особенность серии U.FL заключается в том, что на плате монтируется разъем со штыревым контактом («папа»), а на подключаемом к нему кабеле используются розетка «мама».

Разъем разработан для передачи радиосигнала частотой до 6000 МГц, а его волновое сопротивление — 50 Ом. Таким образом, он оптимально подходит для работы с сигналом сотовой связи, WiFi и другими стандартами беспроводного соединения.

Поскольку этот разъем получил повсеместное распространение, со временем он начал выпускаться и другими производителями, которые присвоили ему альтернативное название IPEX (сокращенно IPX).

Высота PCB-коннектора составляет всего 1,25 мм, а высота соединенной пары разъемов не превышает 2,5 мм. Установленный на плате разъем занимаем минимум места — всего около 9 мм2. В результате даже на небольшой плате устройства может быть размещено несколько антенных входов.

Разъем для печатной платы: назначение и особенности

Как правило, коннекторы U.FL изначально установлены на печатных платах устройств и служат для коммутации внешних антенн. Установка нового или замена существующего разъема может потребоваться в следующих случаях:

  • Соединители U.FL (IPX) имеют хрупкую конструкцию и рассчитаны на относительно небольшое число циклов соединения (около 30). Частое подключение и отключение соединительных пигтейлов может привести к выходу разъема из строя и, как следствие, необходимости его перепайки;
  • Установка коннектора может потребоваться в процессе модификации беспроводного устройства, например, когда наличие антенного разъема предусмотрено схемотехникой, но сам он не распаян на плате;
  • Наконец, эти комплектующие используются непосредственно производителями оборудования, а также энтузиастами, которые занимаются разработкой нестандартных (кастомных) решений.

Учитывая миниатюрные габариты разъема, для его монтажа на плату следует использовать паяльную станцию с тонким жалом.

Чтобы купить коннектор U.FL для печатной платы, положите товар в корзину, укажите нужное количество товара и завершите оформление онлайн. Остались вопросы? Позвоните по телефону 8-800-3333-965 или задайте вопрос в чате на сайте!

Характеристики
Разъем U.FL-male (IPX-male)
Волновое сопротивление 50 Ом
Частотный диапазон 0–6 ГГц
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления на печатную плату
Вес < 1 г
