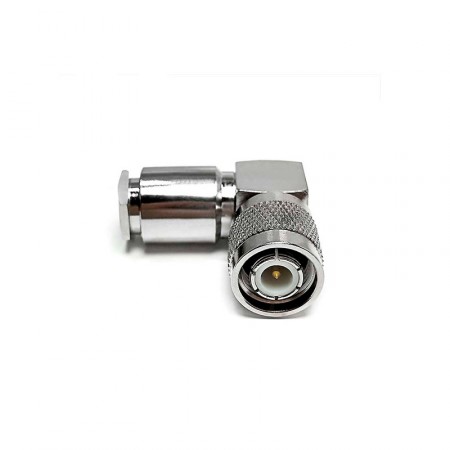

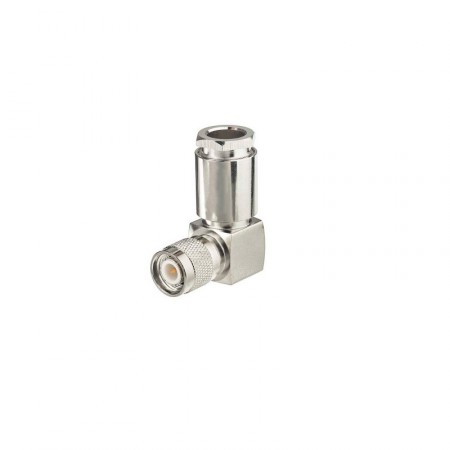

Разъём T-122/8D (TNC-male, угловой, прижимной, на кабель 8D)

Штекер TNC с угловой конструкцией для самостоятельной установки на коаксиалах серии 8D-FB. Центральный проводник припаивается через специальное отверстие в корпусе, фиксация происходит затягиванием гайки без обжимного инструмента. Угол 90° между осью кабеля и направлением разъема экономит место в тесных монтажных отсеках и снижает нагрузку на провод при изгибах.

Коннектор TNC используется в различных радиосистемах для передачи сигналов. Ответную розетку можно встретить на GSM-совместимом оборудовании, антеннах GPS/ГЛОНАСС, измерительных приборах и т. п.

Зачем нужна угловая конструкция?

Прямые разъемы выступают от корпуса оборудования перпендикулярно, занимая дополнительное пространство. Если устройство установлено вплотную к стене или в узком шкафу, прямой коннектор упирается в препятствие. Приходится либо отодвигать прибор, либо сильно изгибать кабель сразу за разъемом, что создает механическое напряжение.

Угловой разъем решает эту проблему — кабель подводится параллельно корпусу прибора. Угловые коннекторы используются в серверных стойках и шкафах, при установке приборов на стену, при прокладке в кабель-каналах или подключении к оборудованию с компактными хрупкими корпусами.

Особенность монтажа с окошком для пайки

Модель T-122/8D совместима с кабелями 8D-FB любых производителей и разновидностей (CCA PVC, CCA PE, огнестойкая версия и др.). В отличие от быстросъемных разъемов, TNC обеспечивает максимальную надежность в сложных условиях. Его резьбовая фиксация выдерживает постоянную вибрацию, не теряя контакта, что делает его стандартом для транспорта, промышленности и критически важных линий.

Разъем собирается в 4 этапа механическим способом без обжимных клещей:

1. Зачистите внешнюю оболочку и изоляцию кабеля на нужную длину, чтобы освободить экран и центральный проводник;
2. Установите на кабель внутренние элементы разъема и проденьте его в корпус до упора;
3. Через технологическое отверстие в тыльной части корпуса припаяйте центральную жилу к контактному пину. Это окно обеспечивает прямой доступ для пайки без разборки коннектора;
4. Завершите монтаж, затянув прижимную гайку. При затяжке металлические детали надежно обжимают экранирующую оплетку, создавая прочное соединение.

Для монтажа нужны только гаечные ключи и инструмент для пайки (например, горелка). Обжимные коннекторы требуют дорогостоящий кримпер, который окупается только при массовом производстве. Для создания нескольких сборок прижимная модель экономичнее.

Расшифровка маркировки T-122/8D

Маркировка содержит информацию о конфигурации коннектора:

• T — серия TNC (Threaded Neill-Concelman);
• 1 — male, штекер;
• 2 — угловая конструкция 90°;
• 2 — прижимной метод без кримпера;
• 8D — версия для кабелей 8D-FB.

Закажите товар через корзину на сайте. Подробности по оплате и доставке находятся в профильных разделах. Нужен уже обжатый кабель? Выберите готовую или заказную позицию. Консультации — по телефону 8-800-3333-965.
