Разъём T-111B (TNC-male, обжимной, на кабель RG-213)

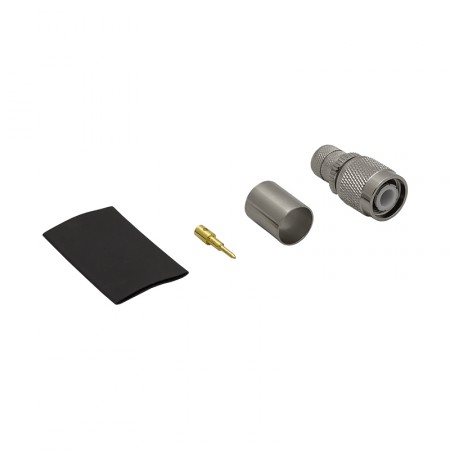

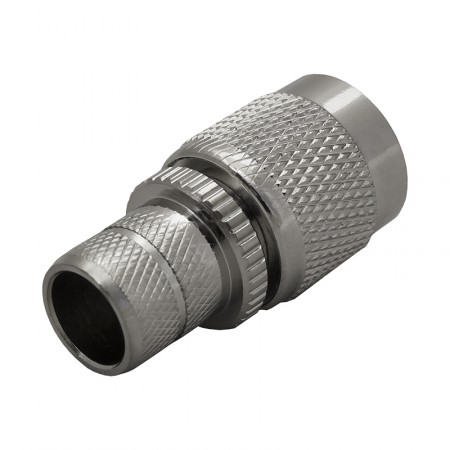

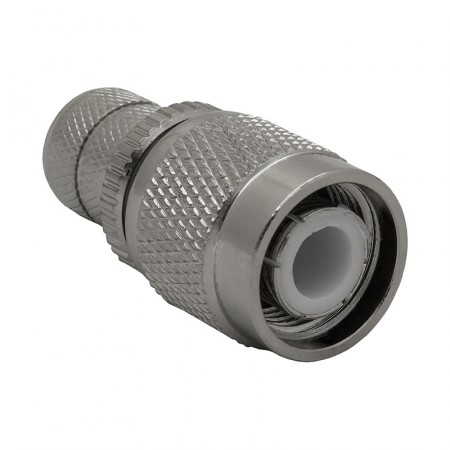

TNC-вилка («папа») обжимного типа для монтажа на коаксиальный кабель RG-213 или другой аналогичный по диаметру (Ø10,3 мм). Установка этого разъема подразумевает использование обжимного инструмента (клещей) и инструмента для пайки — паяльной станции или газовой горелки.

Применение разъема серии TNC

Расшифровка названия TNC — Threaded Neill-Concelman. В самом названии соединителя кроется его главная черта — резьбовой (англ. threaded) способ соединения «мамы» и «папы». Таким образом, этот коннектор противопоставляется своему предшественнику BNC, который имел байонетный способ соединения (Bayonet Neill-Concelman).

Разработка TNC с резьбовым соединением была необходима, чтобы повысить устойчивость коннектора к вибрациям. Благодаря резьбе, соединение имеет стабильные показатели волнового сопротивления даже при сильной тряске. T-111B рассчитан на сопротивление 50 Ом, рабочий диапазон частот — от 0 до 11 ГГц.

Первоначально соединители TNC использовались в авиационной и аэрокосмической областях, однако позже были приняты индустрией бытовых и измерительных приборов радиосвязи. Главное назначение коннектора сегодня — соединение внешних антенн с абонентскими приборами, такими как настольные GSM-телефоны, GPS-приемники, некоторые измерители.

Как установить T-111B на кабель?

T-111B относится к коннекторам обжимного типа, для монтажа которых необходимы совместимые клещи. Перед установкой разъема конец провода зачищается и разделывается при помощи ножа или стриппера. Процесс установки состоит из нескольких этапов:

• Игла (контакт) припаивается к центральной жиле кабеля (используйте паяльник или газовую зажигалку);
• На кабель продевается термоусадочная трубка и гильза, затем устанавливается корпус разъема;
• Оплетка кабеля распределяется поверх контактной площадки коннектора. Поверх контактной площадки и оплетки натягивается металлическая гильза;
• Осуществляется опрессовка гильзы при помощи обжимного инструмента;
• Термоусадка устанавливается поверх обжатой гильзы и подвергается нагреванию.

Правильно обжатый коннектор имеет высокую герметичность и может использоваться не только внутри помещений, но и на улице.

Купить разъем T-111B очень просто: положите товар в корзину и оформите заказ. В процессе оформления укажите требуемое количество соединителей. Остались вопросы или нужна помощь в выборе комплектующих для усиления связи? Позвоните по телефону 8-800-3333-965 или напишите в онлайн-чат!
