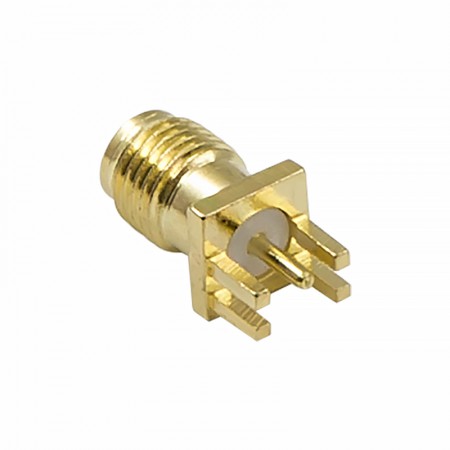

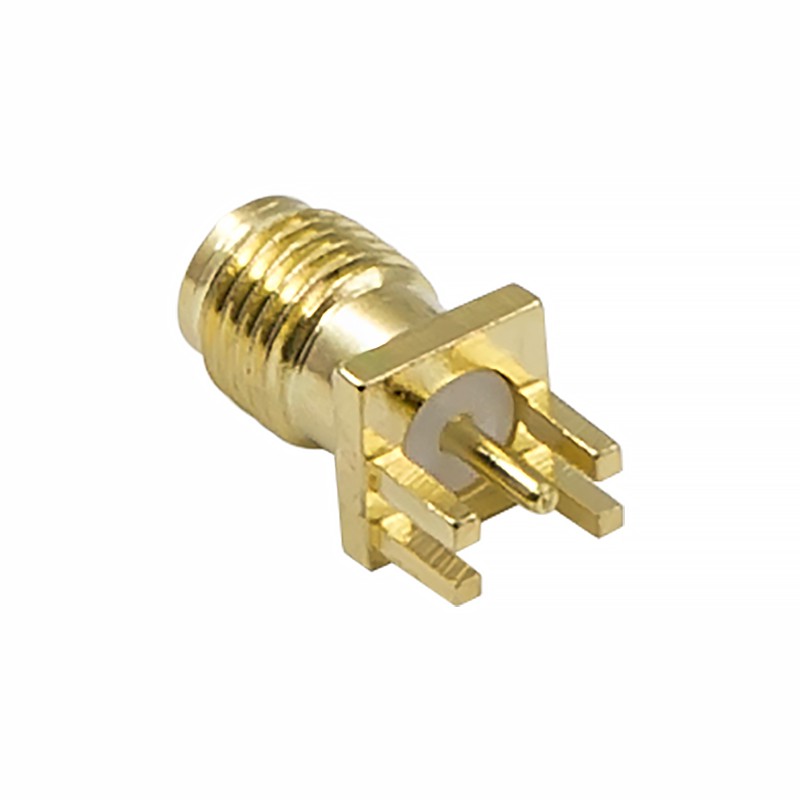

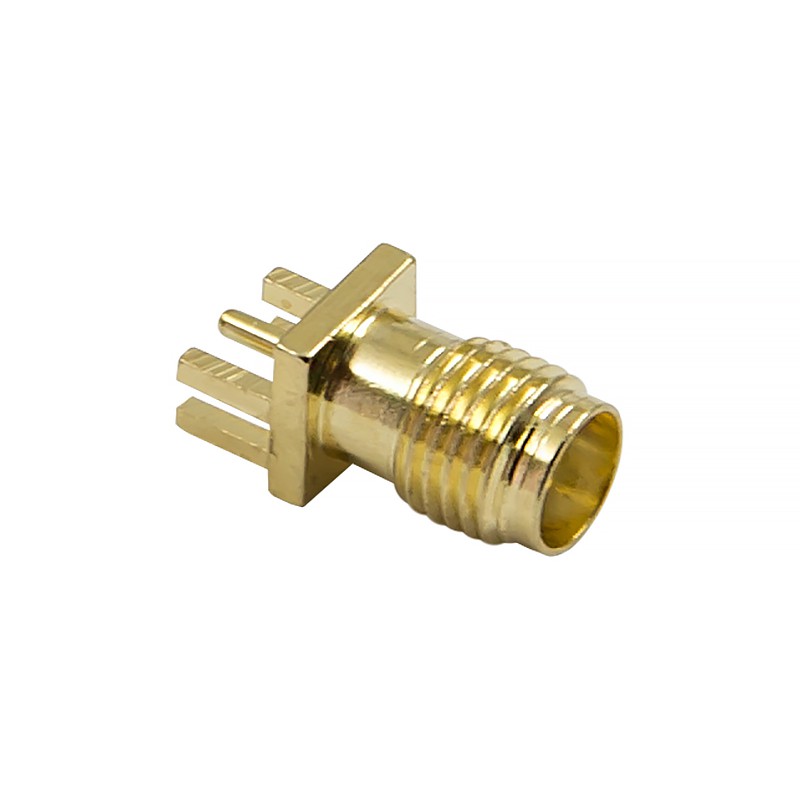

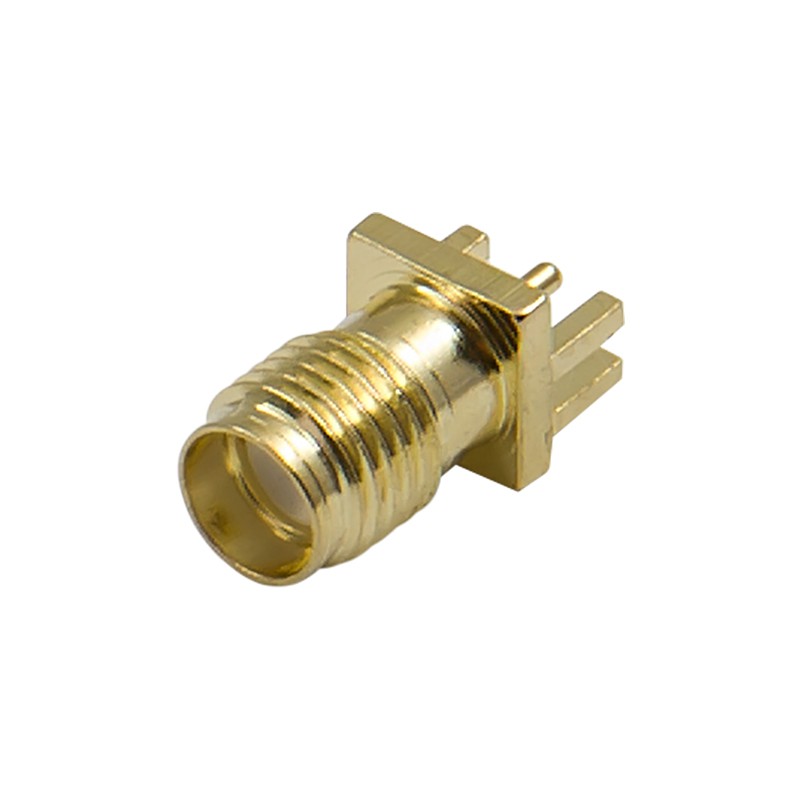

Разъём S-P215 (SMA-female, под печатный монтаж на плату толщиной 1 мм)

Разъем S-P215 (SMA-female) предназначен для пайки на край печатной платы с толщиной текстолита 1 мм. Этот вид коннектора используется в устройствах, где между радиомодулем и дополнительным оборудованием передаются высокочастотные сигналы. Разъем обеспечивает соединение с антеннами или кабельными сборками в системах радиосвязи. Коннектор поддерживает частоты до 18 ГГц, что делает его совместимым со стандартами, GSM, UMTS, LTE, WiFi и другими.

Где нужна розетка SMA под печатный монтаж?

Разъем монтируется на плату толщиной 1 мм путем пайки. Край платы помещается между ножек, а проводящая дорожка подводится к центральному контакту. Коннектор обеспечивает коаксиальное соединение с волновым сопротивлением 50 Ом, что гарантирует стабильную передачу радиосигнала с минимальным уровнем потерь и отражений. К розетке подключаются вилки SMA-male, которые чаще всего устанавливаются на кабельные сборки (джамперы).

S-P215 применяется в следующих задачах:

• Сборка и модернизация оборудования для сотовой связи, включая роутеры, анализаторы, авиатехнику;
• Создание радиолюбительских устройств, антенных систем, усилителей;
• Ремонт и обслуживание измерительной аппаратуры;
• Промышленные системы, включая автоматизированные терминалы, устройства телеметрии и связи.

Установка на плату требует навыков работы с паяльной станцией, поэтому разъем ориентирован на специалистов, инженеров и радиолюбителей, знакомых с монтажом ВЧ-компонентов.

Для радиосвязи под печатный монтаж

S-P215 устанавливается сбоку платы на текстолит и не нуждаются в подводе коаксиального кабеля. Вместо кабеля к центральному контакту подводится сигнальная дорожка.

• Подходит для текстолита толщиной 1 мм. Для плат другой толщины выпускаются разъемы с таким же индексом S-P215, но другим положением контактных ножек (например, 0,8 мм, 1,6 мм и др.);
• Поддержка частот до 18 ГГц. Коннекторы семейства SMA могут работать с сигналом GSM, LTE, WiFi и другими беспроводными стандартами;
• Компактный форм-фактор. Подходит для проектирования устройств, где разъем нужно прикрепить непосредственно к плате для экономии пространства;
• Волновое сопротивление 50 Ом. Стандартный импеданс радиоэлектроники снижает потери сигнала;
• Широкая совместимость. К разъему можно подключить кабельные сборки и антенны SMA, доступные в нашем каталоге.

S-P215 для плат 1 мм — это решение для профессиональной сборки и ремонта ВЧ-оборудования. Совместимость с современными стандартами связи делает разъем востребованным среди специалистов и радиолюбителей. Закажите коннектор на нашем сайте или звоните по номеру 8-800-3333-965 для консультации по интересующим вопросам.
