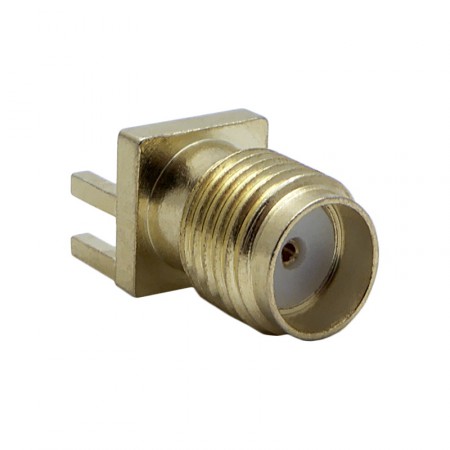

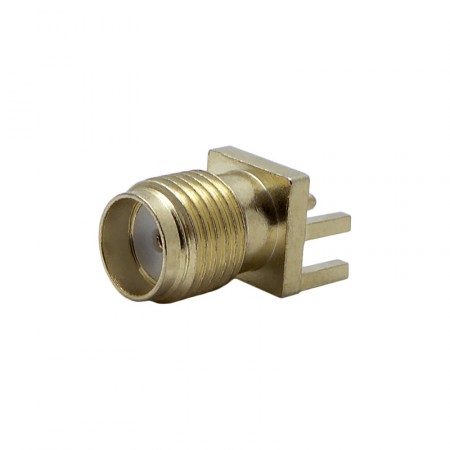

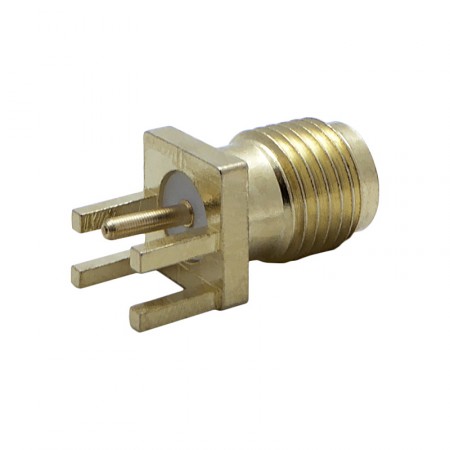

Разъём S-P215 (SMA-female, под печатный монтаж)

Цена: 100 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 2390

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Разъем S-P215 представляет собой высокочастотную «розетку» SMA, предназначенную для установки (припайки) на печатную плату. S-P215 обладает широким диапазоном рабочих частот до 18 ГГц и находит применение в разнообразном радиооборудовании, измерительных приборах и промышленной электронике.

Волновое сопротивление 50 Ом позволяет использовать разъем совместно с оборудованием для усиления и улучшения качества мобильной связи и беспроводного интернета. Поскольку монтаж S-P215 требует от пользователя навыков пайки и наличия специального оборудования (паяльной станции), основными потребителями разъема являются ремонтные мастерские и частные мастера, занимающиеся ремонтом ВЧ-приборов и антенн, а также радиолюбители, устанавливающие данный коннектор на платы собственных устройств.

По конструктивному исполнению S-P215 является прямым. В маркировке разъема условными обозначениями подробна описана конфигурация изделия:

  • S — SMA-серия
  • P — под печатный монтаж (PCB)
  • 2 — тип разъема «розетка»
  • 1 — прямое исполнение
  • 5 — монтаж на плату посредством пайки

Среди преимуществ S-P215 выделяется компактность, невысокая стоимость и хорошая устойчивость к вибрации. Использование SMA-female позволяет обеспечить высокое качество коммутации оборудования с антеннами и кабельными сборками, не оказывая существенного влияния на мощность передаваемого сигнала и не внося критичных потерь. SMA-разъемы часто встречаются в качестве основных коннекторов антенн сотовой связи.

При производстве S-P215 используются высококачественные материалы, что обеспечивает строгое соответствие заявленным техническим характеристикам и долгий срок службы разъема.

Заказать оптовую поставку высокочастотных разъемов или получить консультацию по характеристикам и потребительским свойствам товаров, представленных в каталоге нашего магазина, вы можете по телефону 8-800-3333-965.

Данный разъём также известен под артикулами: HYR-1142.

Характеристики
Разъем SMA-female
Тип центрального контакта розетка (гнездо)
Волновое сопротивление 50 Ом
Частотный диапазон 0–18 ГГц
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления на печатную плату
Вес 2 г



Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
