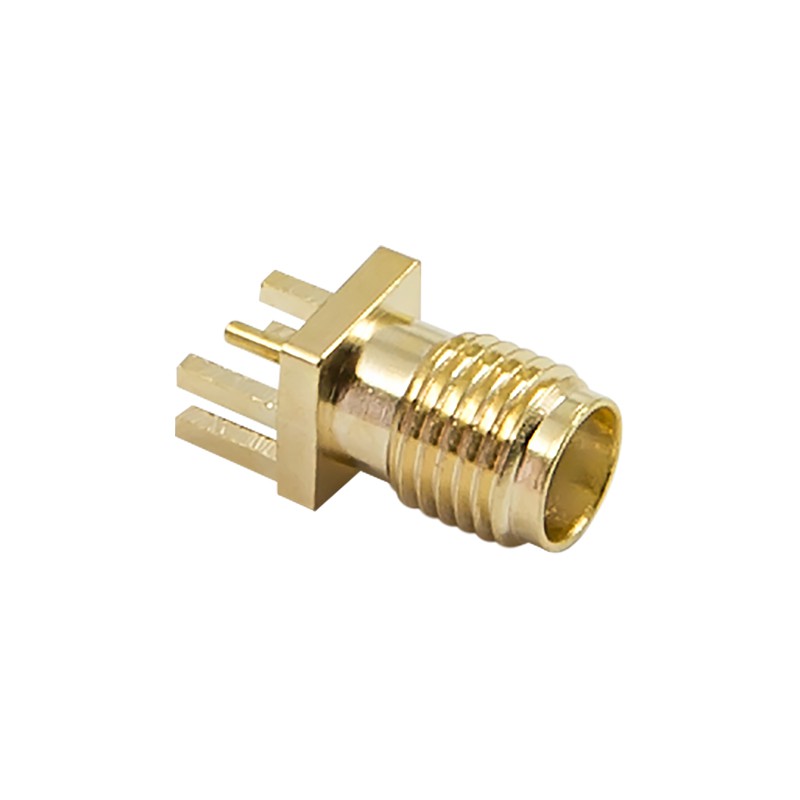

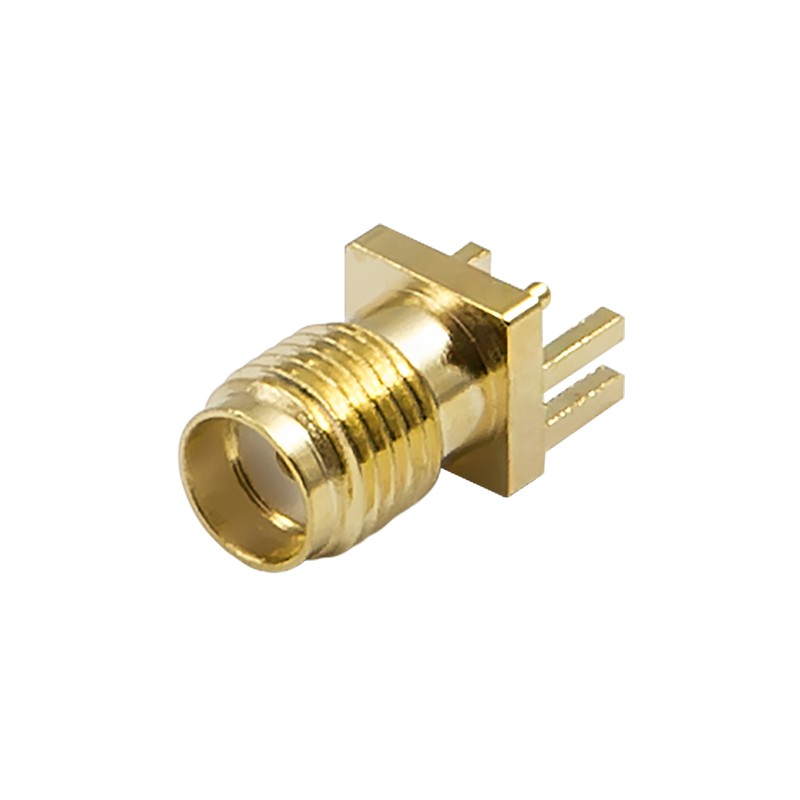

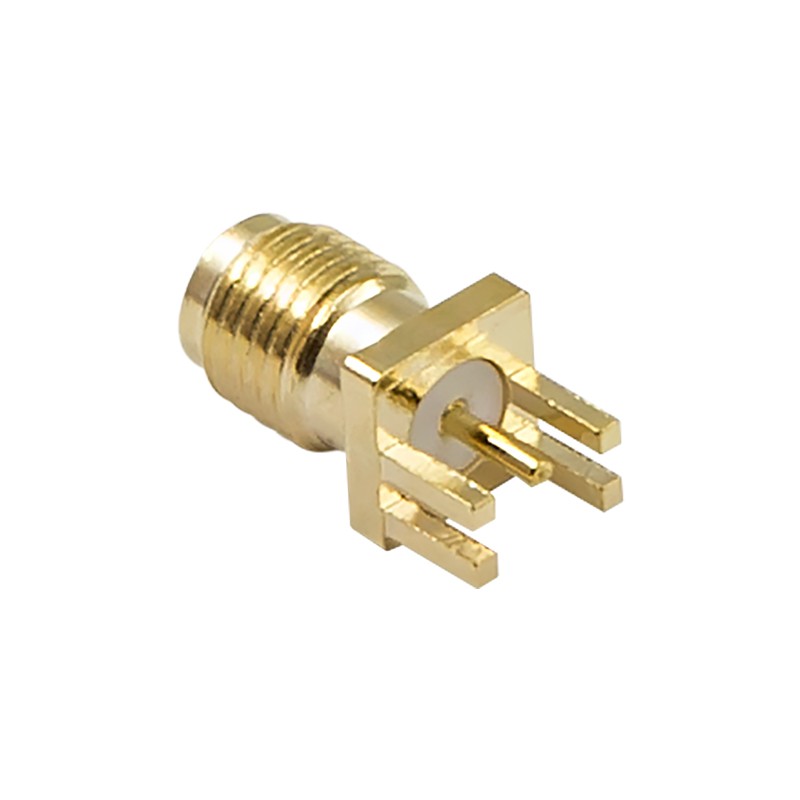

Разъём S-P215 (SMA-female, под печатный монтаж на плату толщиной 1,2 мм)

Разъем S-P215 (SMA-розетка) разработан для пайки на печатные платы толщиной 1,2 мм в устройствах, работающих с высокочастотными сигналами. Коннектор предназначен для профессионалов, инженеров и радиолюбителей, владеющих навыками пайки, а также для крупных производств, изготавливающих ВЧ-оборудование.

Назначение коннектора SMA под печатный монтаж

Коннектор SMA под печатный монтаж используется при производстве или ремонте радиочастотного оборудования. Он применяется в сервисных центрах и на производственных линиях для решения следующих задач:

• Подключение внешних антенн к платам роутеров для приема сигнала, когда использование интегрированных антенн невозможно или неэффективно;
• Сборка радиолюбительских устройств, включая радиостанции, передатчики, разнообразные антенные системы;
• Ремонт радиоприборов, например, когда штатный разъем был поврежден или оторван от платы;
• Интеграция в специализированные системы, включая терминалы оплаты и телеметрию.

Установка S-P215 выполняется путем пайки на печатную плату толщиной 1,2 мм. Край текстолита помещается между удерживающих ножек, а дорожка для передачи сигнала подводится напрямую к центральному контакту коннектора.

Совместимость с радиосистемами

S-P215 создан для задач, где важна надежность высокочастотного соединения и возможность передачи сигнала современных стандартов. Его особенности:

• Поддержка широкого диапазона частот и современных стандартов связи, включая GSM, 3G, LTE, WiFi, GPS и др.;
• Резьбовое соединение вилки и розетки, которое гарантирует надежный контакт и защиту от механических повреждений;
• Компактные размеры, подходящие для устройств с плотной компоновкой;
• Позолоченный центральный контакт для устойчивости к коррозии и долговечности соединения.

Конструкция разъема точно соответствует платам толщиной 1,2 мм, что упрощает монтаж без необходимости доработки. Также коннектор S-P215 выпускается для текстолита другой толщины: 0,8 мм, 1,0 мм и 1,6 мм.

Основные сферы применения

Коннектор S-P215 устанавливается на платы разнообразных ВЧ-устройств, которые затем интегрируются в защитные корпусы. Соединитель этого типа можно часто встретить на таких устройствах:

• Интегрируемые LTE-роутеры. Розетка используется для подключения антенн в зонах слабого покрытия;
• Радиолюбительские проекты. Создание систем для приема и передачи радиосигналов, таких как антенные комплексы или усилители;
• Измерительное оборудование. Использование в приборах, таких как анализаторы спектра и генераторы, для точной обработки данных;
• Промышленные системы. Интеграция в устройства автоматизации, терминалы оплаты или системы мониторинга.

Обеспечьте стабильную передачу сигнала с разъемом S-P215 для плат 1,2 мм! Купите его на сайте или получите консультацию по телефону 8-800-3333-965. Наши специалисты помогут подобрать все необходимое оборудование и комплектующие для ваших задач.
