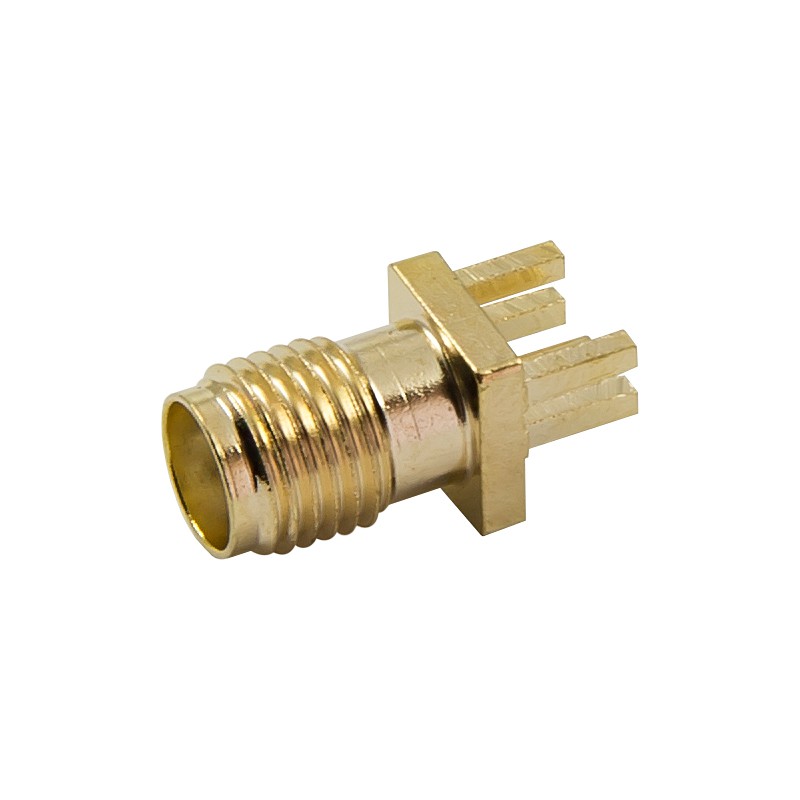

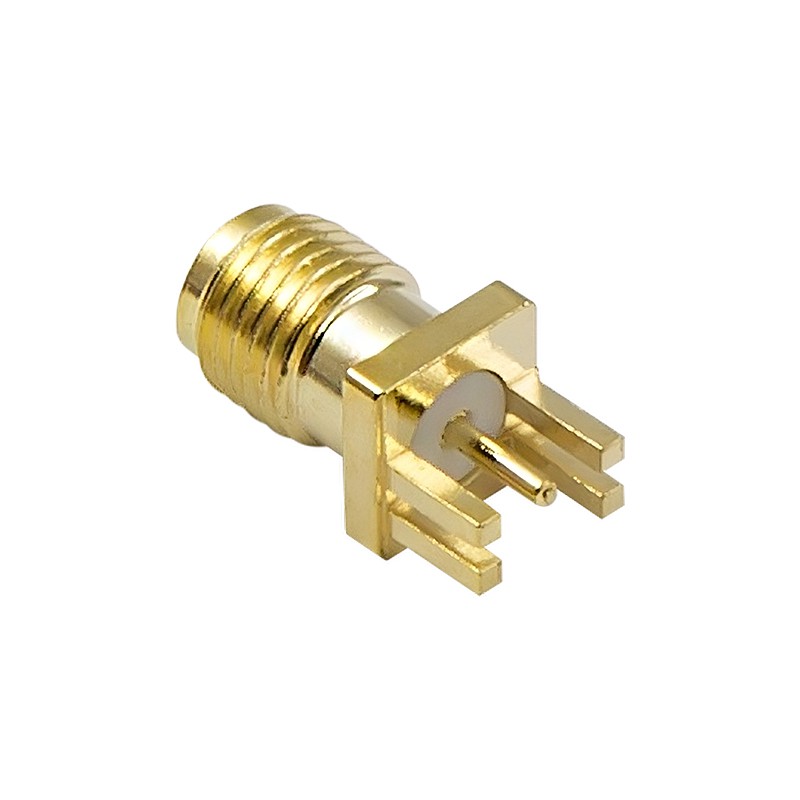

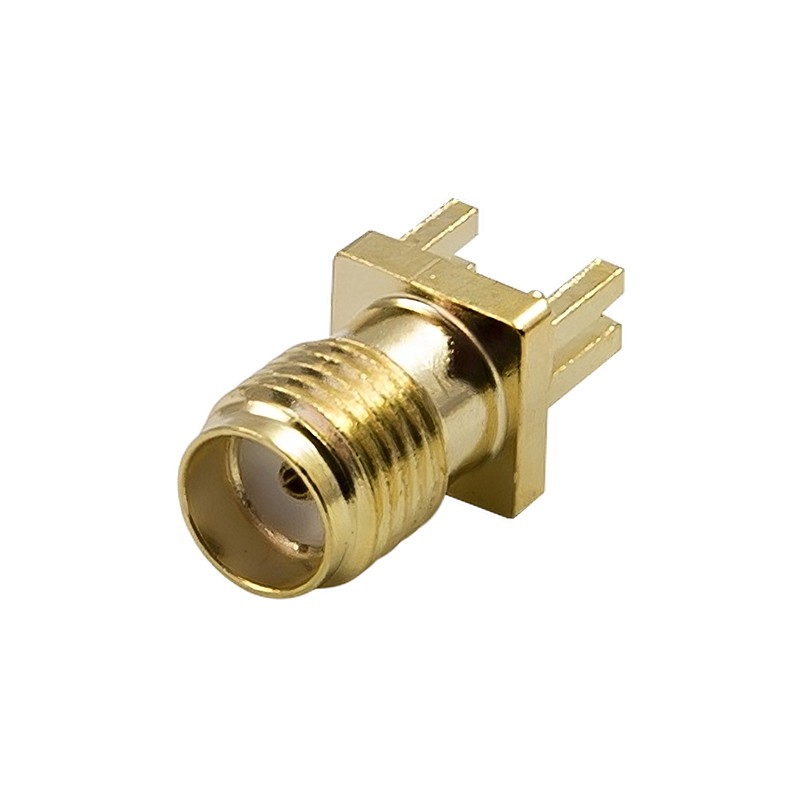

Разъём S-P215 (SMA-female, под печатный монтаж на плату толщиной 0,8 мм)

Разъем S-P215 — это высокочастотный коннектор SMA-female, предназначенный для припайки на край печатной платы с толщиной текстолита 0,8 мм. Он обеспечивает стабильное соединение с антеннами и кабельными сборками в системах сотовой связи, беспроводного интернета и измерительной техники. Коннектор подходит для профессиональных мастерских, радиолюбителей и промышленных приложений, где требуется надежная коммутация с минимальными потерями сигнала.

Назначение и области применения розетки S-P215

Разъем S-P215 используется для подключения высокочастотных устройств к антеннам или кабелям в диапазоне частот до 18 ГГц. Его основное назначение — обеспечить качественную передачу сигнала в оборудовании, работающем со стандартами GSM, UMTS, LTE, WiFi и другими беспроводными технологиями.

Устройство монтируется на печатную плату толщиной 0,8 мм (тип монтажа «Edge mount»). Во время установки текстолит помещается между контактных «ножек» разъема, а сам коннектор выступает за край платы. Это позволяет подвести проводящие дорожки платы напрямую к соединителю, без использования дополнительных кабелей и пигтейлов.

Серия S-P215 под печатный монтаж востребована в следующих случаях:

• Ремонт и модернизация ВЧ-оборудования, включая антенные системы и модемы;
• Создание радиолюбительских устройств, таких как самодельные роутеры или усилители сигнала;
• Производство и обслуживание измерительных приборов, где требуется высокая точность передачи данных;
• Промышленные системы связи, включая терминалы и автоматику.

Установка разъема требует навыков пайки и специального оборудования, поэтому он предназначен для инженеров и радиолюбителей, знакомых с процессом печатного монтажа.

Для каких устройств подойдет?

Серия ВЧ-разъемов SMA выделяется среди аналогичных коннекторов благодаря небольшим размерам и работе с широким диапазоном частот. S-P215 часто устанавливается на платы портативных роутеров, переносных анализаторов спектра и других устройств, для которых важна компактность корпуса.

• Широкий частотный диапазон. Коннекторы SMA подходят для большинства современных ВЧ-применений, включая 2G, 3G, 4G и WiFi;
• Компактность. Размер основания (6,0 x 6,0 мм) позволяет устанавливать разъем на платы, которые впоследствии будут интегрированы в небольшие корпуса;
• Надежность соединения. Волновое сопротивление 50 Ом обеспечивает минимальные потери сигнала при коммутации с антеннами и кабелями. Устойчивость к вибрациям и механическим нагрузкам делает разъем подходящим для эксплуатации в мобильных устройствах или на транспорте;
• Низкая стоимость. Такие разъемы стоят недорого и подходят для профессионального и радиолюбительского использования.

По сравнению с другими похожими разъемами, эта модель ориентирована на более тонкие платы, что расширяет возможности применения в компактных устройствах. Для плат толщиной 1,6 мм используйте версию с ножками 6,0 x 3,0 мм.

S-P215 — это решение для ремонта и производства ВЧ-техники, где важна стабильность высокочастотного соединения. Чтобы приобрести разъем S-P215 или получить консультацию по его применению, позвоните по телефону 8-800-3333-965 или воспользуйтесь функцией «Заказать звонок» на нашем сайте!
