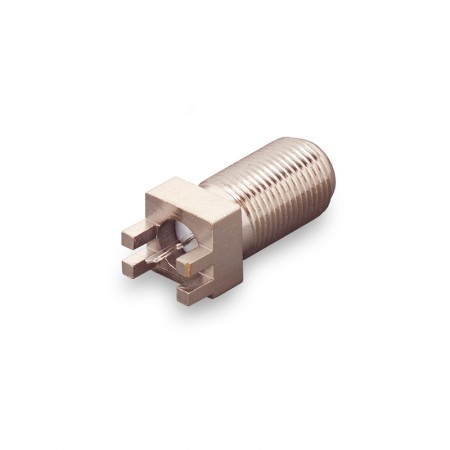

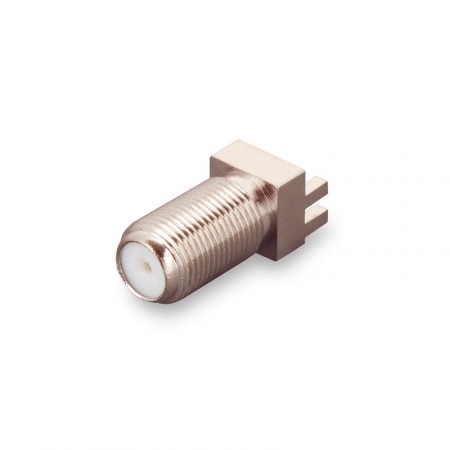

Разъём F-P215 (F-female, под печатный монтаж)

Разъем F-P215 — это розетка F-типа для боковой установки на печатную плату толщиной 1,5 мм. Этот коаксиальный коннектор используется в телевизионном оборудовании и высокочастотных системах с волновым сопротивлением 75 Ом. Он подходит для подключения усилителей, ресиверов, телевизоров и других устройств, где требуется надежное соединение без потери качества сигнала.

Как работает F-P215 в системах связи?

Разъем монтируется на печатную плату путем пайки, обеспечивая надежный контакт для передачи сигнала. Такие коннекторы не нуждаются в подводе кабеля: пайка дорожки производится напрямую к центральному контакту с обратной стороны корпуса.

• F-female (розетка). Коннектор имеет сопротивление 75 Ом, которое применяется в оборудовании для передачи видео- и аудиосигналов. Также коннекторы F-серии могут ограниченно использоваться в радиотехнике для снижения затрат на комплектующие;
• Монтаж под пайку. Разъем устанавливается на печатную плату, которая размещается между опорных ножек. Центральный контакт оказывается на одном уровне с поверхностью платы, что позволяет припаять его к дорожке;
• Для текстолита 1,5 мм. Ножки разъема находятся на расстоянии 1,5 мм, что соответствует толщине типовых печатных плат;
• Для ТВ-систем и радиоаппаратуры. F-тип соединителей может использоваться для передачи ВЧ-сигналов сотовой связи. При такой эксплуатации необходимо учитывать разницу в сопротивлении, поскольку радиоустройства имеют импеданс 50 Ом. Использование соединителей F-типа в таких системах приводит к небольшому снижению мощности.

Где используется?

Коннектор востребован как радиолюбителями, так и специалистами, занимающимися монтажом и обслуживанием телекоммуникационных систем. F-P215 используется на производствах при изготовлении новых устройств и мастерами в сервис-центрах для замены вышедших из строя коннекторов.

• Телевизионные системы. Подключение антенн, спутниковых ресиверов, ТВ-приставок;
• Высокочастотные устройства. Оборудование с комплектующими 75 Ом, включая системы усиления связи для экономичных решений;
• Ремонт и сборка. Использование в мастерских для создания или восстановления ВЧ-оборудования.

Розетка F-типа имеет наружную резьбу и обычно соединяется с коаксиальным кабелем RG-6 или аналогичным с ответной F-вилкой. Разъем под плату F-P215 обычно устанавливается на ТВ-усилители, делители, репитеры, платы LTE-роутеров и другое похожее оборудование.
