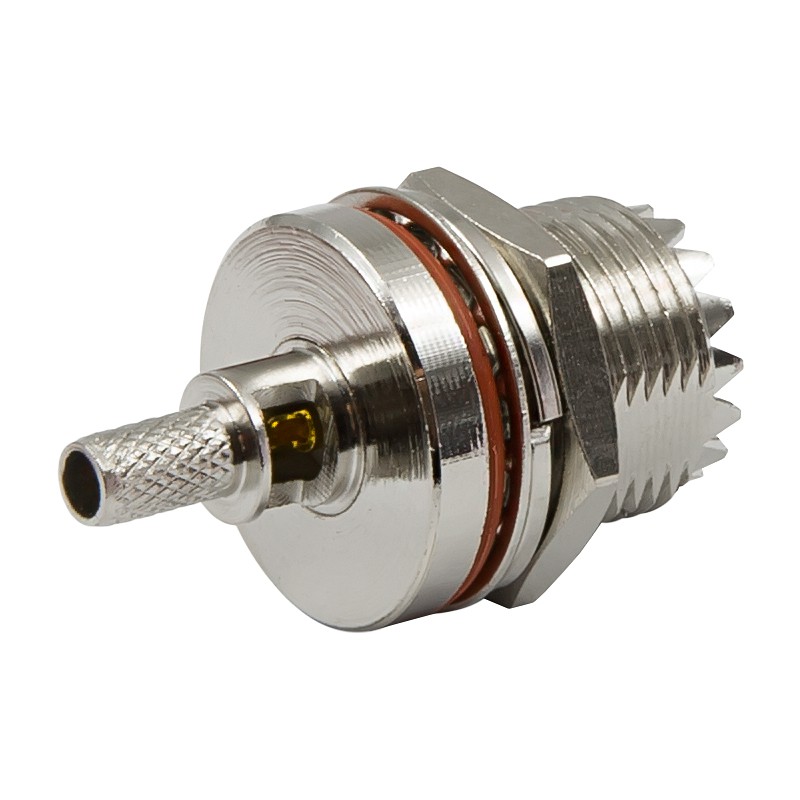

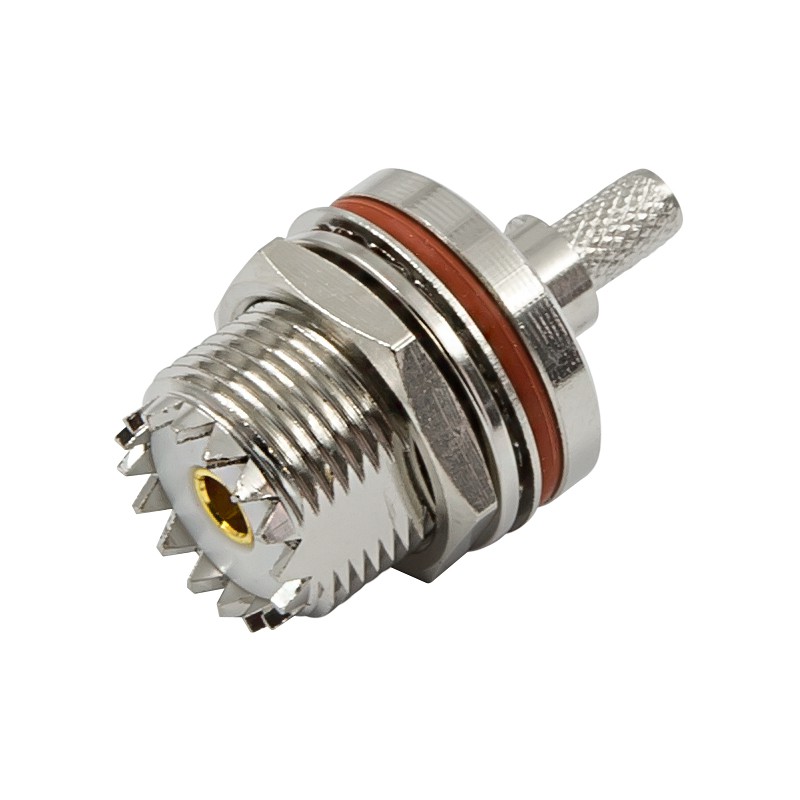

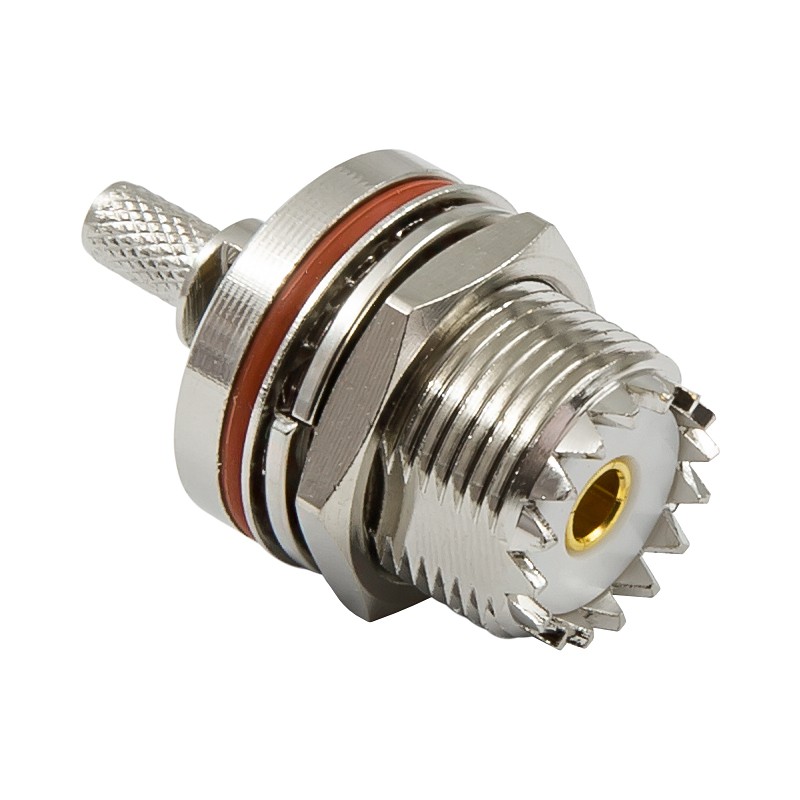

Разъём U-231F (UHF-female, обжимной, на кабель RG-58)

Разъем U-231F — это обжимная UHF-розетка (female) для коаксиального кабеля RG-58 A/U, C/U и аналогичных марок с диаметром диэлектрика 3 мм и оболочкой 5 мм. Он применяется для соединения антенн с радиостанциями или другим оборудованием в системах низкочастотной радиосвязи (0–300 МГц). Подходит для радиолюбителей, а также для специалистов, монтирующих стационарные радиоточки.

Особенностью модели U-231F является гайка для крепления на панель, что делает ее удобной при сборке радиооборудования. Также разъем может использоваться для создания удлинительных кабелей, когда необходимо нарастить уже имеющуюся трассу коаксиального кабеля.

Особенности разъема UHF - female с гайкой

Разъем рассчитан на частоты до 300 МГц, что делает его подходящим для CB-радио (27 МГц), морской связи, VHF/UHF-диапазонов и других низкочастотных приложений. Из-за нестабильности сопротивления (возможное снижение с 50 Ом до 30–40 Ом) он не подходит для высокочастотных систем выше 300 МГц. Для более высоких частот рекомендуется рассмотреть разъемы N-типа или SMA, обеспечивающие стабильное сопротивление.

• Совместимость с RG-58. Подходит для популярных коаксиальных кабелей Ø5,0 мм, обеспечивая надежную передачу сигнала с минимальными потерями. Разъем может быть установлен как на провод с цельной центральной жилой (A/U), так и на версию с многопроволочным проводником (C/U);
• Монтаж на панель. Гайка позволяет закрепить разъем на корпусе оборудования, обеспечивая прочное соединение в стационарных системах. Если гайка не требуется для вашего проекта, можно использовать более простой вариант коннектора U-211F;

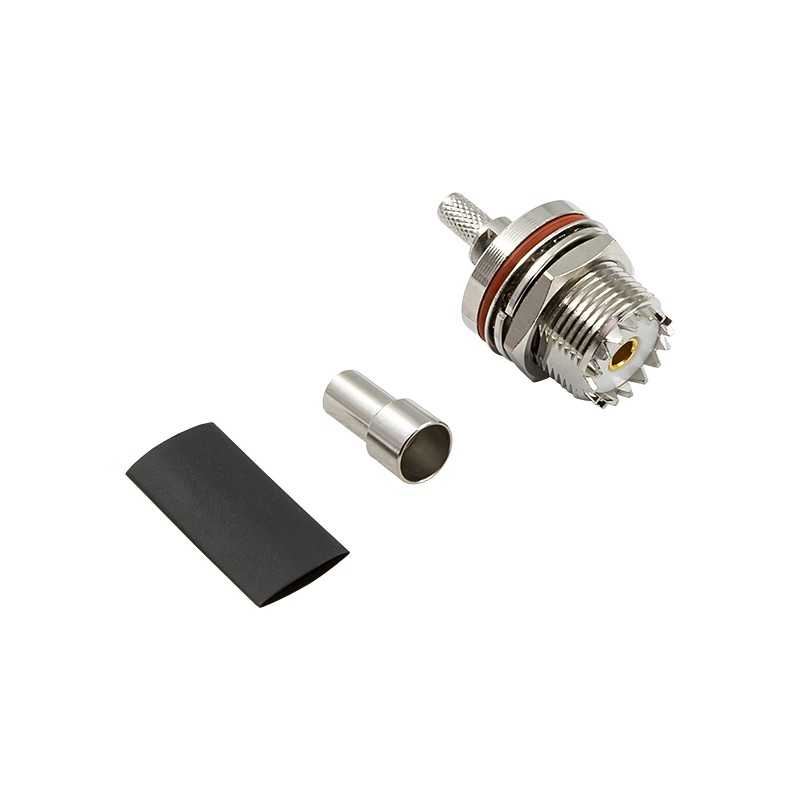

• Профессиональная установка. Пайка центрального контакта и обжим кабеля выполняются с помощью стандартных инструментов — паяльной станции, кримпера. Центральная игла встроенная, пайка осуществляется через окошко в хвостовой части;
• Долговечные материалы. Никелированный корпус защищает от коррозии, а позолоченный контакт улучшает проводимость;
• Универсальность для радиосвязи. Совместим с UHF-вилками (PL-259), что делает его востребованным для CB-радио, морской связи и других низкочастотных систем.

Принцип работы и установка

Разъем U-231F передает радиосигнал от антенны к радиостанции через кабель RG-58. Его конструкция обеспечивает совместимость с UHF-вилками, которые обычно устанавливаются на антенный кабель. Для монтажа необходимо зачистить кабель, обжать оплетку и припаять центральную жилу. Гайка позволяет зафиксировать разъем на панели, что исключает его смещение при эксплуатации.

U-231F используется в задачах, где требуется надежное соединение антенны с оборудованием:

• Подключение радиостанций в автомобилях, на судах или в стационарных пунктах;
• Создание удлинительных кабелей для выноса антенны на оптимальную высоту;
• Монтаж в системах радиосвязи на объектах, где требуется фиксация разъема на корпусе/панели;
• Ремонт или модификация стационарных радиостанций.

Разъем U-231F подходит для тех, кто ищет надежное решение для организации радиосвязи с возможностью панельного монтажа. Он сочетает классический обжимной монтаж, совместимость с популярными кабелями и долговечность благодаря качественным материалам. Купить разъем UHF-female для RG-58 можно прямо сейчас на сайте, а получить консультацию по выбору комплектующих — по телефону 8-800-3333-965 или через функцию «Заказать звонок»!
