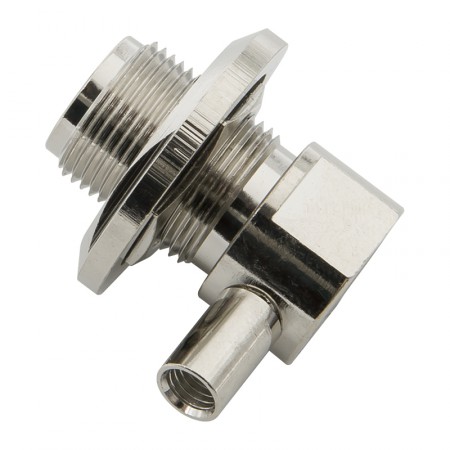

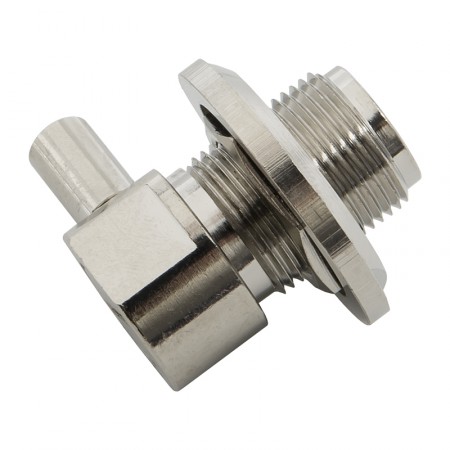

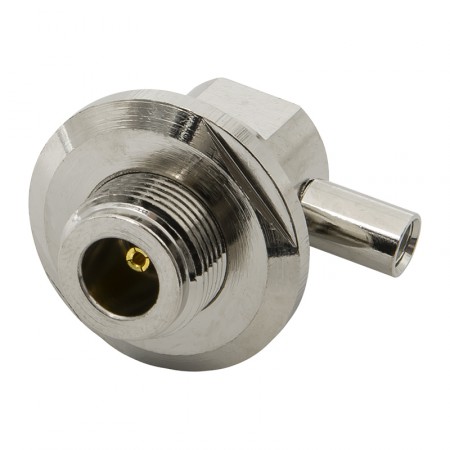

Разъём N-253F (N-female, угловой, с гайкой, накручивающийся, на кабель RG-58)

Цена: 660 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 3935

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Коннектор N-253F для кабельной серии RG-58 имеет необычный конструктив: это угловой разъем N-female с корпусной гайкой и накручивающимся способом фиксации. В отличие от других похожих коннекторов, N-253F не требует обжимных клещей или монтажа оплетки прижимным механизмом. Разъем просто навинчивается на разделанный кабель, а центральная жила припаивается через боковое «окошко»!

Когда применяется угловой коннектор N-female с гайкой?

Установка разъемов на кабель под углом 90° удобна для прокладки в труднодоступных местах и экономии пространства внутри корпусов. Поскольку розетка с гайкой часто применяется для фиксации на внешней оболочке устройства, такой конструктив упрощает внутреннюю коммутацию кабелей и часто является единственным возможным решением для размещения элементов.

  • По сравнению с обжимным коннектором N-251F, версия под накрутку проста в установке и не задействует кримперный инструмент. За счет внутренней резьбы на хвостовой части разъем просто накручивается на подготовленный участок кабеля;

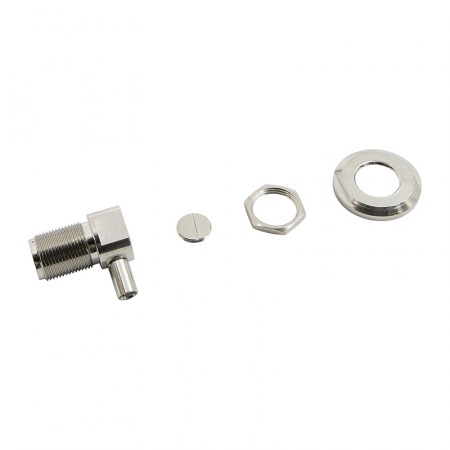

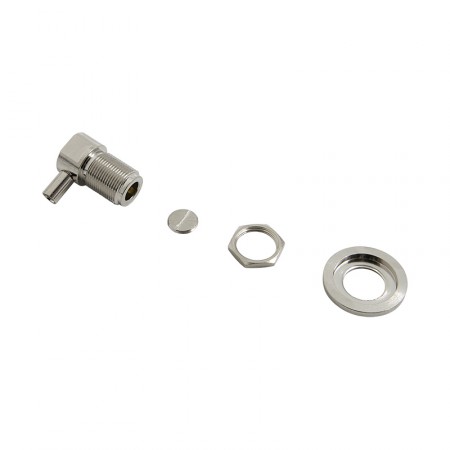

  • Пайка центрального контакта осуществляется через боковое отверстие, которое закрывается заглушкой. Таким образом, для монтажа требуется лишь паяльный инструмент;
  • Массивная гайка позволяет закрепить коннектор на пластиковой или металлической приборной панели. Такой подход используется при разработке и проектировании собственных устройств, содержащих радиомодуль или другое ВЧ-оборудование.

Разъем совместим с кабелями семейства RG-58, включая медную версию A/U и версию с многопроволочной жилой C/U. Этот вид кабеля имеет волновое сопротивление 50 Ом и часто используется в системах радиопередачи, включая рации, усиливающие системы с репитером и измерительное оборудование.

Разъем N-type: где встречается?

N-серия — одна из популярных разновидностей соединителей для передачи ВЧ-сигнала. Коннектор был изобретен в 1940-е гг. и с тех пор занимает уверенные позиции в сфере радиотехники. К преимуществам этой серии относятся низкие потери, надежный контакт (резьбовое соединение), широкий диапазон рабочих частот (до 11 ГГц), высокая стандартизированность. Хотя за прошедшие десятилетия инженерами были разработаны и предложены более современные и совершенные разъемы, N-тип остается одним из стандартов в области радиосвязи.

Розетки N-female, как правило, устанавливаются на корпусах устройств и служат для подключения к приемникам наружных антенн или других источников сигнала. Ответные вилки обычно монтируются на кабельных сборках.

«Расшифровка» названия из цифр и букв

N-253F является общепринятым сокращением, в котором «зашифрованы» основные параметры изделия:

  • N — серия соединителей N-type (50 Ом);
  • 2 — розетка («мама») с гнездовым контактом и внешней резьбой;
  • 5 — угловое приборное исполнение с гайкой для фиксации на панели (при использовании на кабельной сборке гайку можно снять);
  • 3 — крепление на провод методом накручивания;
  • F — совместимость с кабелями RG-58.

Чтобы приобрести накручивающийся разъем N-female, нажмите «В корзину». В списке отложенных товаров укажите нужное количество коннекторов и завершите формирование заказа. Наши менеджеры и инженеры ответят на технические вопросы по телефону 8-800-3333-965!

Характеристики
Разъем N-female
Тип центрального контакта гнездо
Марка кабеля RG-58
Волновое сопротивление 50 Ом
Частотный диапазон 0–11 ГГц
Монтаж оплетки накручивание на кабель
Монтаж центрального контакта пайка
Покрытие корпуса никель
Покрытие центрального контакта золото
Конструктивное исполнение приборный под гайку (угловой)
Способ крепления кабельная розетка
Вес 53 г
