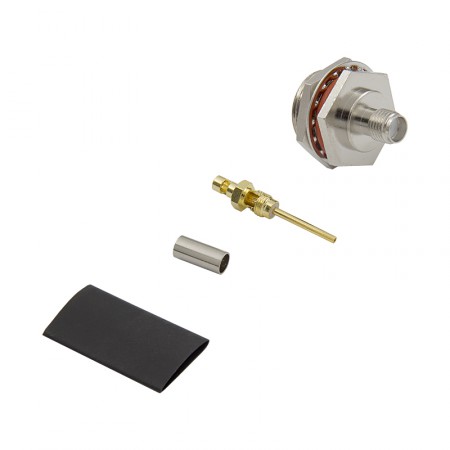

Разъём SMA female на кабели RG-178, RG-316 (на корпус, с уплотнителем, с гайкой, резьба M16)

Герметичная приборная розетка SMA для вывода антенного входа на стенку корпуса через резьбу M16. Коннектор рассчитан на тонкие кабели RG‑178 (пайка) или RG‑316 (обжим). Уплотнительное кольцо и затяжная гайка обеспечивают герметичность и жесткую фиксацию при установке в уличных боксах, щитах или корпусах оборудования.

Где применяется розетка SMA с уплотнителем и гайкой?

Коннектор востребован в устройствах, где важен герметичный ввод высокочастотного сигнала через стенку корпуса:

• Промышленные LTE‑роутеры и модемы, устанавливаемые вне помещений;
• Антенные боксы и гермоконтейнеры для репитеров и усилителей;
• Измерительное оборудование и стенды, работающие в условиях осадков;
• Бортовые системы транспорта и спецтехники (резьбовое соединение устойчиво к вибрации);
• Системы телеметрии и удаленного мониторинга;
• Организация приборных панелей на измерительных стендах.

Особенности герметичного приборного исполнения

Жесткое крепление на корпусе исключает повреждение монтажных проводов при подключении/отключении кабеля — вся механическая нагрузка приходится на корпус разъема, а не на паянные контакты. Уплотнительное кольцо обеспечивает защиту от пыли и влаги, что важно при установке оборудования на улице.

• Стандартный разъем SMA-female. Типовая розетка 50 Ом подходит к многочисленным радиоприборам сотовой связи и прочих видов беспроводных коммуникаций. Рабочий диапазон частот — до 18 ГГц;
• Совместимость с кабелями RG-178 и RG-316/RG-174. Эти марки тонких коаксиальных проводов обычно используются для коротких коммутаций внутри оборудования, когда необходимо подсоединить радиомодуль ко внешнему источнику или антенне;
• Установка пайкой или обжимом. На более тонкий кабель RG-178 (⌀1,8 мм) разъем устанавливается методом пайки оплетки, а более толстые разновидности RG-316/174 (⌀2,5–2,8 мм) монтируются обжимным способом;
• Монтаж на панель через резьбу M16. Разъем ввинчивается в заранее подготовленное отверстие и прижимается гайкой. Уплотнительное резиновое кольцо дает защиту от влаги и пыли. Если герметичный монтаж не является приоритетом, можно использовать более простые версии коннекторов S-235M или S-211L.

Процесс монтажа разъема

Просверлите в стенке корпуса отверстие нужного диаметра, при необходимости нарежьте резьбу M16. Затем произведите монтаж центрального пина на кабель пайкой. Способ монтажа оплетки зависит от марки выбранного кабеля:

• Для серии RG-178: оплетка помещается внутри хвостовой части и припаивается через «окошко», обжимной инструмент не используется;
• Для серии RG-316/RG-174: оплетка распределяется снаружи хвостовой части и обжимается гильзой с использованием подходящих клещей.

По завершении монтажа ввинтите центральный пин в корпус разъема. Для защиты места обжима/пайки от пыли и влажности на хвостовую часть коннектора устанавливается термоусадочная трубка. На последнем этапе готовый разъем с кабелем ввинчивается в подготовленное отверстие M16.
