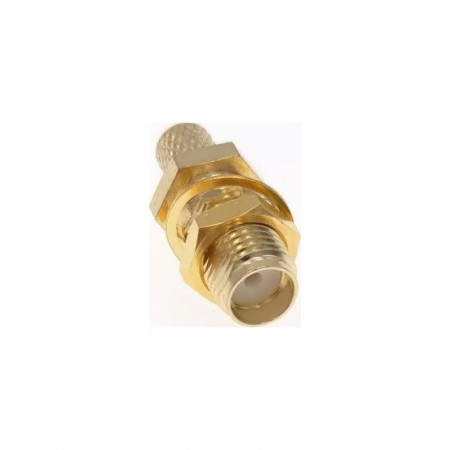

Разъём S-231F (SMA-female, обжимной, с гайкой, на кабель RG-58)

Цена: 90 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 3759

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Коннектор SMA-female (розетка, «мама»), совместимый с популярными марками радиокабелей RG-58. Разъем S-231F имеет приборное исполнение (с гайкой) и может использовать как для установки на переносные кабельные сборки (джамперы), так и для фиксированного размещения на корпусе устройства.

Для чего применяются SMA-коннекторы?

Аббревиатура SMA расшифровывается как SubMiniature version A, что указывает на компактный, миниатюрный корпус разъема. Эти соединители используются, когда необходимо оптимизировать использование пространства на приборных панелях или кабельных линиях, сохранив при этом высокую производительность, совместимость с основными стандартами беспроводной связи и устойчивость к вибрациям.

Разъемы SMA-типа обычно размещаются на таких приборах, как комнатные LTE-маршрутизаторы, корпусные модемы и GSM-терминалы, антенные усилители и автомобильные репитеры. Часто этот тип коннектора можно встретить на измерительных приборах, включая анализаторы или генераторы сигнала.

К преимуществам серии относится широкий диапазон рабочих частот (0–18 ГГц), который охватывает все ключевые разновидности беспроводных сигналов: мобильную связь, геопозиционирование, WiFi, разнообразные ISM-диапазоны.

Обжимной разъем SMA-мама с гайкой

Коннектор S-231F — это розетка, которая устанавливается на кабели 50 Ом диаметром 5 мм, такие как RG-58 A/U, RG-58 C/U и похожие. Как правило, этот тип коаксиальных проводов подходит для коммутации на средние расстояния (5–10 м).

Наименование коннектора имеет следующую расшифровку:

  • S — серия SMA;
  • 2 — тип «мама» (розетка, гнездовой контакт);

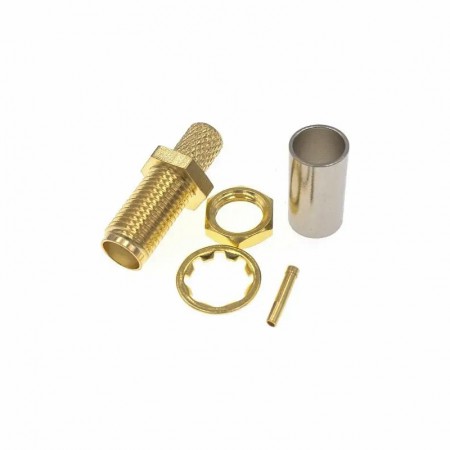

  • 3 — прямое приборное исполнение (в комплект входит гайка и шайба, чтобы зафиксировать разъем на наружной оболочке вашего устройства);
  • 1 — монтаж корпуса посредством обжима гильзы (с использованием кримперного инструмента);
  • F — совместимый кабель серии RG-58.

Для монтажа разъема, помимо обжимных клещей, также понадобится зажигалка или паяльная станция (для установки центрального контакта на жилу кабеля).

Чтобы купить коннектор S-231F (SMA-female для RG-58 с гайкой), просто отложите товар в корзину, а затем оформите заказ онлайн. Наши менеджеры всегда ответят на ваши вопросы и помогут не ошибиться с выбором оборудования по телефону 8-800-3333-965!

Характеристики
Разъем SMA-female
Тип центрального контакта гнездо
Марка кабеля RG-58
Волновое сопротивление 50 Ом
Частотный диапазон 0–18 ГГц
Монтаж оплетки обжимной
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение прямое (приборное с гайкой)
Способ крепления кабельная розетка
Вес 3 г
