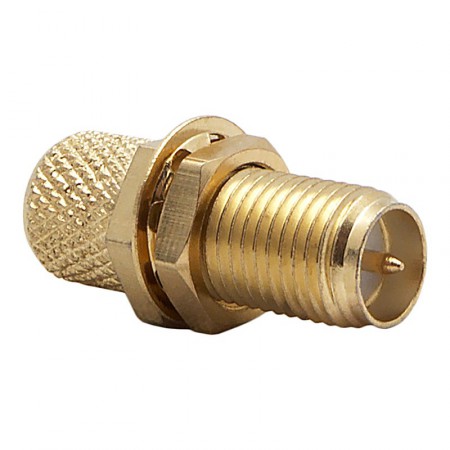

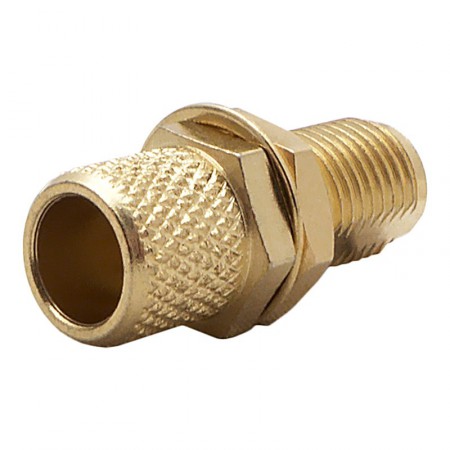

Разъём S-A231/5D (RP-SMA-female, обжимной, с гайкой, на кабель 5D, реверсный)

Разъем реверсивного типа RP-SMA-female для радиокабелей 50 Ом серии 5D-FB и аналогичных (Ø7,5 мм). Этот вид коннектора широко применяется с WiFi-оборудованием, часто устанавливается на корпусы устройств или монтируется на кабельные линии, соединяющие точки доступа с антеннами и другими аксессуарами. Монтаж разъема — обжимной с пайкой центрального контакта.

Реверсивные разъемы RP-SMA: в чем особенность и когда применяются?

Серия разъемов Reverse Polarity SMA была спроектирована эксклюзивно для WiFi-оборудования. По задумке профильного комитета, новая версия разъема должна была быть несовместима с уже существующими на рынке решениями, чтобы сертифицированные WiFi-устройства могли использоваться только с такими же разрешенными комплектующими. Для достижения этой цели за основу был взят распространенный коннектор SMA, и в него были внесены изменения. Гнездовой контакт с «мамы» был перенесен на вилку, а штырь с «папы» — на розетку.

Коннекторы RP-SMA сохранили все преимущества оригинальных соединительных элементов, включая:

• Универсальный импеданс 50 Ом, принятый в индустрии радиооборудования;
• Очень широкий диапазон рабочих частот (до 18 ГГц), охватывающий все разновидности беспроводной связи, в том числе WiFi, сотовые коммуникации, GNSS, прочие диапазоны радиосвязи;
• Миниатюрность, которая позволяет разместить антенные входы на небольших корпусах точек доступа и антенн;
• Надежность, устойчивость к внешним погодным и механическим воздействиям, вибрациям.

Розетка RP-SMA на кабель 5D: особенности монтажа

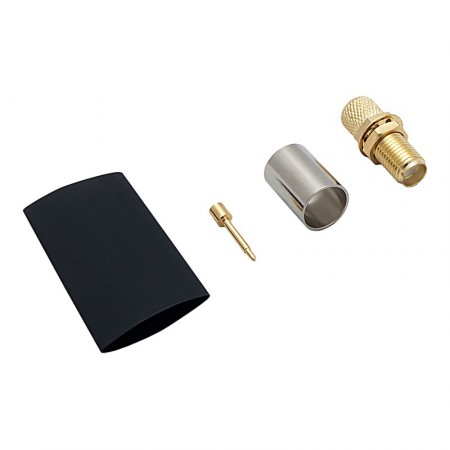

Коннектор S-A231/5D монтируется на радиокабель 50 Ом, такой как 5D-FB и аналоги, посредством обжима. Установка требует наличия подходящих обжимных клещей и паяльного инструмента. Наличие гайки допускает фиксацию корпуса на предварительно перфорированном металлическом или пластиковом корпусе любого прибора.

Название разъема содержит основные характеристики изделия:

• S — семейство SMA-коннекторов;
• A — версия с обратной полярностью;
• 2 — female-тип (розетка, «мама»);
• 3 — конструкция прямая, с гайкой под приборную панель;
• 1 — классический монтаж обжимом;
• 5D — совместимая серия кабеля (разъем может быть установлен на кабель 5D-FB с омедненной жилой или медной жилой).

Именно обжимной метод соединения является превалирующим при производстве заводских кабельных сборок, к которым предъявляются повышенные требования по долговечности и износостойкости.

Чтобы купить реверсивный коннектор RP-SMA-female для серии кабелей 5D, нажмите «В корзину» и перейдите на страницу формирования заказа. После оформления заказа вам обязательно перезвонит менеджер. Возникли вопросы, которые вы хотите задать перед покупкой? Позвоните нам по телефону 8-800-3333-965 или закажите обратный звонок!
