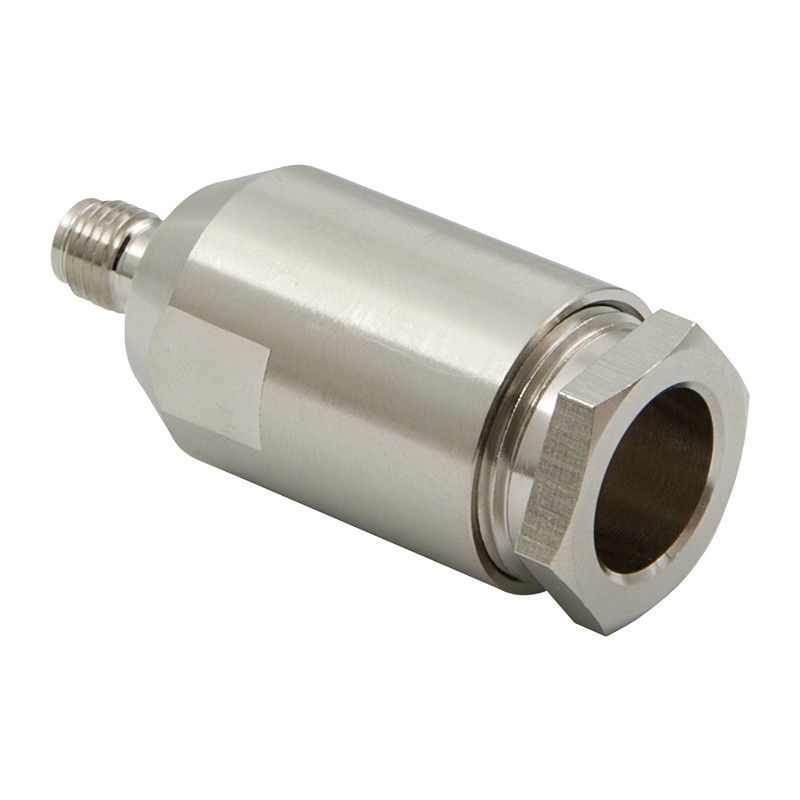

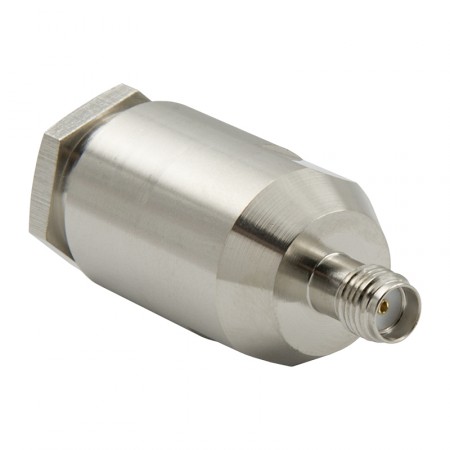

Разъём S-212B (SMA-female, прижимной, для кабеля RG-213)

Розетка SMA прижимного типа для монтажа на толстый коаксиальный кабель RG-213. Конструкция разъема позволяет установить его без специального обжимного инструмента. Фиксация происходит за счет затягивания резьбовой гайки, а центральная жила кабеля присоединяется пайкой.

Основные сферы применения

Разъемы SMA с сопротивлением 50 Ом используются для передачи сигналов высокой частоты, вплоть до 18 ГГц. Этот компактный разъем устанавливается на оборудовании сотовой связи (GSM-терминалы, роутеры, модемы), модулях IoT/M2M и других устройствах, которые нуждаются в приеме или передаче радиосигнала.

Кабель с SMA-female может понадобиться для:

• Подключения к оборудованию, на корпусе которого установлена вилка SMA-male;
• Изготовления переходника или удлинителя, когда нужно соединить два кабеля, оба из которых заканчиваются SMA-вилками;
• Создания ремонтных вставок в существующие антенно-фидерные тракты.

Модель S-212B предназначена для монтажа на коаксиальный кабель RG-213. Этот коаксиал имеет внешний диаметр 10,3 мм и характеризуется низким погонным затуханием. Его используют для прокладки фидерных линий длиной 10–30 метров, например, между уличной антенной и роутером или репитером в помещении.

Особенности и преимущества прижимного монтажа

Ключевое отличие прижимного штекера от обжимного — способ фиксации на кабеле. Вместо обжима специальным кримпером здесь используется механическое прижатие экранирующей оплетки при закручивании корпусной гайки.

Это дает практическое преимущество: для разового или домашнего монтажа не нужно приобретать профессиональный инструмент. Достаточно паяльника для центрального контакта и двух гаечных ключей для финальной затяжки.

Конструкция и порядок сборки

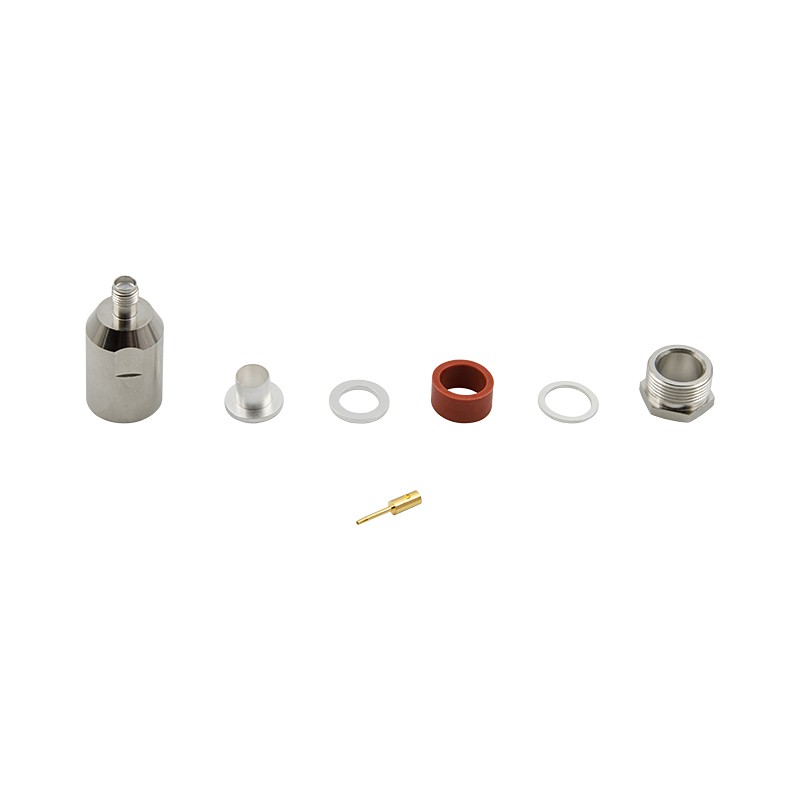

Коннектор состоит из набора компонентов, которые в определенной последовательности надеваются на кабель. В комплект входят резьбовая гайка, две металлические шайбы, уплотнительное кольцо, прижимная втулка («грибок»), центральный контакт и основной корпус.

Для корректного монтажа важно строго следовать инструкции производителя. Ошибка на любом этапе может привести к плохому электрическому контакту или повреждению кабеля!

Артикул изделия S-212B отражает его основные характеристики:

• S — серия разъема: SMA (SubMiniature version A);
• 2 — тип: female (розетка, «мама»);
• 1 — форма корпуса: прямая;
• 2 — способ крепления: прижимной;
• B — совместимость с кабелем: исполнение для RG-213.

Чтобы купить коннектор, добавьте его в корзину и оформите заказ на сайте.

Если вам нужен не отдельный разъем, а готовая кабельная сборка нужной длины с установленными коннекторами, мы изготовим ее по вашим техническим требованиям. Для обсуждения деталей заказа позвоните по телефону 8-800-3333-965!

Разъем S-212 — инструкция по установке [PDF, ~758Kb]
