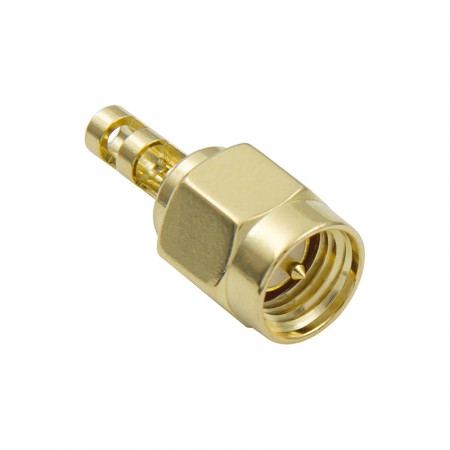

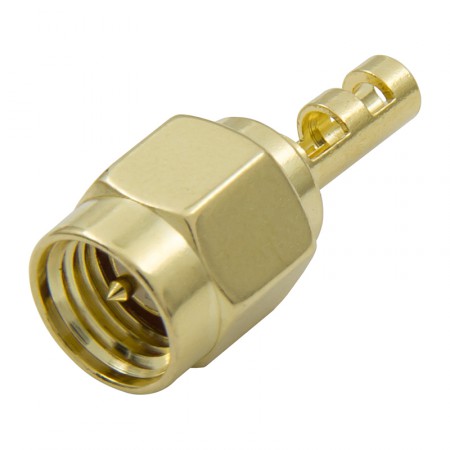

Разъём S-115M (SMA-male, напаиваемый, на кабель RG-178)

S-115M — штекер серии SMA под пайку на коаксиал RG-178. Центральный пин и оплетка фиксируются пайкой, не требуя использования обжимного инструмента. Для монтажа в хвостовой части предусмотрены окошки, которые дают прямой доступ к месту соединения и позволяют осуществлять пайку без необходимости разбирать коннектор. Покрытие центрального контакта и корпуса защищает от коррозии.

Расшифровка обозначения:

• S — серия SubMiniature version A;
• 1 — вилка (папа, male);
• 1 — прямая конструкция;
• 5 — монтаж оплетки пайкой;
• M — кабельная группа RG-178.

Для чего нужен этот разъем?

Штекер SMA — наиболее распространенная ответная часть к розеткам на роутерах, репитерах, LTE-модемах и разнообразных радиомодулях. S-115M применяют при изготовлении пигтейлов — гибких перемычек, которые соединяют разнотипные входы оборудования. Типичная схема — один конец пигтейла подключается к плате, другой соединяет оборудование с антенной или внешним измерительным прибором.

Кабель RG-178 выбирают там, где места мало: наружный диаметр около 1,8 мм позволяет укладывать проводник в стесненном пространстве, прокладывать через узкие каналы, делать аккуратные витки внутри корпуса прибора. За компактность приходится платить затуханием — на длинных трассах оно заметно, поэтому такой коаксиал используют на отрезках до 30–50 сантиметров.

Установка разъема без обжима

Разъемы SMA-male для кабеля RG-178 могут выпускаться в обжимной версии, требующей специального инструмента (кримпера). Разъем S-115M, однако, имеет другую конструкцию и подойдет тем, кто работает с пайкой: в единичном производстве, при доработке готового изделия или когда нужного обжимного инструмента нет под рукой.

• Вилка SMA-male для РЧ-оборудования. Коннектор имеет центральный штырь и внутреннюю резьбу. Стандартная серия SMA с волновым сопротивлением 50 Ом широко используется в различном радиооборудовании (сотовая связь, передатчики IoT/M2M, дроны и т. п.). Частотный диапазон — до 18 ГГц;
• Совместимость с кабельной серией RG-178. Размеры коннектора рассчитаны специально для кабеля ⌀1,8 мм. Такой тонкий провод часто используется при производстве пигтейлов, а также при сборке аппаратуры (выполнение внутриблочных соединений);

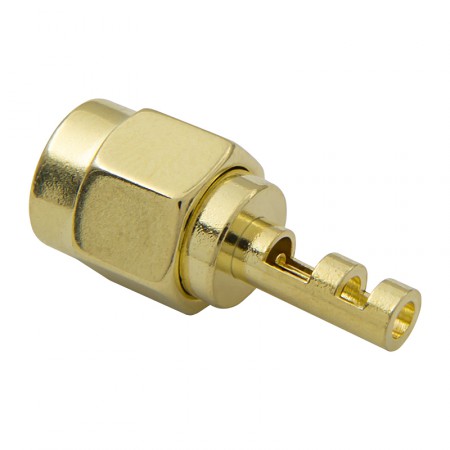

• Монтаж под пайку. В хвостовой части разъема предусмотрены два отверстия («окошки») для пайки центральной жилы и оплетки кабеля. Использование обжимного инструмента не требуется. При монтаже необходимо быть аккуратным, чтобы не допустить контакт между проводником и оплеткой/корпусом через припой.

Чтобы купить разъем SMA-male под кабель RG-178, положите товар в корзину и оформите заказ на сайте. По вопросам звоните по номеру 8-800-3333-965 — наши инженеры ответят на ваши вопросы!
