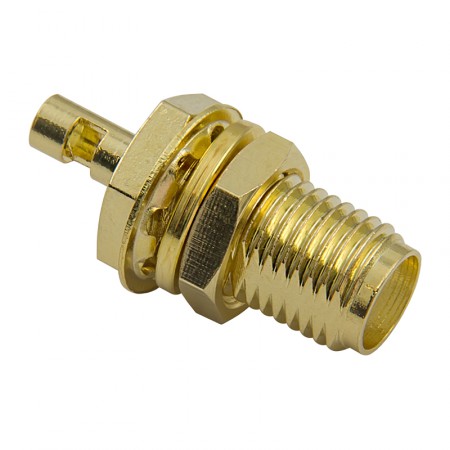

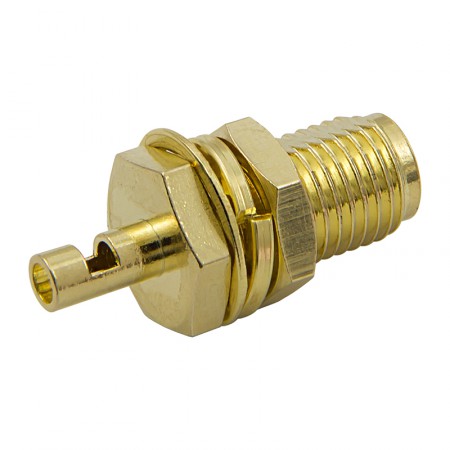

Разъём S-235M (SMA-female, напаиваемый, на кабель RG-178)

Розетка SMA для установки на тонкий коаксиальный кабель RG-178 методом пайки. Основное применение — изготовление пигтейлов: коротких коммутационных перемычек между платой или модулем и антенным входом устройства. В хвостовой части корпуса предусмотрено отверстие для нанесения припоя. В комплект входит гайка для приборного монтажа — разъем можно зафиксировать на панели корпуса устройства.

Расшифровка обозначения:

• S — серия SMA;
• 2 — розетка (мама, female);
• 3 — приборное исполнение под гайку;
• 5 — монтаж оплетки пайкой;
• M — кабельная группа RG-178.

Пайка вместо обжима

Для коаксиала RG-178 существуют и обжимные версии разъемов SMA-female — их монтируют специальным опрессовочным оборудованием. S-235M — альтернатива для тех, кто предпочитает или вынужден работать с пайкой: в мелкосерийном производстве, при ремонте или при отсутствии обжимного инструмента.

Паяное соединение при правильном исполнении обеспечивает достаточную надежность контакта. Ключевое условие — не перегреть кабель: у RG-178 тонкий диэлектрик, и лишние секунды нагрева могут его повредить. Отверстие в хвостовике служит для пайки — оно заполняется припоем, который фиксирует провод в коннекторе.

Конструктив и покрытия

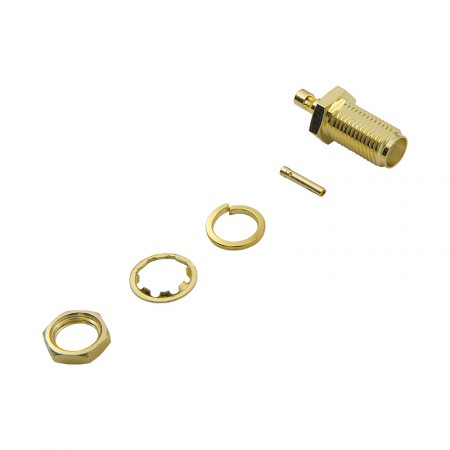

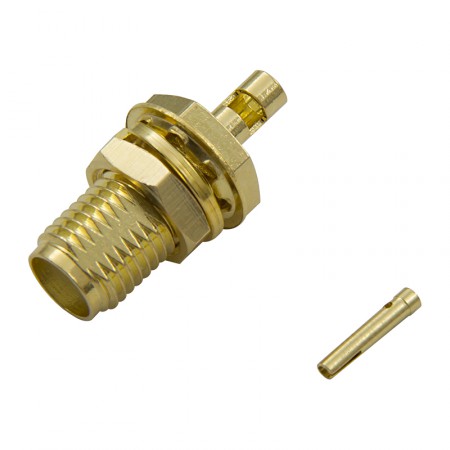

Разъем состоит из корпуса, иглы для напайки на кабельную жилу и приборной гайки. Для установки коннектора понадобится лишь паяльный инструмент и стриппер для подготовки кабеля (как альтернатива — канцелярский нож с тонких лезвием).

• Для кабеля RG-178. Это один из тонких коаксиалов, применяемых в радиочастотной технике: его наружный диаметр обычно не превышает 1,8 мм. Он удобен там, где важна компактность: плотная внутренняя разводка приборов, гибкие перемычки, пигтейлы для радиомодулей. Малый диаметр означает и более высокое затухание по сравнению с толстыми кабелями, поэтому этот коаксиал используют на коротких трассах — обычно до 30 см;
• Гайка для приборного монтажа. Наличие гайки в комплекте позволяет устанавливать розетку на корпус устройства или приборную панель. В этом случае разъем фиксируется в заранее подготовленном отверстии, а гайка прижимает корпус и фиксирует его в одном положении;
• Долговечные материалы. Защитное покрытие корпуса и позолота контакта продлевают срок службы разъема. Это особенно важно при длительной эксплуатации в составе измерительной аппаратуры, где часто происходит переключение компонентов.

Если вы ищете разъем для изготовления антенного адаптера, проще приобрести готовый пигтейл. В каталоге вы найдете множество пигтейлов с разной конфигурацией разъемов и длиной кабелей.

Чтобы купить разъем SMA-female для RG-178, оформите заказ на сайте! По вопросам звоните по номеру 8-800-3333-965: наши специалисты подробно ответят!
