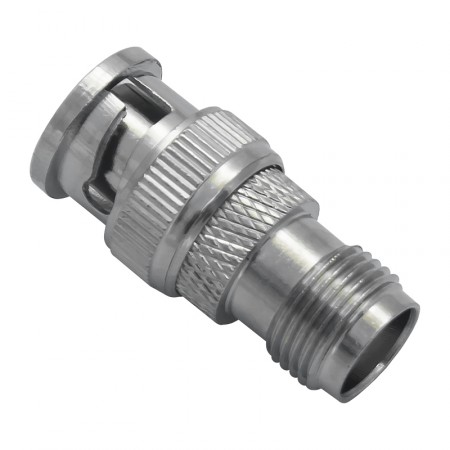

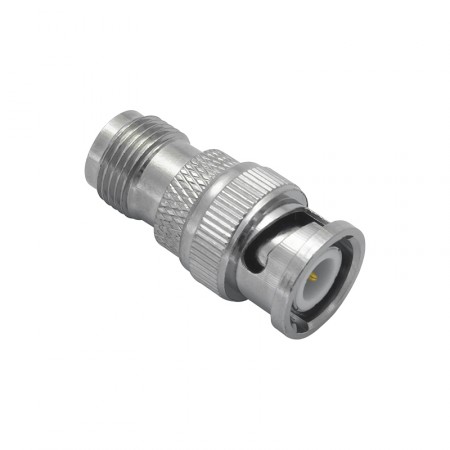

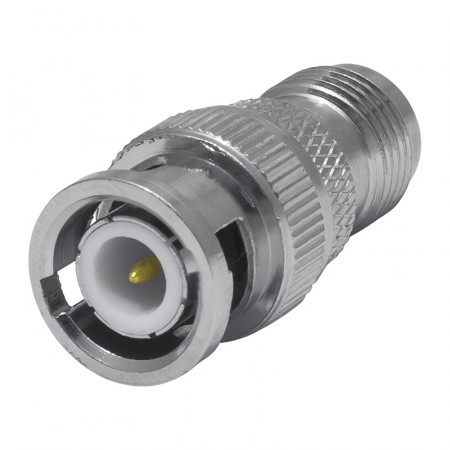

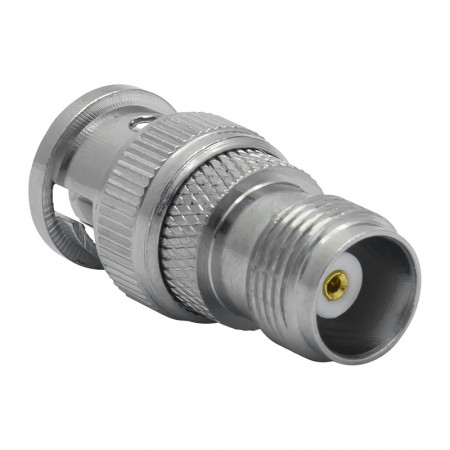

Переходник TB-321 TNC-female - BNC-male

Адаптер TB-321 служит для соединения оборудования и радиокабелей, которые оснащены разъемами разных серий. На одной стороне переходника находится коннектор «мама» (розетка) типа TNC, на обратной — «папа» (вилка) типа BNC. Несмотря на сходство в дизайне и структуре, эти коннекторы имеют разный тип соединителей (байонет и резьба). Для соединения разнотипного оборудования используются переходники.

Коннекторы BNC с поворотной фиксацией

Разъем серии BNC был разработан в 1930-е годы совместно Полом Нилом и Карлом Концельманом. Поскольку для соединения вилки и розетки в коннекторе применялся блокирующий механизм с поворотной фиксацией (байонет), разъем получил название «Bayonet Neill–Concelman», сокращенно BNC.

Классические разъемы этой серии рассчитаны на волновое сопротивление 50 Ом и подходят для разнообразных применений в сфере радиокоммуникаций и видеопередачи. Стандартная рабочая частота: от 0 до 4 ГГц. Применение соединителя охватывает:

• Оборудование для передачи ВЧ-сигнала (особенно в радиолюбительском секторе, на антеннах, передатчиках);
• Трансляция видео в системах аналогового видеонаблюдения (соединение камер с рекордерами);
• Авионика и другое профессиональное радиооборудование;
• Измерительные приборы, генераторы, пауэр-сенсоры и т. п.

Разъем TNC: усовершенствованная версия с резьбой

Соединители серии TNC стали усовершенствованной версией BNC, в которой байонетное соединение было заменено резьбовым. Это позволило повысить надежность и износостойкость, улучшить устойчивость к тряске и физическим воздействиям. Рабочий диапазон коннекторов стал достигать 11 ГГц. По своим габаритам и другим техническим параметрам серия TNC унаследовала все черты предшественника.

Соединение оборудования с разъемами BNC и TNC

Чтобы соединить оборудование или кабельные сборки, имеющие коннекторы разного типа, требуется использовать переходник. TB-321 имеет волновое сопротивление 50 Ом и подходит для коммутации различных устройств. Например, с его помощью можно подключить кабельную сборку TNC-male к оборудованию с розеткой BNC.

Чтобы купить адаптер TB-321, добавьте товар в корзину и оформите заказ на сайте. Для подбора оборудования и проверки совместимости комплектующих позвоните по телефону 8-800-3333-965 или воспользуйтесь «обратным звонком»!
