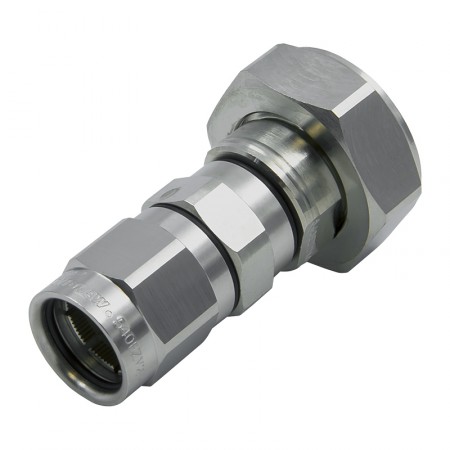

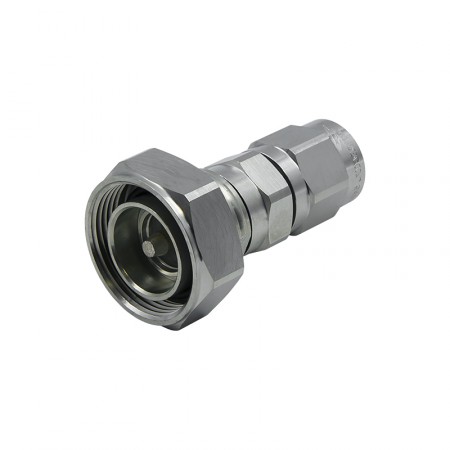

Разъём Andrew 540EZDM (DIN-male, прижимной, на кабель 1/2)

Цена: 600 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 3766

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Надежный разъем промышленного класса 7/16 DIN на фидерный кабель 1/2″ от известного производителя радиочастотных комплектующих Andrew (Commscope). Коннектор имеет высокую точность исполнения, а при его производстве использованы исключительно качественные материалы. Установка на кабель осуществляется прижимным методом.

Разъемы семейства 7/16 DIN: где применяются?

Соединители 7/16 DIN используются с фидерными кабелями 50 Ом большого диаметра в системах операторов сотовой связи, гибридных DAS-системах и прочих индустриальных ВЧ-применениях. Благодаря низким показателям интермодуляции и вносимых помех, надежности и долговечности, эти коннекторы активно применяются в профессиональных коммуникационных системах. Как правило, на проводе устанавливается male-версия разъема (вилка), а на корпусе устройства — female-версия (розетка).

Andrew 540EZDM (альтернативная маркировка — 540EZV2) спроектирован для работы в широком диапазоне частот от 0 до 8800 МГц, что обеспечивает его совместимость с оборудованием базовых станций ключевых стандартов мобильной связи.

Коннекторы 7/16 DIN исторически получили свое название благодаря диаметру внутреннего (Ø7 мм) и внешнего (Ø16 мм) контактов. Это крупные массивные соединители, которые обеспечивают надежную передачу сигнала за счет резьбового способа соединения вилки и розетки.

Соединитель для кабельных линий 1/2″

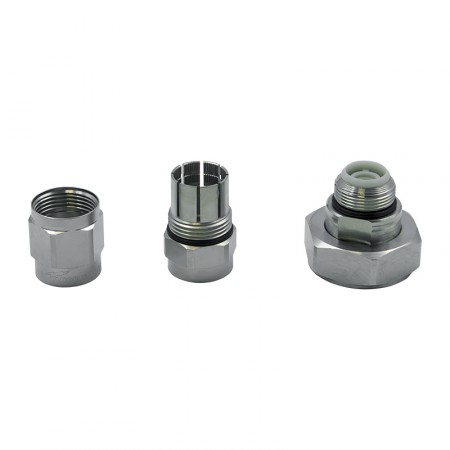

Вилка 540EZDM совместима с фидерным кабелем 1/2″ от ключевых производителей, в том числе Andrew, Hengxin, RFS, Baltic Signal и др. Разъем имеет прижимной конструктив: для его установки требуется лишь подготовить (разделать) конец фидерного кабеля.

Как правило, кабельные линии 1/2″ применяются как профессиональное решение для передачи ВЧ-сигнала с низкими потерями. Этот кабель имеет внушительный диаметр (16 мм) и надежный защитный экран из сплошной медной трубки. Такие фидерные линии передают сигнал с минимальными искажениями, не подвергаются воздействию внешних помех и могут применяться в многометровых трассах.

Особенности разъема 540EZDM:

  • Доказанное качество американского производителя оборудования для сетей связи Commscope Andrew;
  • Качественные материалы и сплавы, включая триметаллическое покрытие внешнего контакта и серебряное покрытие внутреннего проводника;
  • Семейство продуктов EZfit для простой установки на кабель с использованием одних лишь инструментов для разделки и зачистки фидера;
  • Высокая рабочая частот (до 8,8 ГГц) при низких обратных потерях (не более 38 дБ) и малом КСВн (не более 1,29);
  • Защита от влаги и пыли по стандарту IP68;
  • Устойчивость к высоким и низким температурам (от ­40°C до +85°C).

Чтобы купить коннектор 540EZDMV2 от Andrew, нажмите кнопку «В корзину» и перейдите к оформлению заказа онлайн. Столкнулись со сложностями и вопросами? Наши менеджеры объяснят, как оформить заказ, и ответят на вопросы о товарах по телефону 8-800-3333-965!

Разъем Andrew 540EZDM (540EZV2) — паспорт [PDF, ~286Kb]

Характеристики
Разъем 7/16 DIN-male
Марка кабеля 1/2″
Волновое сопротивление 50 Ом
Частотный диапазон 0–8800 МГц
Вносимые потери 0,05 дБ
Уровень интермодуляционных искажений третьего порядка (PIM3) ≤ -115 дБн (при несущих 2x43 дБм на частоте 1890 МГц)
Максимальное рабочее напряжение 1980В (RMS)
Испытательное напряжение постоянного тока 4000В
Сопротивление внешнего контакта ≤ 1,5 мОм
Сопротивление внутреннего контакта ≤ 0,8 мОм
Сопротивление изоляции ≥ 5000 МОм
Средняя мощность 1,0 кВт (на частоте 900 МГц)
Пиковая мощность 40 кВт
Эффективность экранирования -110 дБ
КСВн (коэффициент стоячей волны по напряжению) 50–1000 МГц: 1,03
1000–1900 МГц: 1,03
1900–2200 МГц: 1,05
2200–2700 МГц: 1,05
2700–3600 МГц: 1,11
3000–6000 МГц: 1,25
6000–8000 МГц: 1,29
Возвратные потери 50–1000 МГц: 38 дБ
1000–1900 МГц: 36 дБ
1900–2200 МГц: 33 дБ
2200–2700 МГц: 33 дБ
2700–3600 МГц: 26 дБ
3000–6000 МГц: 19 дБ
6000–8000 МГц: 18 дБ
Монтаж на гофру прижимной
Конструктивное исполнение прямое
Покрытие внешнего контакта триметаллическое
Покрытие внутреннего контакта серебро
Количество циклов установки 25
Количество циклов соединений 500
Метод тестирования надежности IEC 61169­4:9.5
Усилие вставки 200,17 Н
Метод тестирования усилия вставки IEC 61169­1:15.2.4
Сила затяжки соединительной гайки 25 Н-м
Сила удержания соединительной гайки 1000 Н
Метод тестирования силы удержания MIL­C­39012C­3.25, 4.6.22
Глубина погружения 1 м
Метод тестирования погружением IEC 60529:2001, IP68
Метод испытания влагостойкости IEC 60529:2001, IP66
Метод испытания на влажность MIL­STD­202F, Method 106F
Метод испытания на механический удар MIL­STD­202, Method 213, Test Condition I
Метод испытания на вибрацию IEC 60068­2­6
Устойчивость к коррозии MIL­STD­1344A, Method 1001.1, Test Condition A
Рабочая температура ­40°C до +85°C
Температура хранения ­55°C до +85°C
Размер 56,85 x Ø36,00 мм
Вес 102,41 г
