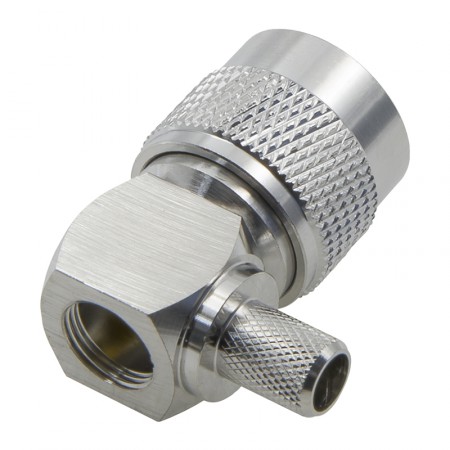

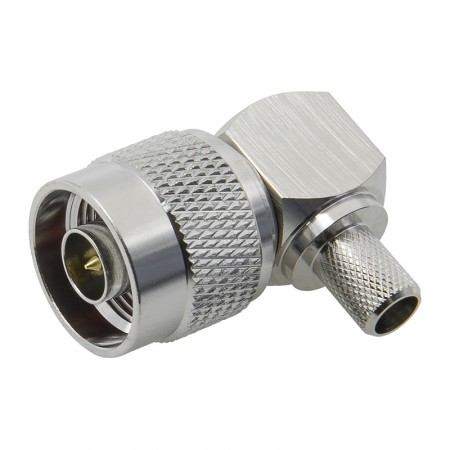

Разъём N-121/5D (N-male, обжимной, угловой, на кабель 5D)

Коннектор типа N-male (вилка), совместимый с популярной маркой коаксиальных кабелей 5D-FB и аналогами. Разъем имеет угловой конструктив и монтируется на кабель обжимным методом. Использование угловых соединителей удобно, когда подключаемое оборудование располагается в тесных пространствах или размещено под неудобным углом, препятствующим прямому подводу кабеля.

Для каких устройств применяются N-коннекторы?

Коннекторы N-типа являются популярными соединителями для подключения антенн к приемникам и передатчикам ВЧ-сигнала. Встретить эти разъемы можно на самых разных типах устройств, включая усилители связи (репитеры), точки доступа, измерительные приборы и многочисленные пассивные компоненты антенных систем (делители, диплексеры, аттенюаторы, нагрузки).

N-разъем был разработан в 1940-е гг. и изначально применялся для военных нужд. Позже он получил распространение в гражданской радиотехнике. Среди его преимуществ — достаточно массивный корпус с прочным резьбовым соединение вилки и розетки, что обеспечивает стабильный контакт и устойчивость к вибрациям. Общепринятое волновое сопротивление 50 Ом гарантирует минимальные потери мощности при использовании с радиокабелями.

Разъем прижимного типа для углового подключения

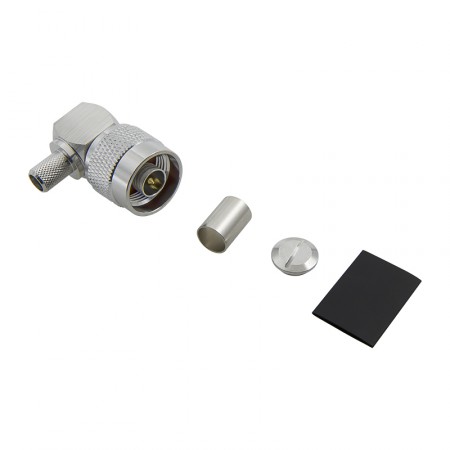

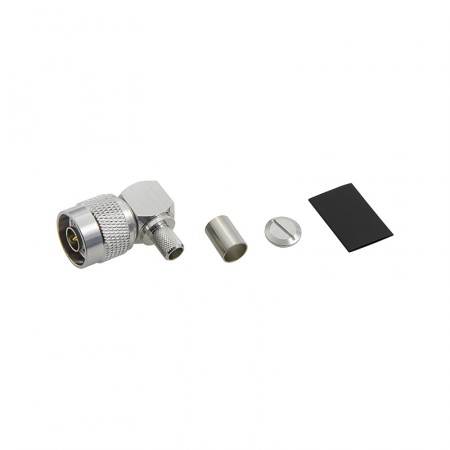

N-121/5D — это угловой коннектор, который монтируется на кабель 5D-FB методом обжима. Для монтажа применяются специальные клещи, которые деформируют металлическую втулку и прижимают ее к хвостовой части разъема и небольшому участку кабеля. Кабель 5D-FB (Ø7,5 мм) доступен в вариантах CCA и CU и обыкновенно применяется для коммутации оборудования на участках протяженностью 10–20 м.

Название разъема содержит указание на его основные характеристики:

• N — серия коннекторов N-type;
• 1 — тип разъема «вилка» («папа»);
• 2 — угловой конструктив, удобный для подвода кабеля к труднодоступным разъемам в условиях ограниченного пространства;
• 1 — установка на провод обжимным методом (центральный пин требует пайки);
• 5D — серия совместимого кабеля (5D-FB и аналоги 50 Ом схожего диаметра).

Коннекторы обжимной серии гарантируют устойчивость кабельной сборки к нагрузкам и частым переподключениям. Для тех случаев, когда в наличии отсутствуют обжимные клещи и требуется быстрый монтаж коннектора, используется прижимной вариант с индексом N-122/5D.

Чтобы купить угловой разъем N-male под обжим, добавьте товар в корзину. Весь процесс заказа производится через наш сайт, а после оформления вам позвонит менеджер для уточнения данных. Вы также можете обратиться к нам по номеру 8-800-3333-965, чтобы задать вопросы об оборудовании или заказать разработку персонального проекта усиления связи!
