Разъём S-A231L (RP-SMA-female, обжимной, с гайкой, на кабель RG-174, RG-316, реверсный)

Цена: 90 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Под заказ

Артикул: 3763

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

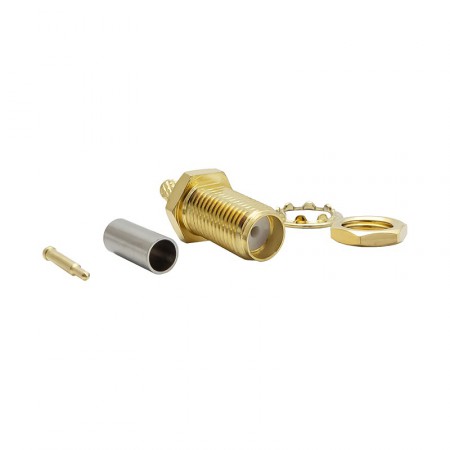

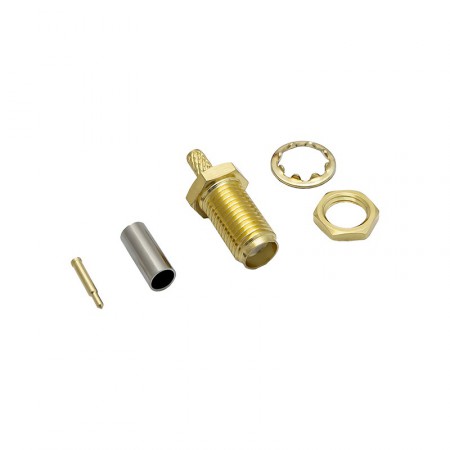

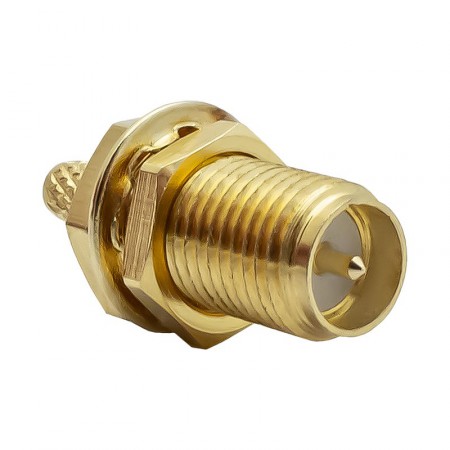

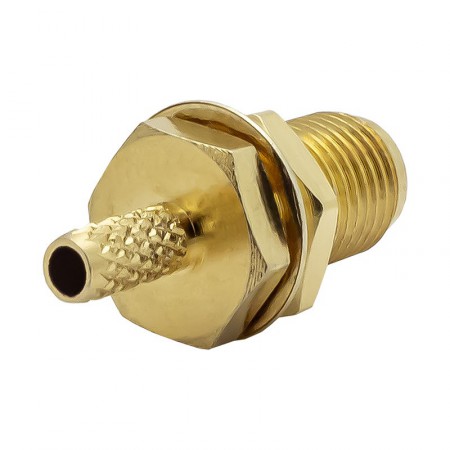

Обжимной коннектор RP-SMA-female («мама») для тонких радиокабелей. Эта розетка подходит к кабелям марок RG-174, RG-316 и аналогичным. Установка посредством обжима гарантирует долговечность итогового изделия. Особенностью разъема S-A231 является наличие гайки и шайбы, с помощью которых коннектор может быть интегрирован с корпусом устройства.

Реверсивная розетка для WiFi-оборудования

Коннекторы серии RP-SMA имеют конструкцию с обратной полярностью (реверс) и этим отличаются от своих предшественников, оригинальных SMA. Хотя вилка и розетка внешне похожи на своего «предка», они имеют измененную конструкцию: центральный пин перенесен на разъем-маму, а гнездо помещено на вилку-папу. Это изменение было сделано целенаправленно разработчиками WiFi-стандартов, чтобы обособить оборудование для сетей 802.11 от комплектующих общего назначения.

Как и предшественники, семейство RP-SMA адаптировано для работы с сигналом частотой от 0 до 18 ГГц. Таким образом, эти коннекторы поддерживают все основные виды беспроводных сетей, но чаще всего они применяется по своему основному назначению: для коммутации адаптеров и точек доступа WiFi с антеннами и другими комплектующими. Этот тип соединителей применяется со всеми актуальными стандартами WiFi, работающими на частотах 2,4 ГГц, 5 ГГц и 6 ГГц.

Как происходит установка S-A231 на кабель?

Разъем совместим с тонкими коаксиалами RG-316 и RG-174, которые часто применяются для внутренней коммутации или соединения приборов на короткой дистанции (в качестве пигтейлов).

Розетка S-A231 относится к обжимным коннекторам, для установки которых необходим профильный инструмент. Процесс монтажа включает пайку контакта (пин припаивается к жиле кабеля) и последующий обжим металлической втулки вокруг провода. Завершающим этапом является установка термоусадочной трубки.

Название разъема содержит основную информацию о его конструкции и способе установки:

  • S — семейство разъемов SMA;
  • A — реверсивная версия;
  • 2 — female (розетка);
  • 3 — прямая конструкция с возможностью фиксации на корпусе (под гайку);
  • 1 — обжимной монтаж;
  • L — совместимость с кабелями серий RG-174/316 и похожими.

Коннекторы обжимного типа — наиболее надежный вид соединителей. Эти розетки не «сползают» с провода, не прокручиваются и выдерживают множественное подключение/отключение.

Чтобы купить разъемы S-A231, поместите товар в корзину и затем оформите заказ онлайн. Наши менеджеры готовы оказать поддержку и ответить на вопросы по телефону 8-800-3333-965 или через функцию «Обратный звонок»!

Характеристики
Разъем RP-SMA-female
Тип центрального контакта штырь
Марка кабеля RG-174, RG-316
Волновое сопротивление 50 Ом
Частотный диапазон 0–18 ГГц
Монтаж оплетки обжимной
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение прямое (приборное с гайкой)
Способ крепления кабельная розетка
Вес 3 г



Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
