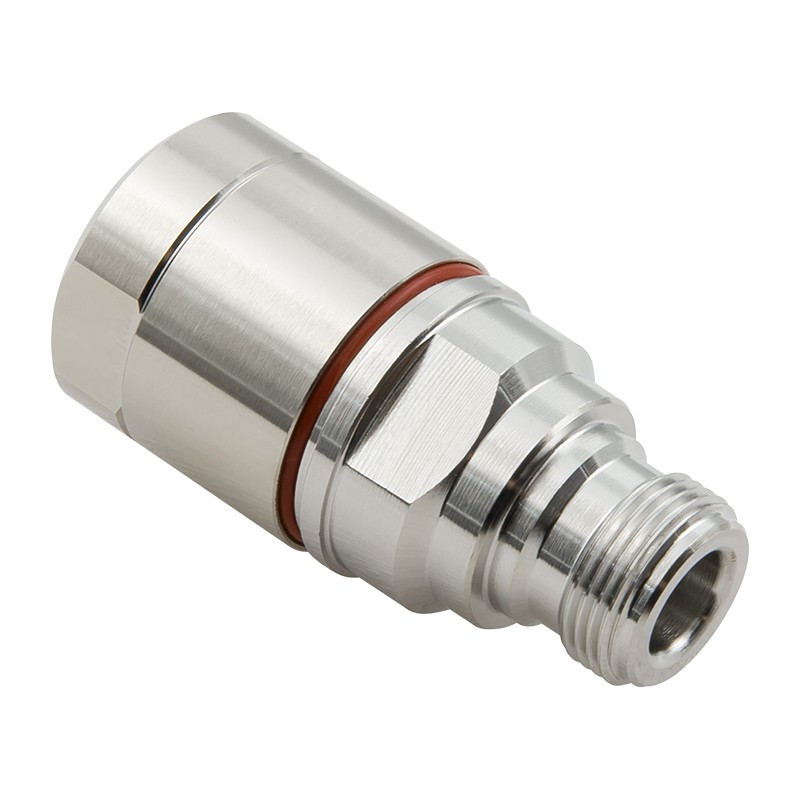

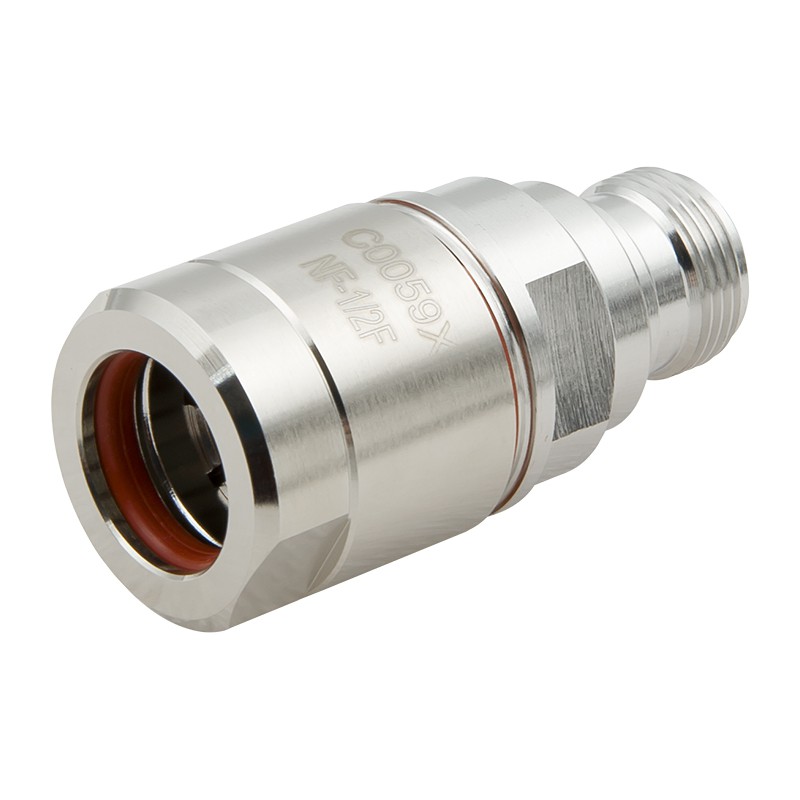

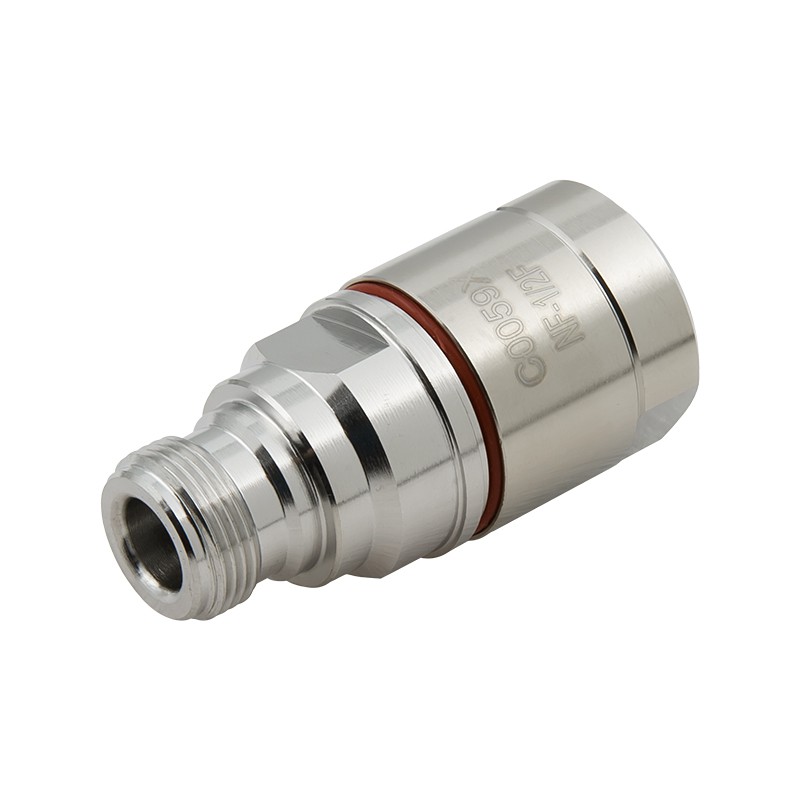

Разъём Acome C0059X (N-female, прижимной, на кабель 1/2)

Цена: 900 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 4112

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Фирменный коннектор N-female от компании Acome для фидерных кабелей формата 1/2″. Разъем имеет качественное исполнение с низким КСВн и устанавливается на фидер прижимным методом, не требуя использования обжимных щипцов и других специнструментов. C0059X совместим с фирменными кабелями Acome или аналогами других производителей.

N-розетка от Acome: европейское качество и широкая совместимость

Коннекторы Acome имеют высокую точность производства. Штаб-квартира компании располагается во Франции, и на производственных площадках осуществляется тщательный контроль. В отличие от более дешевых комплектующих «безымянных» фабрик, C0059X обладает повторяемыми параметрами, которые не меняются от партии к партии.

Разъем C0059X может быть установлен на любые фидерные кабели типоразмера 1/2″ (Ø16 мм) с гофрированным экраном. Его можно использовать с фидером HPL 50-1/2F от Acome, а также с аналогами от Hengxin, Baltic Signal, RFS и других известных брендов. Кабели 1/2″ обычно используются в составе БС операторов сотовой связи, WISP-системах и других индустриальных решениях, требующих большой длины кабельных линий с низкими потерями сигнала. Также в продаже доступен разъем C0044X для более тонкого кабеля серии SuperFlex.

Разъемы N-female (розетки) устанавливаются на кабели, когда необходимо удлинить уже существующую кабельную трассу или подключить кабель снижения к устройству, оснащенному male-разъемом (вилкой). Этот тип коннекторов с сопротивлением 50 Ом используется для передачи ВЧ-сигналов в различных радиосистемах: он имеет сравнительно небольшие габариты и обеспечивает надежный контакт за счет резьбового соединения.

Разъем с высокой производительностью и низкими потерями

Коннектор N-female от Acome подходит для наиболее требовательных применений. Высокая точность исполнения гарантирует низкие потери и хорошую согласованность, что является важными критериями при выборе комплектующих для промышленных систем связи.

  • Качественные материалы и плакировка. Внутренний проводник из бронзы покрыт серебром, а корпус выполнен из латуни и покрыт медным сплавом. Некоторые элементы, такие как затяжная гайка, никелированы;
  • Рабочая частота до 3000 МГц. Лучшие показатели достигаются при использовании C0059X в системах связи, работающих на частотах 0–3 ГГц. В этот диапазон попадают многие стандарты сотовой связи (GSM, 3G, LTE, некоторые бэнды 5G), беспроводные стандарты 802.11b/g/n (WiFi на частоте 2,4 ГГц), а также многочисленные частоты радиостанций и ISM-оборудования;
  • Малые значения КСВн и интермодуляции. Благодаря точности исполнения, коэффициент стоячей волны разъема не превышает 1,1. Также коннектор обладает низким показателем интермодуляции 3-го порядка (не более -145 дБн), что позволяет эффективно использовать его с мультидиапазонными приемниками и передатчиками;
  • Защита от пыли и влаги IP68. При использовании коннектора не нужна дополнительная герметизация при использовании на улице. Благодаря уплотнительному кольцу в комплекте, внутрь соединения не будут попадать мелкие частицы и капли воды;
  • Широкий диапазон рабочих температур. Использовать разъем можно при температурах от -40°С до +85°С. В этом диапазоне изделие не теряет своих свойств и заявленных характеристик.

Чтобы купить коннектор N-female от Acome, нажмите «В корзину» и оформите заказ на сайте. Если ваш проект усиления связи нуждается в детальной проработке, обратитесь к нашим инженерам и экспертам по телефону 8-800-3333-965!

Характеристики
Разъем N-female
Марка кабеля 1/2″
Волновое сопротивление 50 Ом
Частотный диапазон 0–3 ГГц
Сопротивление изоляции ≥ 5000 МОм
Сопротивление внутреннего контакта ≤ 1,5 мОм
Сопротивление внешнего контакта ≤ 1,0 мОм
Испытательное напряжение (на уровне моря) 2500В / 50 Гц
Рабочее напряжение (на уровне моря) 1600В / 50 Гц
Уровень интермодуляционных искажений третьего порядка (PIM3) ≤ -145 дБн (при несущих 2x20 Вт на частоте ≤ 1880 МГц)
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,1

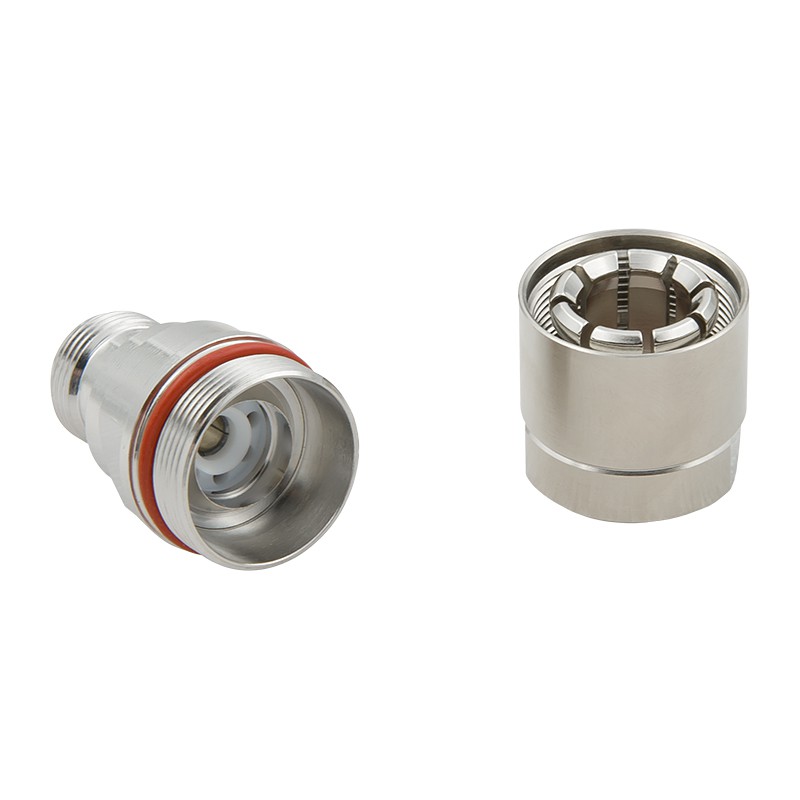

Монтаж на гофру прижимной
Монтаж центрального контакта цанга
Конструктивное исполнение прямое
Материал внутреннего проводника бронза, плакированная серебром
Диэлектрик ПТФЭ (политетрафторэтилен)
Материал корпуса латунь, плакированная медным сплавом
Материал зажимной и стяжной гайки никелированная латунь
Материал уплотнительного кольца силикон
Защита корпуса IP68
Рабочая температура от -40°С до +85°С
Температура хранения от -40°С до +85°С
Размер 52 x Ø25 мм
Вес 84 г
