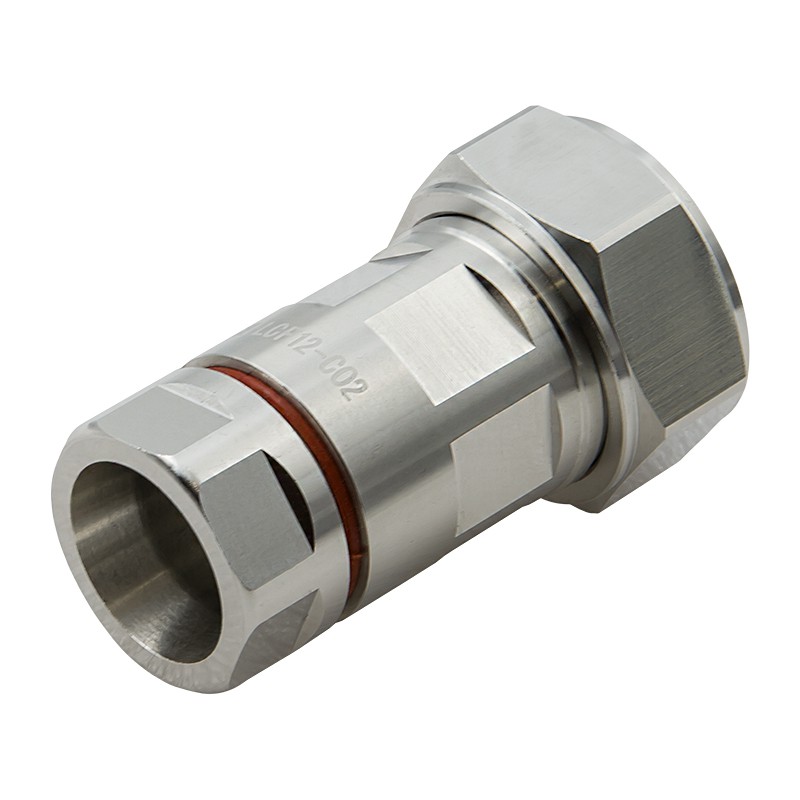

Разъём 716M-LCF12-C02 (DIN-male, прижимной, на кабель 1/2)

Цена: 750 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 4108

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Фирменный коннектор DIN 7/16 от компании RFS для установки на гофрированные кабели формата 1/2″. Разъем выполнен с высокой точностью, подходит к фидерам различных торговых марок и устанавливается прижимным методом без использования обжимных специнструментов. Обычно D716M-LCF12-C02 применяется в промышленных системах связи, где важна долговечность соединений и высокое качество передачи.

Разъем DIN-male от RFS: гарантированное качество

Компания RFS – один из крупнейших производителей комплектующих для радиовещательных систем. Бренд известен высоким качеством и жестким контролем на линиях производства, что отличает его продукцию от «безымянных» китайских аналогов.

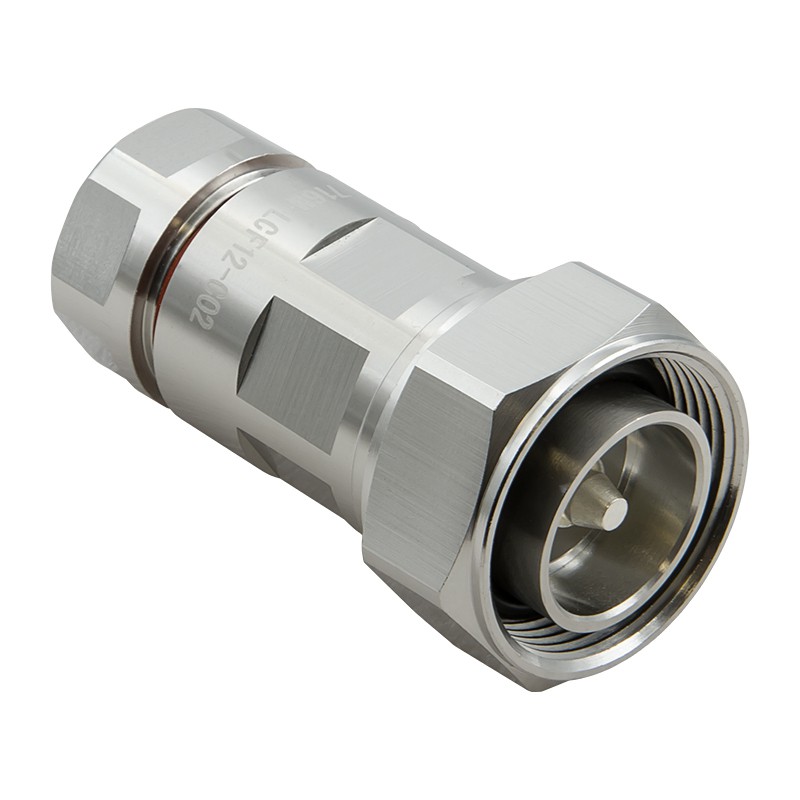

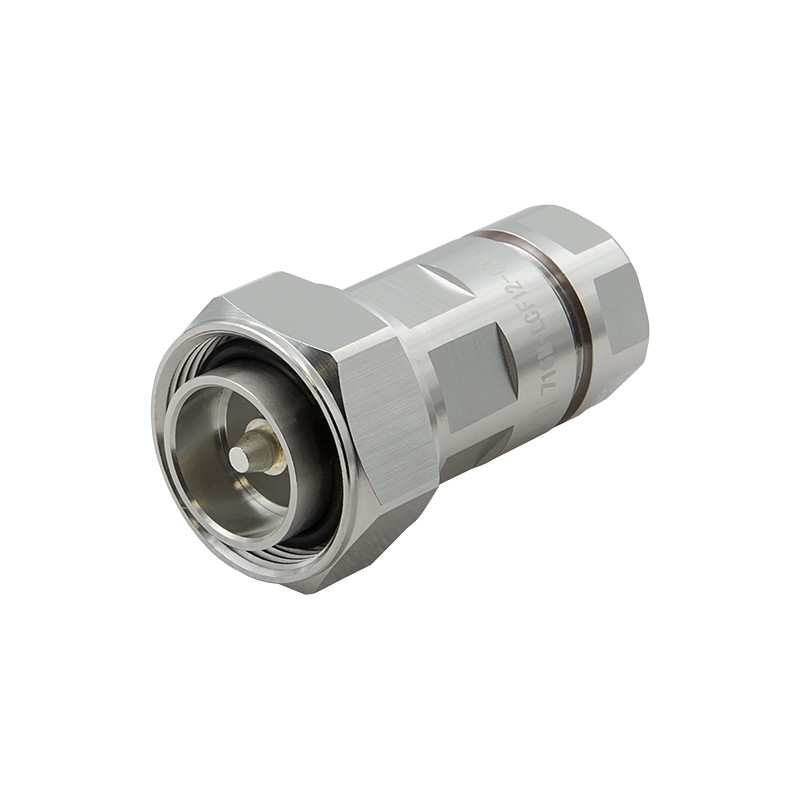

Коннектор 716M-LCF12-C02 представляет собой вилку DIN 7/16, которая монтируется на коаксиальные фидеры 1/2″ с внешним диаметром 15,7 мм. Разъем получил свое название по диаметру внутреннего (Ø7 мм) и внешнего (Ø16 мм) контактов.

Такие крупноформатные разъемы используются в промышленных системах связи, например, в составе БС операторов мобильной связи. Они гарантируют долгосрочный и надежный контакт, устойчивость к колебаниям и прочим наружным воздействиям.

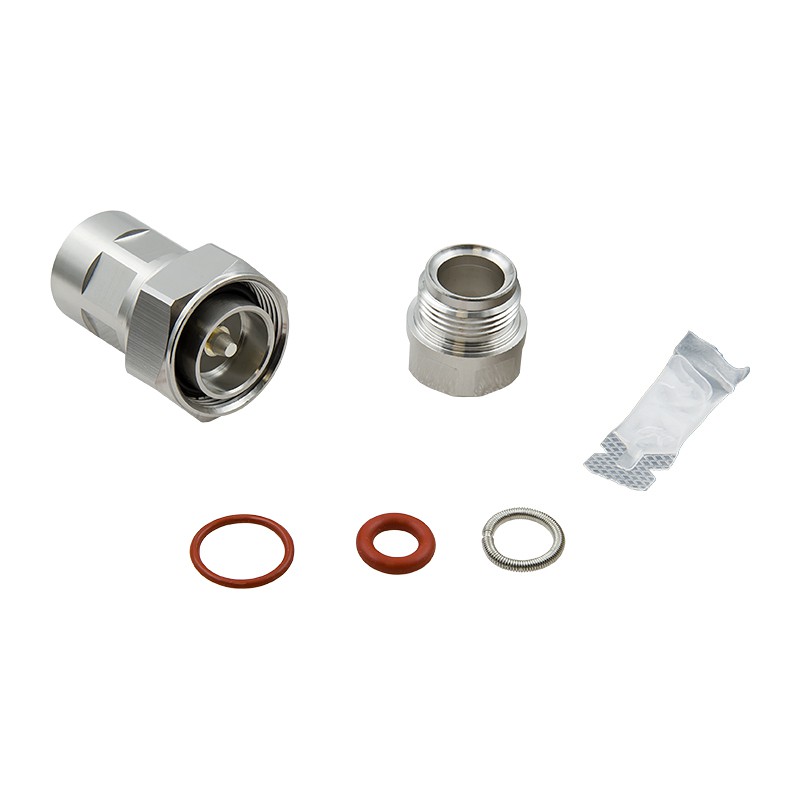

  • Прижимная конструкция. Разъем собирается из нескольких частей и устанавливается на фидер без применения обжимного инструмента. Для установки достаточно подготовить (разделать) конец кабеля и закрепить части коннектора, следуя инструкции;
  • Минимальные потери сигнала и низкий PIM3. Качественное исполнение гарантирует, что потери мощности на линии передачи будут минимальны. КСВн даже на высоких частотах не превышает 1,08. Также изделие демонстрирует крайне низкие значения интермодуляции (менее -155 дБн), что делает его эффективным решением для работы в мультидиапазонных радиосистемах;
  • Работа на частотах до 3,7 ГГц. Заявленная рабочая частота до 3700 МГц позволяет использовать коннектор в разнообразных ВЧ-применения, включая любые мобильные сети GSM/3G/LTE, многие стандарты 5G и WiFi, а также различные ISM-диапазоны и лицензируемые стандарты;
  • Водо- и пылезащита по классу IP68. Разъем подходит для уличных применений. Защита от влаги и пыли обеспечена резиновыми кольцами-прокладками, которые блокируют проникновение воды и мелких частиц внутрь корпуса.

Для предварительной разделки кабеля можно использовать специнструмент RFS или ограничиться набором бытовых инструментов. В комплекте прилагается пакетик со смазкой, который упрощает натягивание корпуса на очищенный конец кабеля.

В чем преимущество фидерных кабелей и крупных разъемов DIN?

Фидеры 1/2″ и коннекторы серии DIN 7/16 используются для снижения помех в линии передачи. Благодаря таким качественным комплектующим, кабельные линии могут достигать десятков метров без критического затухания сигнала. Это особенно важно в профессиональных применениях: например, при подключении оборудования на опорных конструкциях базовых станций или установке системы усиления на промышленных объектах большой площади.

716M-LCF12-C02 разработан специально для использования с кабелями 1/2″ от RFS (LCF 12-50J), но также его можно применять с аналогичными фидерами других производителей (Hengxin, Andrew, Acome или российским Baltic Signal).

Чтобы купить разъем RFS 716M-LCF12-C02, нажмите «В корзину» и оформите заказ онлайн. Любые вопросы об оборудовании и комплектующих для радиосистем можно задать нашим инженерам по телефону 8-800-3333-965! Мы не только расскажем про интересующее вас оборудование, но также при необходимости подготовим индивидуальный проект усиления связи!

Разъем RFS 716M-LCF12-C02 — спецификации [PDF, ~148Kb]

Характеристики
Разъем 7/16 DIN-male
Марка кабеля 1/2″
Волновое сопротивление 50 Ом
Максимальная частота 3,7 ГГц
Уровень интермодуляционных искажений третьего порядка (PIM3) < -155 дБн @ 2x20 Вт
КСВн (коэффициент стоячей волны по напряжению) 0–1,0 ГГц: 1,03
1,0–2,7 ГГц: 1,04
2,7–3,7 ГГц: 1,08
Монтаж на гофру прижимной
Конструктивное исполнение прямое
Наружное покрытие триметаллическое
Внутреннее покрытие серебро
Уровень защиты корпуса IP68
Размер 60 x Ø31 мм
Вес 168 г
