Пигтейл SMA-male - MHF4/IPEX (15 см, кабель RF1.13)

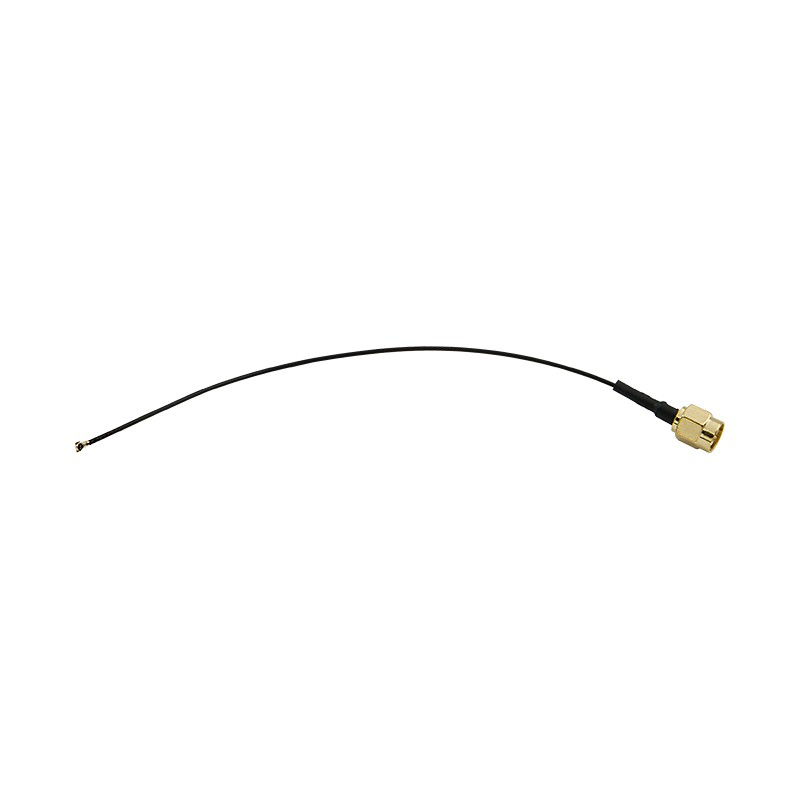

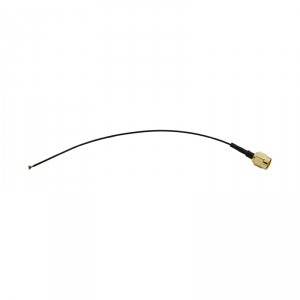

Переходник-пигтейл на базе тонкого кабеля RF1.13 с коннекторами SMA-male (вилка) и MHF4 (IPEX-4). Этот антенный адаптер легко гнется, поэтому он хорошо подходит для интеграции внутри корпусных устройств, таких как LTE-роутеры или инструменты телеметрии, удаленного управления и мониторинга. Чаще всего такой пигтейл соединяет радиокарты формата M.2 с наружными антеннами или кабелями снижения.

Для чего соединять разъемы SMA и MHF4?

Коннекторы указанных серий служат для передачи радиосигнала. Производители устанавливают разные виды разъемов на разных устройствах, в зависимости от их форм-фактора:

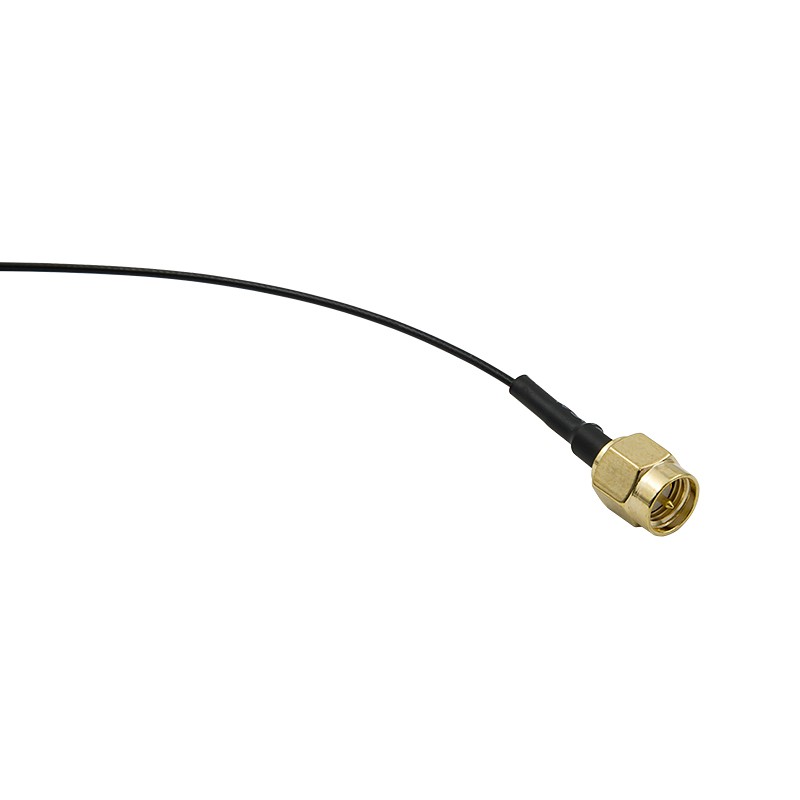

• Серия SMA имеет резьбовое соединение вилки и розетки. Разъемы-розетки («мама») часто размещаются на антеннах или корпусах устройств, а ответные вилки («папа») — на соединительных кабелях. На пигтейле установлен именно разъем SMA-male (вилка);

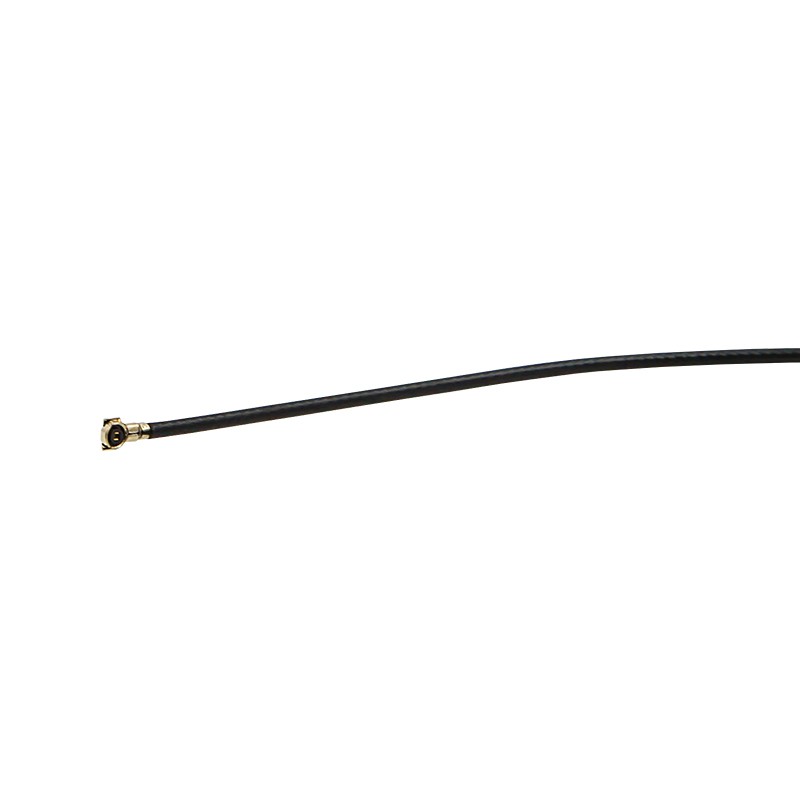

• Разъем MHF4 (альтернативное название — IPEX-4) имеет сверхкомпактный размер. Эти коннекторы обычно размещаются на модемах для интеграции, которые выполнены в формате плат M.2. Эта серия коннекторов была разработана специально для PCB-решений, поскольку вилка на плате занимает площадь не более 4 мм². Вилка и розетка просто «защелкиваются», без резьбы или необходимости сложных манипуляций.

Из-за крошечного размера MHF4 с этим видом коннекторов невозможно использовать обычные цельные переходники. Именно поэтому для подсоединения антенн к плате M.2 всегда применяются адаптеры на коротких отрезках кабеля. Такие тонкие и гибкие соединители удобны для коммутации оборудования, особенно когда подключаемая плата модема находится в герметичном корпусе или монтажном шкафу.

Надежный способ соединения SMA — MHF4

Адаптер используется в составе оборудования, где применяются платы формата M.2. Чаще всего — это сотовые модули LTE (модемы), с помощью которых устройство подключается к мобильной сети оператора и интернету.

• Тонкий кабель RF1.13 допускает прокладку под малыми углами, что необходимо при интеграции оборудования в гермобоксы и корпусные антенны. Как следует из названия, диаметр провода — всего 1,13 мм;
• Длина 15 см помогает соединить оборудование на коротких отрезках с минимальной потерей сигнала. Обычно затуханием на таком коротком проводе можно пренебречь: пигтейл практически не вносит потерь (менее 1 дБ);
• Подходит для LTE-роутеров, которые включают в свой состав современный модем форм-фактора M.2. Некоторые роутеры для интеграции уже имеют встроенный модем с разъемами MHF4, размещенными на общей плате.

Вилка SMA может соединяться с подходящей по коннектору антенной, кабельной сборкой (удлинителем) или другим устройствам (например, анализатором). Для фиксации на корпусе устройства обычно используется пигтейл SMA-female — MHF4 (с гайкой).

Заказать пигтейл с доставкой по России можно сейчас на нашем сайте. Положите товар в корзину, укажите необходимое количество и подтвердите заказ. Ваша задача требует индивидуального подхода и проектирования? Позвоните нам по номеру 8-800-3333-965, и мы поможем с разработкой!
