Кабель коаксиальный RF1.13

RF1.13 — марка ультратонкого кабеля 50 Ом, который используется для изготовления антенных адаптеров (пигтейлов), передачи радиосигнала внутри устройств и установки на некоторые типы патч-антенн. Марка RF1.13 подходит для низкопрофильных ВЧ-коннекторов U.FL (IPX), а также является предпочтительной опцией для еще более компактных разъемов MHF4.

Зачем нужен сверхтонкий радиокабель?

Сотовые модули и беспроводные карты постоянно уменьшаются в размерах. Сегодня общее распространение имеют модемы формата Mini PCI-e и более миниатюрные модемы M.2. В таких же форм-факторах выпускаются WiFi-адаптеры и другие беспроводные модули. Малые габариты подразумевают использование миниатюрных разъемов, требующих тонкого, легко гнущегося кабеля.

Марка RF1.13 подходит для этих особых применений и используется в следующих случаях:

• Как основа для коротких переходников — пигтейлов. Такие переходники обычно имеют длину 10–30 см и применяются, чтобы соединить устройства, имеющие разногабаритные коннекторы. Часто пигтейлы применяются в труднодоступных местах или интегрируются внутрь других устройств;
• Непосредственно для пайки на платы маршрутизаторов и других приборов. Часто этот кабель можно найти припаянным к контактам радиопередачи на плате роутера, точки доступа или другого беспроводного устройства;
• Для коммутации внутри дронов и прочей техники на радиоуправлении;
• В качестве кабеля патч-антенны, которая используется с сотовыми модулями и радиокартами.

К наиболее типичным разъемам, требующим проводов малой толщины, относятся I-PEX MHF I (Hirose U.FL), I-PEX MHF 4 и некоторые другие версии I-PEX. В то время как для более крупных разъемов также допустимо использование более толстых коаксиалов (например, RG-174), для наиболее компактных коннекторов использование кабеля ⌀1,13 мм является необходимостью.

Структура, эксплуатация, особенности

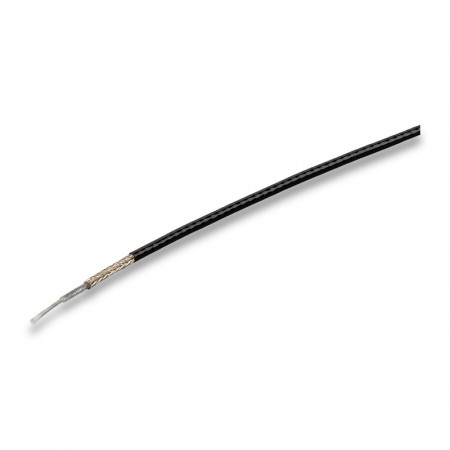

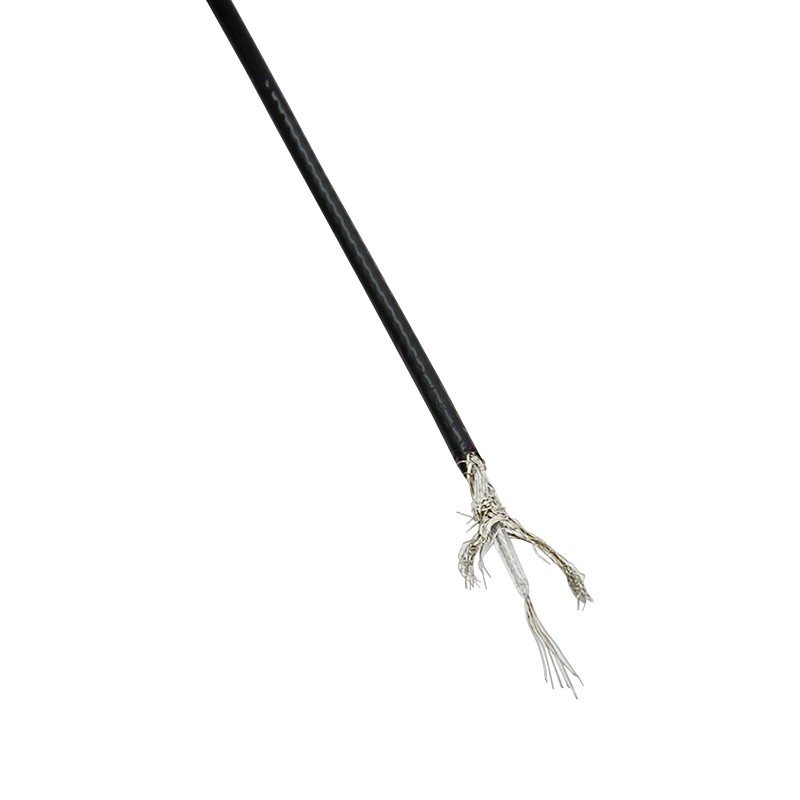

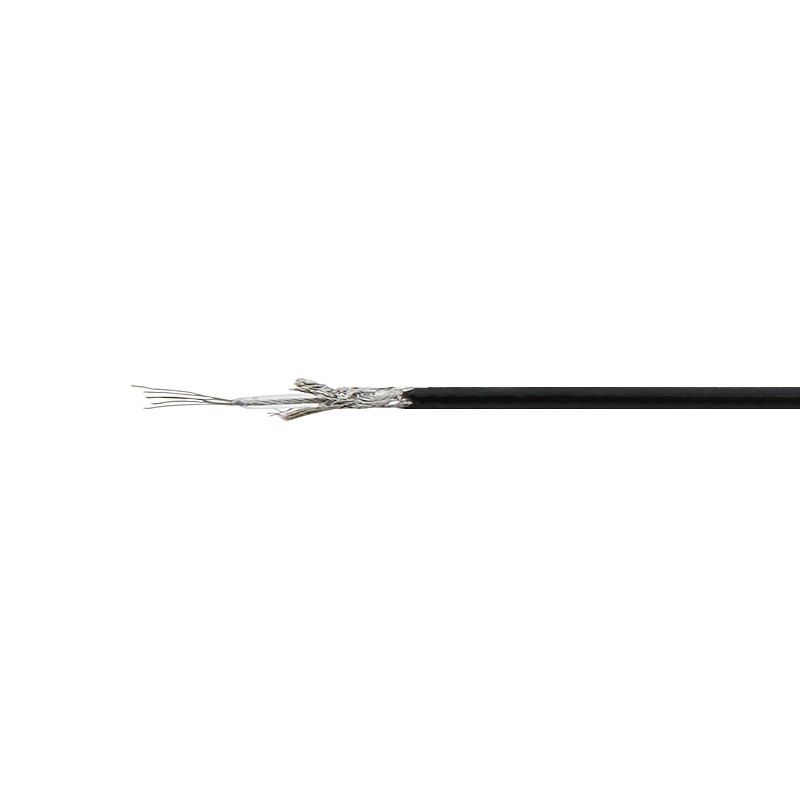

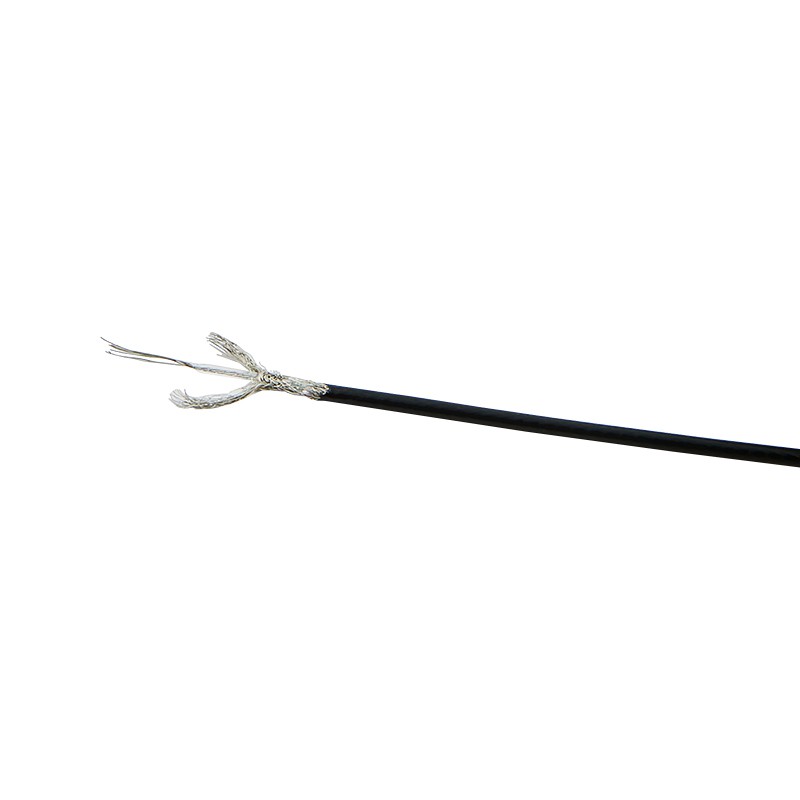

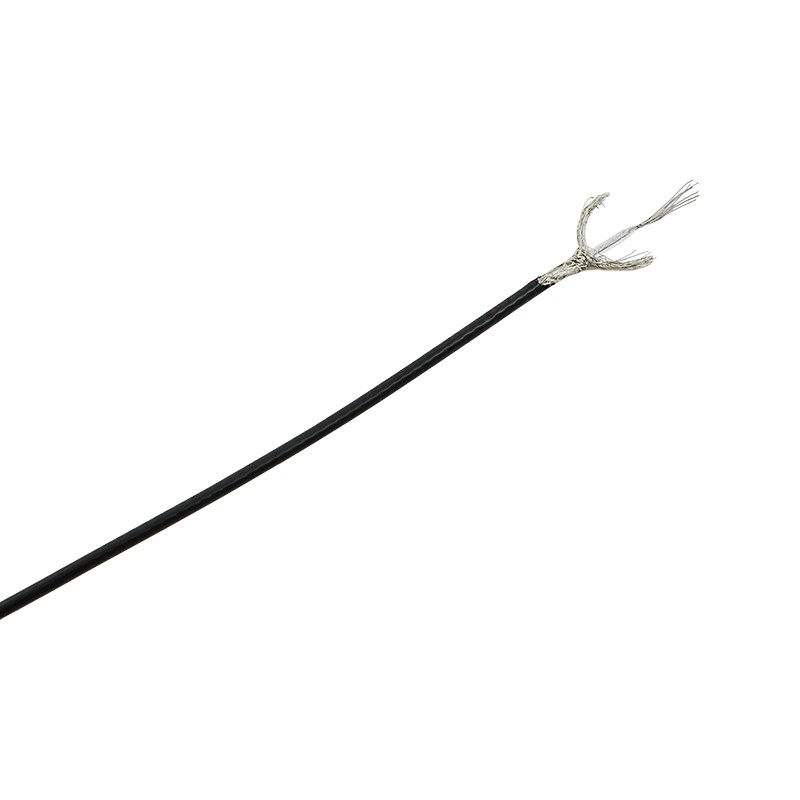

Несмотря на очень малый диаметр, RF1.13 обладает классической коаксиальной структурой и включает центральную жилу, диэлектрик, экран (оплетку) и наружную оболочку:

• Центральным проводником выступает многопроволочная медная жила с серебряным покрытием (⌀0,24 мм). Жила состоит из 7 отдельных проводков ⌀0,08 мм. Проводник отлично гнется, и его практически невозможно повредить при резком сгибе во время монтажа оборудования. Разрешенный разовый радиус изгиба — 5 мм, а для многократного изгиба допустим радиус 10 мм;
• FEP-диэлектрик имеет диаметр 0,7 мм. Задача диэлектрика — обеспечить соосное расположение элементов и единообразие электрических характеристик кабеля, включая волновое сопротивление 50 Ом;
• Наружный проводник (оплетка) из луженой меди служит экраном для защиты от внешних сигналов и помех. Диаметр по оплетке — 0,92 мм;
• FEP-оболочка черного цвета имеет диаметр, соответствующий названию кабеля — 1,13 мм. Материал устойчив к свету, влаге и прочим атмосферным и внешним эффектам, которые могут воздействовать на линию передачи во время ее эксплуатации.

Благодаря использованию фторэтиленпропилена (ФЭП) в качестве диэлектрика и оболочки, кабель может использоваться при широком диапазоне рабочих температур от -60°C до +200°C. Таким образом, он подходит для уличных применений, а также промышленного использования.

Рабочая частота RF1.13 достигает 6000 МГц. В силу очень малого диаметра кабель показывает высокие потери, поэтому он не предназначен для длинных коаксиальных трасс и применим лишь для соединения устройств не небольших расстояниях (обычно до 30 см).

Чтобы купить кабель RF1.13, поместите товар в корзину и завершите оформление заказа. Наши менеджеры всегда готовы оказать помощь в проектировании вашей радиосистемы! Позвоните по телефону 8-800-3333-965 или закажите обратный звонок, чтобы воспользоваться нашей консультацией!

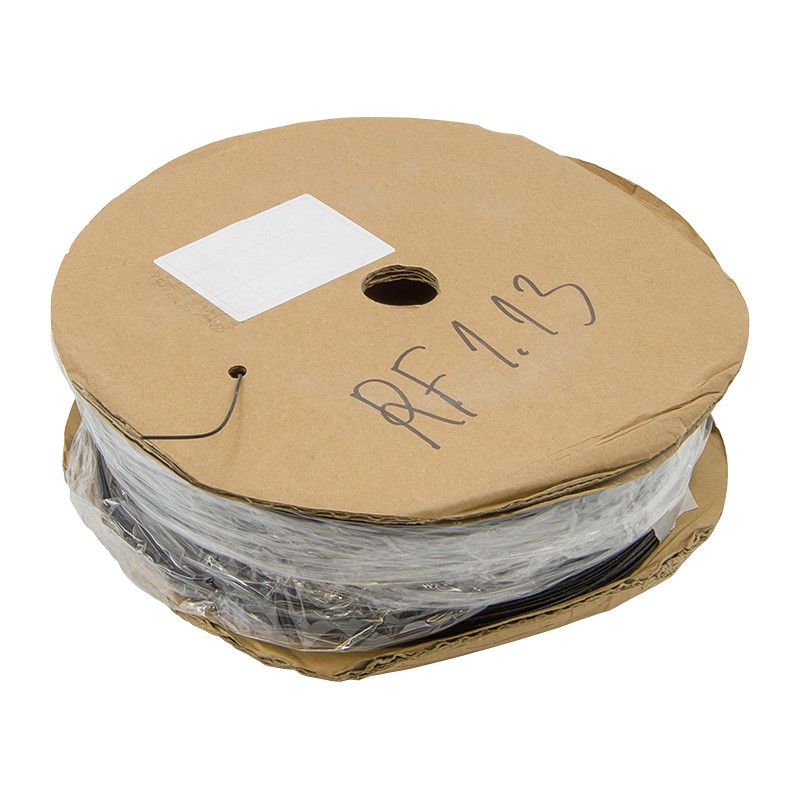

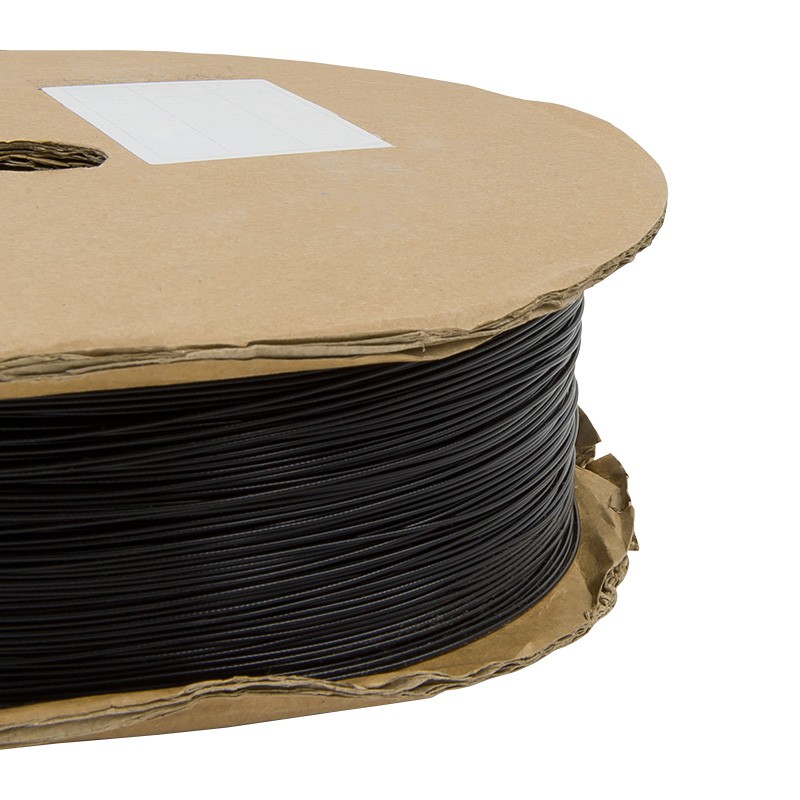

Цена указана за 1 метр погонный.

Кабель RF1.13 — спецификации [PDF, ~125Kb]
