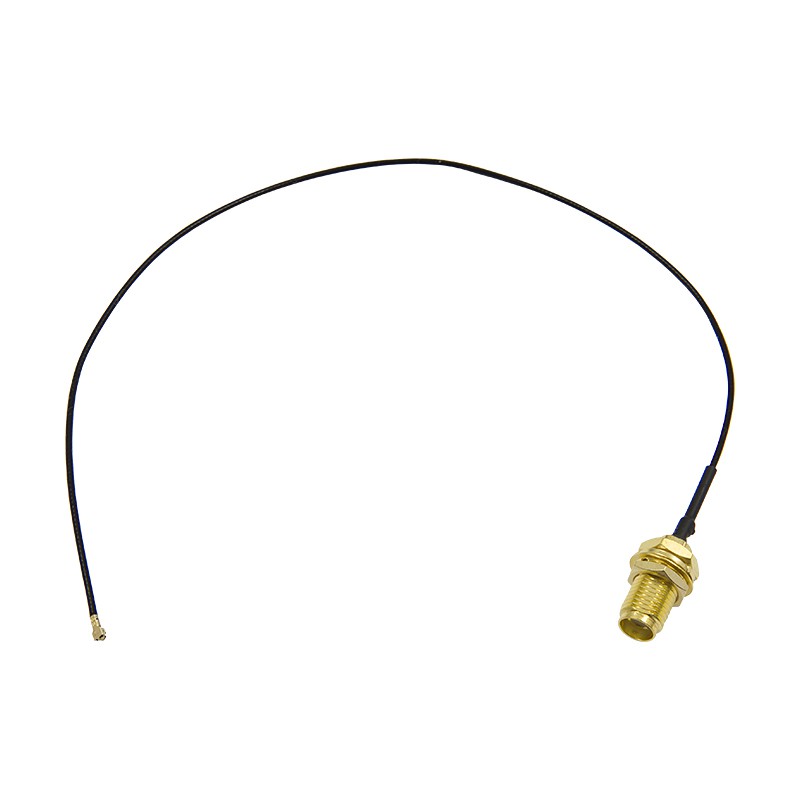

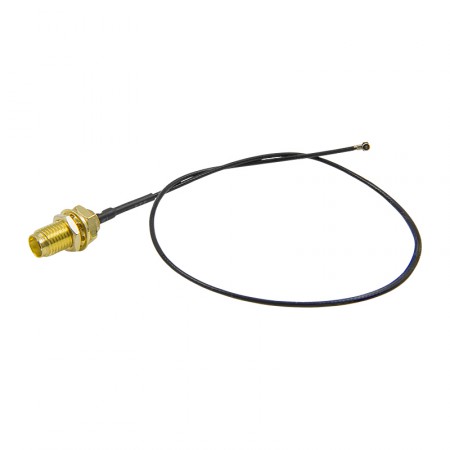

Пигтейл SMA-female - 25 см. RF1.13 - MHF4

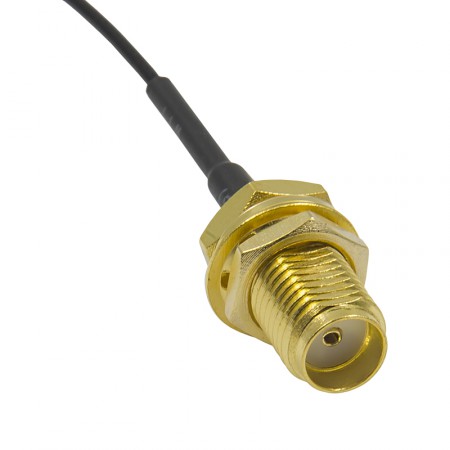

Короткая кабельная перемычка с миниатюрным коннектором MHF4 на одном конце и антенным портом SMA-female на другом. Таким пигтейлом обычно соединяют беспроводной модуль M.2 с внешней антенной или иным прибором. Гайка и две шайбы в комплекте позволяют жестко зафиксировать SMA-female в отверстии на панели корпуса.

Зачем нужен пигтейл M.2?

Платы формата M.2 — LTE-модемы, WiFi-адаптеры, модули телематики — обычно используют низкопрофильные коннекторы MHF4. Эти порты слишком малы и хрупки для прямого подключения стандартных кабелей: высота всего соединения составляет 1,2 мм, площадь контактной площадки — менее 4 мм². Пигтейл служит переходным звеном: MHF4 стыкуется с платой, а SMA-female выводится на корпус, где уже можно подключить любую антенну с резьбовым разъемом.

Длина 25 см охватывает большинство типовых установок — от компактных роутеров до промышленных шкафов, где модем и антенный порт разнесены на значительное расстояние:

• LTE-маршрутизаторы: пигтейл прокладывается от слота M.2 к антенным портам на лицевой панели;
• Транспортная телематика: бортовые блоки с LTE-модулями в грузовых автомобилях, автобусах, железнодорожных составах;
• Встраиваемые компьютеры и одноплатные решения: задачи IoT и мониторинга;
• IP-камеры и видеорегистраторы: видеонаблюдение с LTE-каналом для удаленной передачи потока;
• БПЛА и автономные платформы: для соединения радиопередатчика с антенной.

Конструктив разъема MHF4

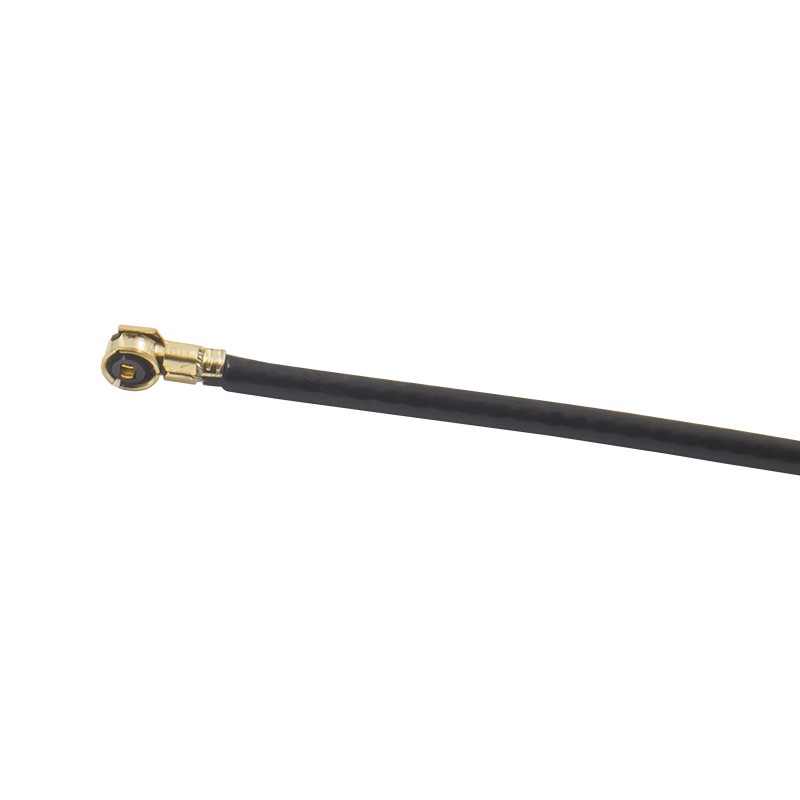

Четвертая версия семейства I-PEX MHF — коннектор, который защелкивается без резьбы, занимает минимум места на плате и работает на частотах до 6 ГГц. В отличие от более ранних стандартов этой серии (MHF1, известного как U.FL), MHF4 рассчитан на еще более плотную компоновку и ставится на современные модемы M.2 таких производителей, как Quectel, Fibocom, Sierra Wireless и др.

При подключении коннектор просто прижимается до щелчка. Отсоединять его нужно без рывков — аккуратным вертикальным движением, лучше пинцетом. Ресурс рассчитан на 30 циклов: разъем спроектирован для постоянной установки, а не для регулярных переподключений.

Кабель RF1.13

RF1.13 — один из самых тонких коаксиальных кабелей для пигтейлов: диаметр 1,13 мм позволяет вписаться в плотную внутреннюю компоновку промышленного роутера или бортового контроллера там, где кабели стандартного сечения уже не подходят. Кабель сохраняет форму при изгибах радиусом 5 мм и не переламывается в острых углах.

Диэлектрик и оболочка — фторполимеры, устойчивые к температурным перепадам и влаге. На длине 25 см потери пигтейла минимальны: его интеграция практически не сказывается на скорости и качестве соединения. Для еще более коротких подключений доступна версия на 15 см.

Чтобы купить пигтейл SMA-female на MHF4 (15 см), положите товар в корзину и оформите заказ на сайте. Подробности по оплате и доставке — в профильных разделах. Задать вопросы можно по бесплатному номеру 8-800-3333-965.
