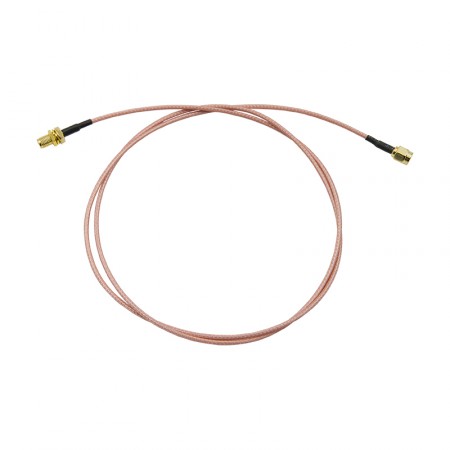

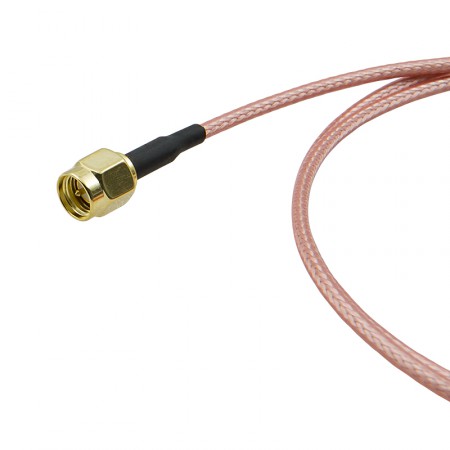

Метровый пигтейл (адаптер) для подключения LTE-роутеров, антенн и других ВЧ-устройств. Провод имеет достаточную гибкость для подвода к разъемам, которые труднодоступны для обычных кабельных сборок большого диаметра. На концах отрезка установлены разъемы SMA-male («папа») и -female («мама»), которые распространены в радиотехнике для подключения антенн к приемным и передающим приборам.
Пигтейл SMA длиною 1 метр для радиотехники
Этот пигтейл имеет длину 100 сантиметров и служит для коммутации устройств, расположенных внутри одного корпуса или размещенных рядом друг с другом. SMA-коннекторы чаще всего используются для передачи сигнала сотовой связи или в ISM-применениях. Возможность согнуть провод и проложить его внутри небольшого корпуса или серверного шкафа — главное преимущество тонкого переходника в сравнении с кабельной сборкой RG-58 и аналогичными.
Поскольку вес метрового кабеля — всего 20 г, он не оказывает воздействия на подключенный разъем. За счет большой гибкости он также не производит эффекта рычага, при котором может повредиться подключенное устройство или плата.
Сочетание разъемов SMA-male и -female позволяет:
- Разместить розетку SMA на корпусе прибора или монтажного шкафа (фиксация производится гайкой из комплекта). Противоположный коннектор (вилка) подключается к оборудованию внутри корпуса;
- Осуществить переход от разъема LTE-роутера или модема к внешней антенне или кабельной сборке, которая выполнена из коаксиала большего диаметра;
- Организовать испытательную площадку для проверки и тестирования оборудования. Пигтейлом обычно соединяются измерительные приборы, такие как анализаторы спектра, с антеннами или другими компоненты, чьи параметры нужно протестировать;
- Соединить прочее оборудование, работающее в диапазоне частот 0–6000 МГц друг с другом. Этот длинный адаптер может использоваться как замена обычной кабельной сборки.
Антенный адаптер обеспечивает совместимость разъемов и удобную коммутацию. Пигтейлы устраняют необходимость использовать корпусные переходники, делая соединение устройств простым и удобным даже в условиях профессиональных радиочастотных систем.
Кабель RG-316 с низкими потерями и высокая долговечность
Изделие произведено с использованием современных автоматизированных станков, которые обеспечивают стабильное и предсказуемое качество. Обжимные разъемы прочно крепятся на кабеле, а затем кабельная линия проверяется на исправность. Пигтейл обладает низкими потерями и имеет долгий срок службы.
- Марка RG-316 имеет оболочку из фторэтиленпропилена (ФЭП), которая выдерживает нагрев до +200°C и охлаждение до -40°C. Провод устойчив ко многим агрессивных веществам и защищен от ЭМИ-помех плотной оплеткой;
- Длина 100 см помогает соединить компоненты оборудования или отдельные устройства, даже если они находятся на заметном расстоянии друг от друга. Большая длина позволяет применять этот пигтейл как полноценную альтернативу типовым кабельным сборкам;
- Соединители SMA («мама» и «папа») с импедансом 50 Ом часто используются в составе LTE-совместимых устройств, а также приборов, использующих свободные ISM-диапазоны. Резьбовое соединение обеспечивает надежный контакт и долгий срок службы даже при частом отключении и подключении;
- Разъем SMA-female снабжен гайкой для монтажа на оболочку прибора (корпус). Часто такой монтаж используется, чтобы подключать к устройству сменные наружные антенны или кабели снижения уличных антенн.
Наиболее часто пигтейл применяется с оборудованием стандартов сотовой связи, но также подходит для передачи любых других ВЧ-сигналов. Купить его можно прямо сейчас на нашем сайте: нажмите «В корзину» и оформите заказ. Остались вопросы? Задайте их нашим экспертам по телефону 8-800-3333-965!
Характеристики | |
Сторона 1 | SMA-male |
Сторона 2 | SMA-female |
Покрытие центральных контактов | золото |
Марка кабеля | RG-316 |
Волновое сопротивление | 50 Ом |
Длина кабеля | 100 см |
Вес | 20 г |
Доставка и гарантия | |
Доставка по Москве | 750 руб., 2–3 дня |
Доставка по СПб | 750 руб., 1–2 дня |
Доставка по России | 750 руб., 3–7 дней |
Оплата | картой / по счёту с НДС |
Манибек | 14 дней |
Гарантия | 12 месяцев |
Техподдержка | Будни 9-18 |
Установка под ключ | Москва, СПб от 7000 руб. |
