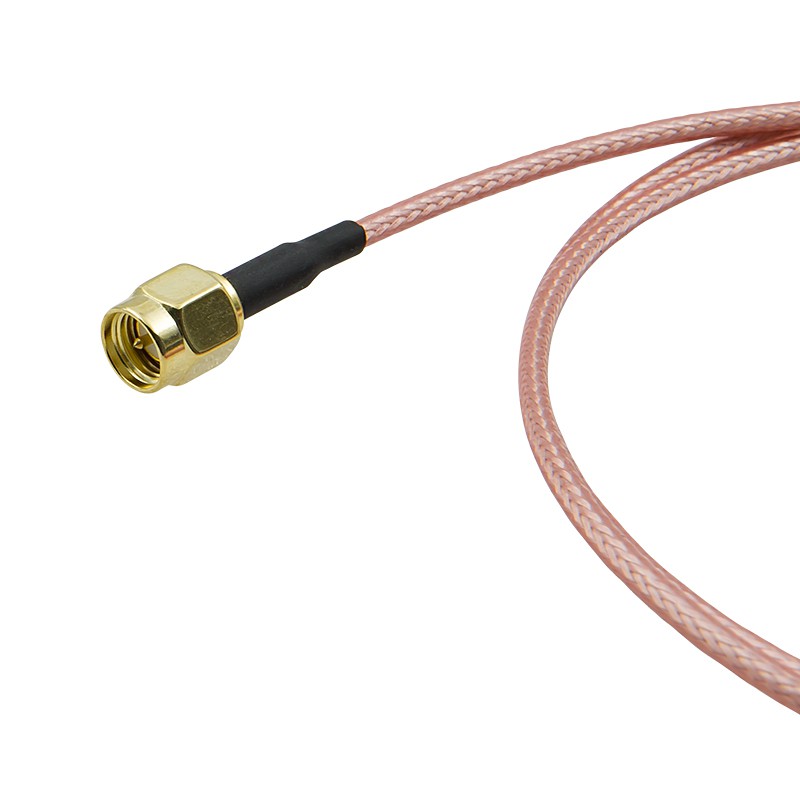

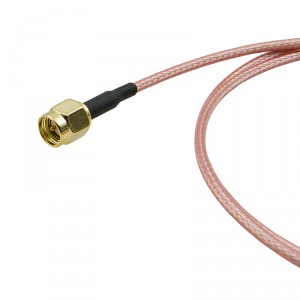

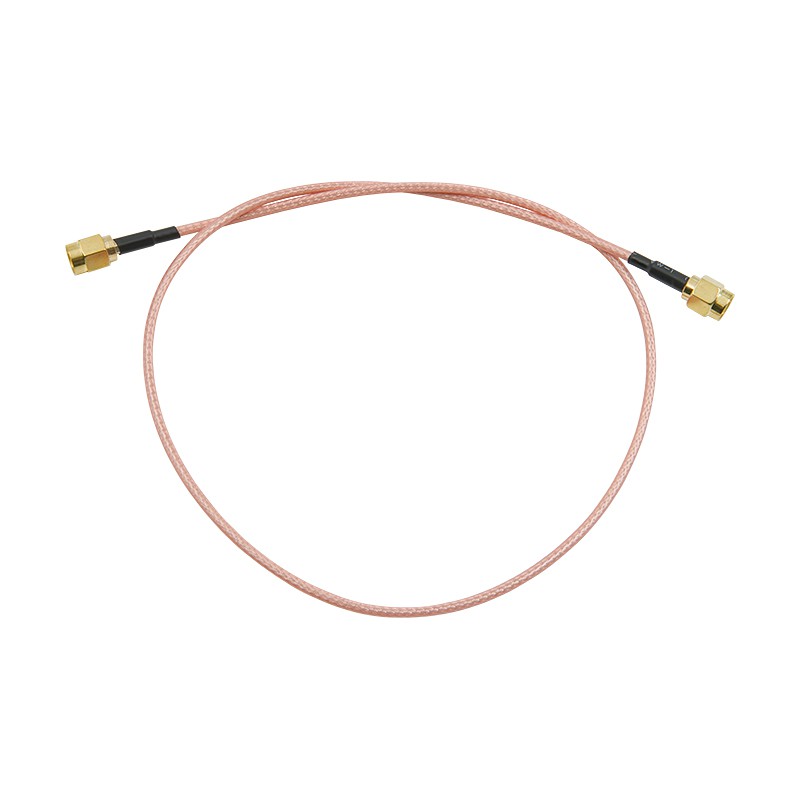

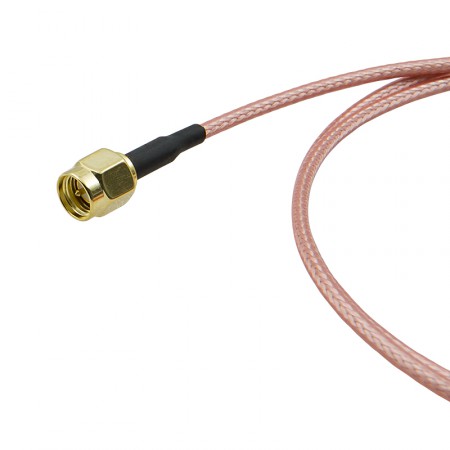

Пигтейл длиною 50 сантиметров из кабеля RG-316 с однотипными коннекторами SMA-male на концах. Гибкий антенный адаптер служит для соединения разъемов антенн или измерительных приборов с источниками сигнала — LTE-роутерами, модемами, терминалами и другими устройствами. Пигтейлы используются для удобной коммутации внутри корпусов и монтажных шкафов.
Чем пигтейл отличается от кабельной сборки?
Пигтейл является разновидностью кабельной сборки, исполненной на тонком кабеле небольшой длины. Задача такого рода адаптеров — обеспечить совместимость разъемов без использования цельных переходников и выполнить коммутацию в местах, куда более толстый кабель затруднительно провести.
Благодаря малому весу, адаптер не оказывает сильного механического воздействия на ответные разъемы и не может их повредить из-за эффекта рычага.
Обычно короткие соединители SMA применяются, чтобы:
- Соединить наружную LTE-антенну и сотовый модуль роутера или модема внутри корпуса, монтажного шкафа или другого ограниченного пространства;
- Выполнить переход от разъема радиоприбора к более длинной кабельной трассе (удлинителю);
- Обеспечить удобную и короткую коммутацию оборудования в составе лабораторного стенда. Пигтейл может соединять измерительное оборудование (например, анализатор) с компонентами, чьи характеристики требуется замерить;
- Соединить другие радиочастотные компоненты с сопротивлением 50 Ом на расстоянии 50 см.
Предпочтение пигтейлам перед аналогичными кабельными сборками отдается, когда важна высокая гибкость использованного провода. Кабель RG-316 легко сгибается и не ломается даже при частых манипуляциях, что позволяет использовать его как для стационарного монтажа, так и в полевых условиях для пусконаладки и тестов.
Незначительные потери и долговечность
Производство осуществляется на автоматизированных заводских линиях с последующей обязательной проверкой каждого экземпляра. Индустриальный подход позволяет обеспечить равномерное и стабильное качество как внутри одной партии, так и между разными партиями изделий.
- Радиокабель RG-316 имеет малый диаметр (всего 2,5 мм) и эластичную ФЭП-оболочку. Этот материал не только хорошо сгибается, но также имеет устойчивость ко многим опасным веществам и выдерживает широкий диапазон температур (от -40°C до +200°C);
- Рабочий диапазон кабеля — до 6 ГГц, что позволяет использовать его с большинством современных стандартов мобильной связи, WiFi и другими технологиями, использующими радиочастоты;
- Длина кабеля 0,5 м достаточна для коммутаций в большинстве устройств, включая соединение компонентов внутри корпусов, гермобоксов антенн или монтажных шкафов;
- Разъемы-вилки SMA-male (с обеих сторон) совместимы с типовыми LTE-роутерами, GSM-терминалами, антеннами, некоторыми видами сотовых усилителей. Коннекторы SMA-серии также применяются со многим радиочастотным оборудованием ISM-диапазонов (433 МГц, 868 МГц и др.).
Чтобы купить пигтейл с коннекторами SMA-male длиною 50 см, нажмите «В корзину». После оформления заказа мы свяжемся с вами, чтобы уточнить детали! Если ваш проект связи нуждается в проработке и индивидуальном подходе, позвоните по телефону 8-800-3333-965, и наши инженеры вам помогут!
Характеристики | |
Сторона 1 | SMA-male |
Сторона 2 | SMA-male |
Покрытие центральных контактов | золото |
Марка кабеля | RG-316 |
Волновое сопротивление | 50 Ом |
Вносимые потери | 1 дБ |
Длина кабеля | 50 см |
Вес | 14 г |
Доставка и гарантия | |
Доставка по Москве | 750 руб., 2–3 дня |
Доставка по СПб | 750 руб., 1–2 дня |
Доставка по России | 750 руб., 3–7 дней |
Оплата | картой / по счёту с НДС |
Манибек | 14 дней |
Гарантия | 12 месяцев |
Техподдержка | Будни 9-18 |
Установка под ключ | Москва, СПб от 7000 руб. |
