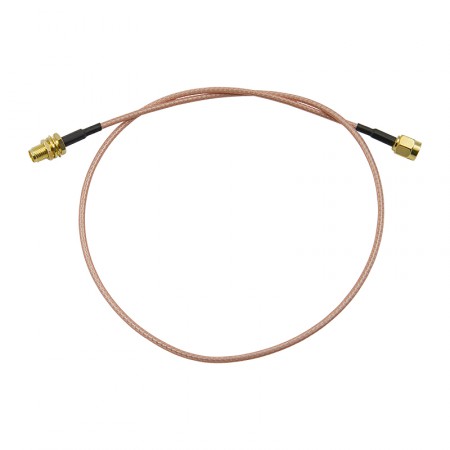

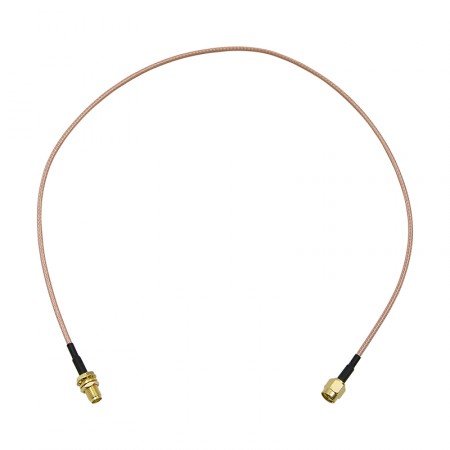

Пигтейл SMA-male - 50 см RG-316 - SMA-female

Полуметровый пигтейл (адаптер) с разнотипными коннекторами SMA-типа (вилка с одной стороны и розетка с противоположной). Использование тонкого кабеля RG-316 позволяет сгибать пигтейл для интеграции и прокладки внутри корпусных устройств, монтажных шкафов и гермобоксов. Низкие потери позволяют применять этот тип соединителя в самых разных сценариях, включая разработку собственных LTE-продуктов, создание тестовых стендов или простую коммуникацию близлежащих ВЧ-устройств.

Кабельная сборка, которая легко гнется

Антенные адаптеры отличаются от обычных кабельных сборок малой длиной и повышенной гибкостью провода. Поскольку RG-316 имеет диаметр всего 2,5 мм, его можно легко прокладывать по углам внутри корпуса устройства или подводить к труднодоступным ответным коннекторам.

В отличие от более толстых радиокабелей, пигтейл не оказывает нагрузки на подключенный разъем и не может его повредить или вырвать.

Благодаря разъемам SMA-типа, вы можете:

• Вывести коннектор SMA-female на корпус самодельного прибора (например, внешнего LTE-роутера). Для этого разъем имеет корпусное исполнение и снабжен шайбами и гайкой;
• Соединить LTE-роутер или модем с выносной антенной или последующей кабельной линией (из более толстого коаксиального кабеля);
• Собрать тестовый стенд с измерительным или тестовым оборудованием. Пигтейл может использоваться как соединитель между анализатором, генератором и пассивными элементами (антеннами, нагрузками, делителями и т. п.);
• Выполнить коммутацию прочего радиооборудования, которое находится на расстоянии полуметра друг от друга.

Главной задачей антенного адаптера при этом остается обеспечение совместимости разъемов. Благодаря такому гибкому переходу, нет необходимости применять цельные переходники, которые часто неудобны для установки в ограниченном пространстве монтажных шкафов и герметичных корпусов.

Малое затухание и высокая надежность

Пигтейлы изготавливаются на заводских мощностях и проходят обязательный контроль качества. Применение автоматизированных инструментов производства помогает получить стабильный результат, где все экземпляры обладают идентичными характеристиками и качеством.

• Кабель марки RG-316 имеет наружную оболочку FEP, которая устойчива ко многим внешним воздействиям, включая высокие температуры (до +200°C) и агрессивные среды;
• Отрезок кабеля имеет длину 50 см, поэтому он может использоваться как внутренний элемент коммутации устройств, так и в качестве замены обычного радиочастотного джампера (кабельной сборки, удлинителя);

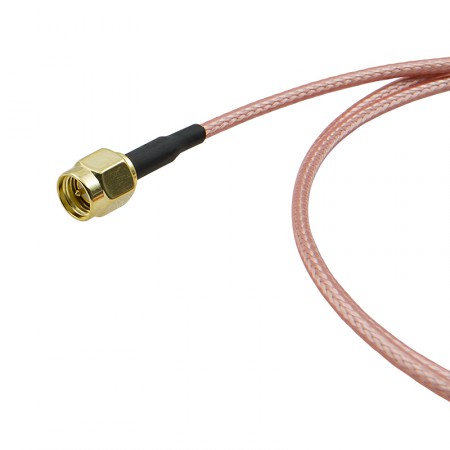

• Коннекторы SMA-male и SMA-female имеют сопротивление 50 Ом и часто применяются в радиочастотных системах. Они компактны и выдерживают многочисленные циклы подключения;

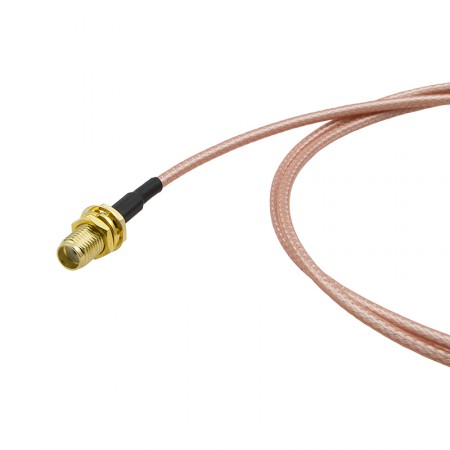

• Корпусное исполнение SMA-female позволяет зафиксировать коннектор на стенке корпуса устройства, например, для легкого подключения наружной антенны к внутреннему радиомодулю.

Пигтейл может использоваться в оборудовании мобильной связи (GSM, UMTS, LTE) или любых других систем радиопередачи при частотах до 6 ГГц. Чтобы купить пигтейл длиной полметра, нажмите «В корзину» и завершите покупку на сайте. Чтобы задать вопрос или заказать индивидуальный проект усиления связи, позвоните по номеру 8-800-3333-965!
