Нагрузка DL-5-TM (TNC-male, до 5 Вт)

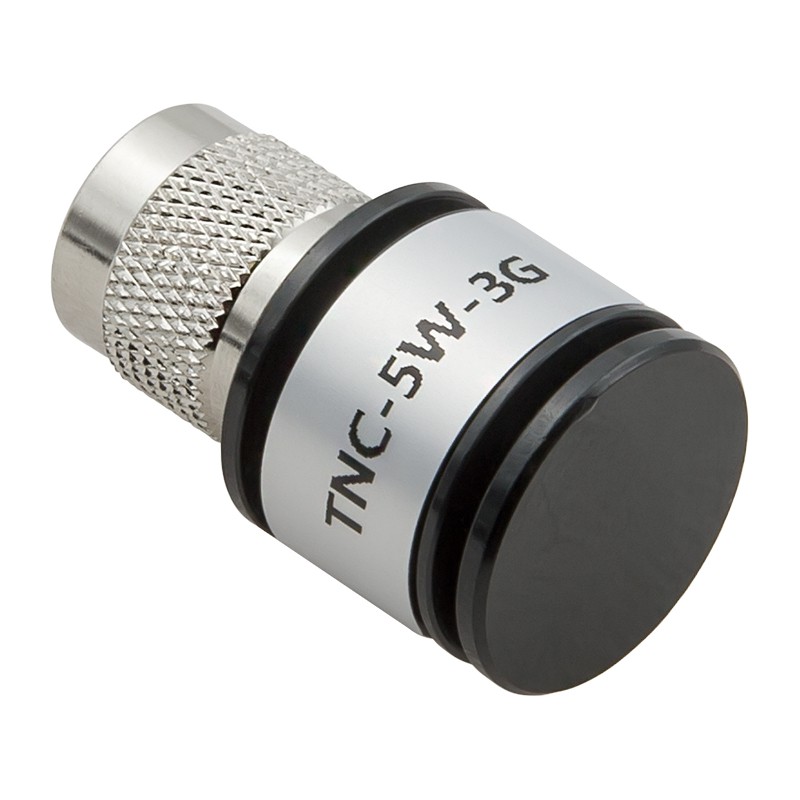

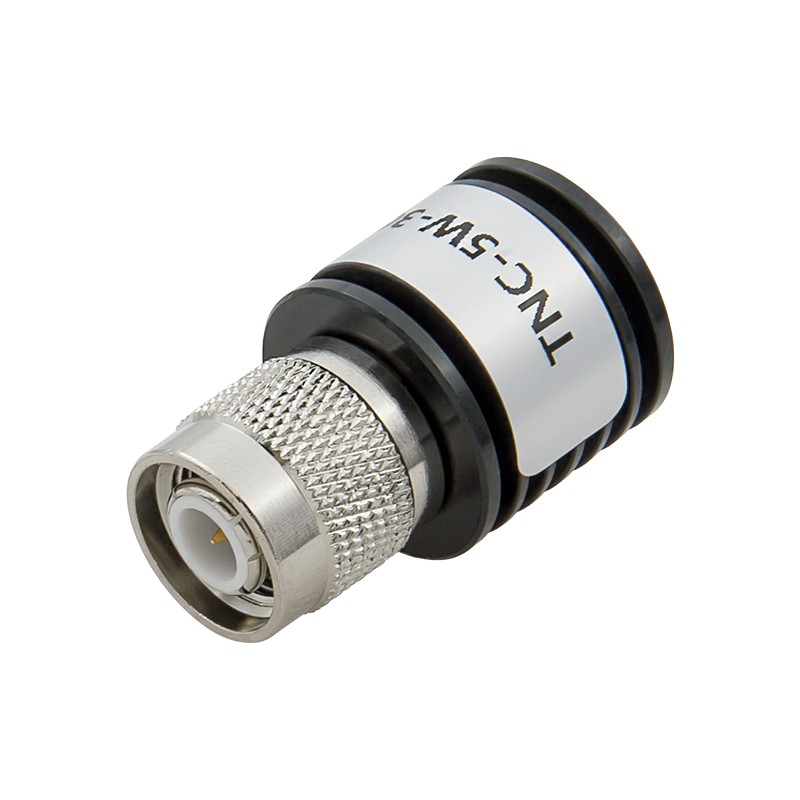

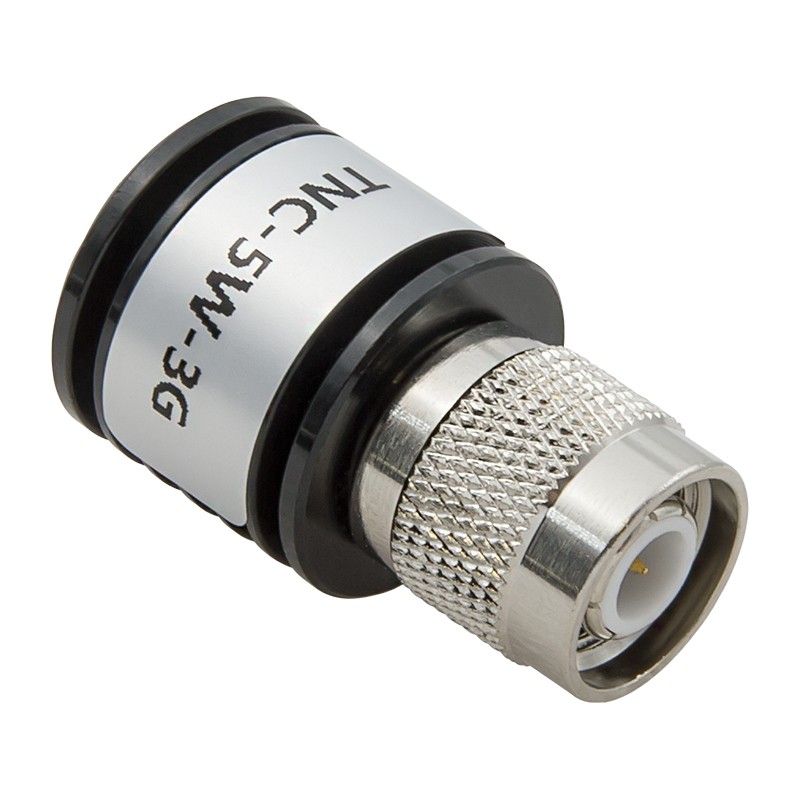

DL-5-TM — терминатор (эквивалент нагрузки) для защиты РЧ-передатчиков от отражения сигнала от пустого порта. Эта модель оснащена коннектором TNC-male (вилка) и радиатором для рассеивания тепла. Поддерживаемая проводимая мощность — до 5 Вт.

Когда не обойтись без искусственной нагрузки?

Не все активные радиоустройства поддерживают работу с «открытыми» разъемами. Например, если к сотовому усилителю не подключена антенна, то весь сигнал будет отражен обратно в выходной каскад. Это часто приводит к перегрузке оборудования, следствие которой — быстрый выход усилителя из строя.

Терминаторы имитируют согласованную нагрузку, заменяя собой антенну. Такой прибор поглощает основную часть поступающего сигнала, преобразуя его в тепло. За счет согласования и низкого КСВн от нагрузки отражается лишь небольшой процент исходного сигнала — такой же, как при подключении типовой антенны.

Чаще всего нагрузочные эквиваленты используются в следующих случаях:

• Для защиты приборов усиления сигнала во время тестовых запусков и пусконаладки. В процессе таких запусков можно провести проверку и настройку оборудования, даже если антенная сеть еще не готова к подключению;
• Эксплуатация радиосистем с большим числом разветвлений, некоторые из которых не задействованы. Если к некоторым портам делителей сигнала не подключены антенны, такие пустые разъемы нужно закрыть согласованными «заглушками»;
• Выполнение калибровки и лабораторных измерений. Благодаря согласованию по сопротивлению, DL-5-TM может применяться как пример (эталон) при тонкой настройке передатчиков.

Нагрузка TNC-male для радиосистем

Модель DL-5-TM разработана для использования в системах, где задействуют разъемы TNC-типа (англ. Threaded Neill-Concelman). Этот вид коннекторов имеет резьбовое соединение, которое гарантирует надежный контакт. Чаще всего TNC-розетки можно встретить на измерительных приборах (анализаторы спектра, анализаторы цепей и т. п.), но также они могут встретиться на приборах связи, геопозиционирования и в других специальных областях.

К прочим параметрам изделия относятся:

• Волновое сопротивление 50 Ом. Разъем TNC-male на нагрузке имеет исполнение под 50 Ом, что гарантирует согласование с линией передачи при подключении разнообразных радиоприборов;
• Рабочая частота до 3000 МГц. Эта модель подходит для передачи радиосигнала до 3 ГГц, то есть она совместима с большинством стандартов GSM, UMTS и LTE, а также с WiFi на частоте 2,4 ГГц. Кроме того, нагрузку можно задействовать в решениях GPS/ГЛОНАСС и для ISM-диапазонов связи (433/868 МГц);
• Поддерживаемая мощность 5 Вт. Радиатор рассчитан на рассеивание мощности до 5000 мВт. Терминатор сохраняет свои свойства и исправность в пределах этого диапазона.

Чтобы купить TNC-нагрузку, нажмите «В корзину» и сформируйте заказ на сайте. Задать вопрос о комплектующих для радиосистем или заказать разработку индивидуального решения связи можно у наших экспертов по номеру 8-800-3333-965!
