Аттенюатор AT-10T-2W (TNC, 10 дБ, до 2 Вт)

AT-10T-2W — пассивный аттенюатор для снижения мощности на TNC-разъемах приемников и передатчиков радиосигнала. Прибор поглощает часть проходимого сигнала в диапазоне до 6000 МГц, не искажая его форму и сохраняя все передаваемые данные. Как правило, аттенюаторы используются в системах с чувствительными устройствами, которые могут быть повреждены слишком мощным поступающим сигналом. Коэффициент затухания — 10 дБ.

Аттенюатор TNC-типа для радиоустройств

Снизить мощность ВЧ-сигнала внешними средствами необходимо, когда ваше оборудование не имеет штатных инструментов регулировки или их возможности исчерпаны. Хотя производители стараются предусмотреть штатную систему РРУ (ручную регулировку) в усилителях и измерительных приборах, часто встречается ситуация, когда возникшую перегрузку невозможно устранить без использования дополнительных инструментов. Такими инструментами выступают подавители сигнала — аттенюаторы.

AT-10T-2W — это целиком пассивный компонент ВЧ-системы, то есть для его работы не нужно дополнительное электричество. Сигнал на выходе с аттенюатора на 10 дБ ниже входного, что соответствует снижению мощности в 10 раз. Таким образом, аттенюатор снижает мощность пропорционально входному сигналу, а не отнимает фиксированное значение в милливаттах.

Использовать TNC-аттенюатор можно с любыми приборами, нуждающимися в дополнительной защите приемников. К таким приборам обычно относятся:

• Усилители (репитеры) сигналов связи. Аттенюатор защищает основные и магистральные усилители от перегрузки и осцилляции (эффекта самовозбуждения). Необходимость установить внешний поглотитель сигнала обычно возникает, когда заводские средства настройки не могут справиться с перегрузкой из-за слишком высокого уровня сигнала;
• Оборудование WiFi и радиостанции. AT-10T-2W также совместим с приборами беспроводных сетей, функционирующими в диапазонах 2,4 ГГц и 5 ГГц. Кроме того, можно использовать аттенюатор для ограничения мощности раций, GNSS-оборудования и с другими похожими приборами;
• Приборы калибровки и измерения сигнала. Наконец, аттенюатор — важный инструмент в системах измерения мощности и/или формы сигнала. Он может использоваться с анализаторами спектра, векторными анализаторами, генераторами и измерителями мощности. В этом случае после измерения делается поправка на вносимое затухание.

Принцип подключения аттенюатора TNC

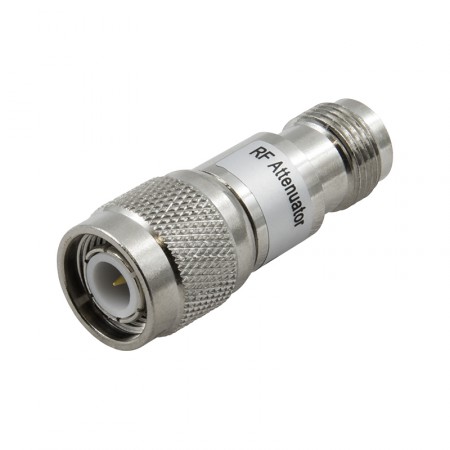

AT-10T-2W выпускается в формате переходника с разъемами «мама» и «папа» TNC-типа. Аксессуар симметрично работает в обоих направлениях. Чаще всего прибор устанавливается непосредственно на ВЧ-порт устройства, но при наличии подходящих кабельных сборок его можно установить между двумя кабельными участками.

Модель AT-10T-2W имеет следующие параметры:

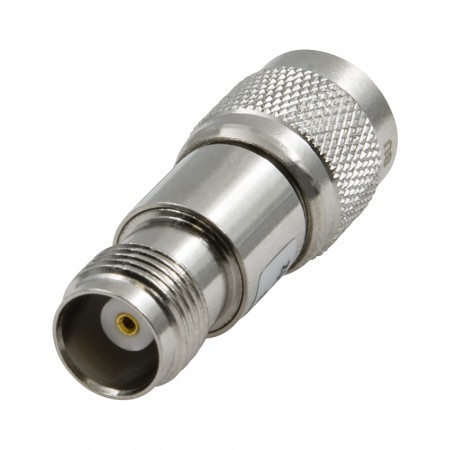

• Коннекторы TNC с сопротивлением 50 Ом. Серия TNC-разъемов традиционно используется в составе базовых станций, авионике, GNSS-оборудовании и телекоммуникациях. С одной стороны изделия расположен male-разъем (пин и внутренняя резьба), а с обратной — female-разъем (гнездо и внешняя резьба). В каталоге доступны варианты с прочими типами разъемов (N-type, BNC и др.);

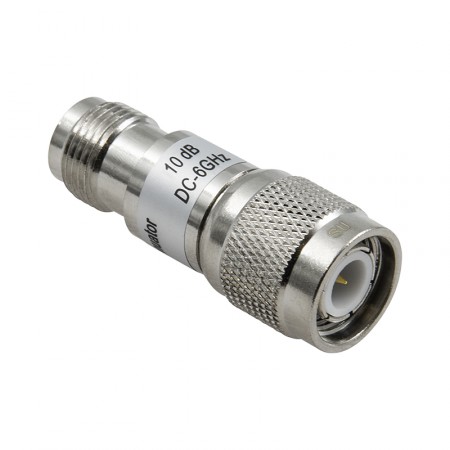

• Снижение сигнала на 10 дБ. После прохождения через аттенюатор сигнал ослабнет на 10 дБ, что эквивалентно подавлению в 10 раз. Например, если уровень мощности на входе составляет 30 дБм (1 Вт), то на выходе он снизится до 20 дБм (100 мВт);
• Проходная мощность до 2000 мВт. Изделие спроектировано, чтобы выдерживать входную мощность до 2 Вт. Прибор не нуждается в дополнительном охлаждении или установке радиатора: избыточное тепло рассеивается через металлический корпус.
