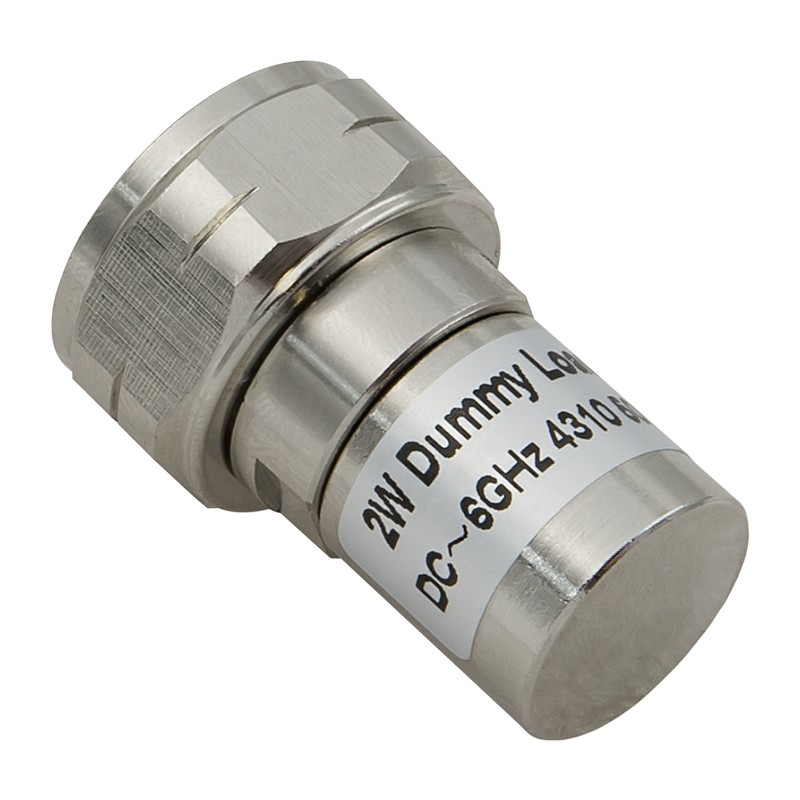

Нагрузка DL-2-4.3-10M (4.3-10-male, до 2 Вт)

DL-10-4.3 представляет собой искусственную нагрузку (ВЧ-терминатор), оснащенную разъемом формата 4.3-10-male. Устройство предназначено для подключения к радиопередающим системам при их проверке, наладке и эксплуатации при отсутствии антенно-фидерной линии. Конструкция допускает рассеивание мощности до 2 Вт, эффективно преобразуя энергию радиосигнала в тепло.

Когда необходима Dummy Load — имитация нагрузки?

В ходе наладки или технического обслуживания радиооборудования нередко требуется включение передатчиков без фактического подключения антенны. Однако работа ВЧ-устройств с открытым выходом способна привести к сбоям и повреждениям вследствие перегрузки или перегрева. Кроме того, многие системы функционируют нестабильно при отсутствии согласованной нагрузки, и их корректная отладка возможна только при имитации реальной рабочей среды.

Использование DL-10-4.3 обеспечивает согласование по импедансу (50 Ом), аналогичное тому, которое обеспечивает реальная антенна. Поступающий на вход сигнал рассеивается в виде тепла через металлический корпус устройства. Поддерживается диапазон частот до 6 ГГц (стандарты мобильной связи, WiFi и пр.).

Типовые сценарии использования:

• Настройка и калибровка радиопередающих комплексов и измерительных систем, особенно в случаях, когда прямое подключение антенны невозможно или нежелательно из-за риска создания радиопомех;
• Проверка и запуск компонентов сотовой инфраструктуры (усилителей, бустеров и др.) без подсоединенной антенной системы;
• «Закрытие» незадействованных портов радиочастотных устройств и компонентов распределения сигнала (например, сплиттеров). С этой целью терминатор часто используется в оборудовании сотовых операторов и системах ретрансляции.

Разъем 4.3-10: новый стандарт в телеком-индустрии

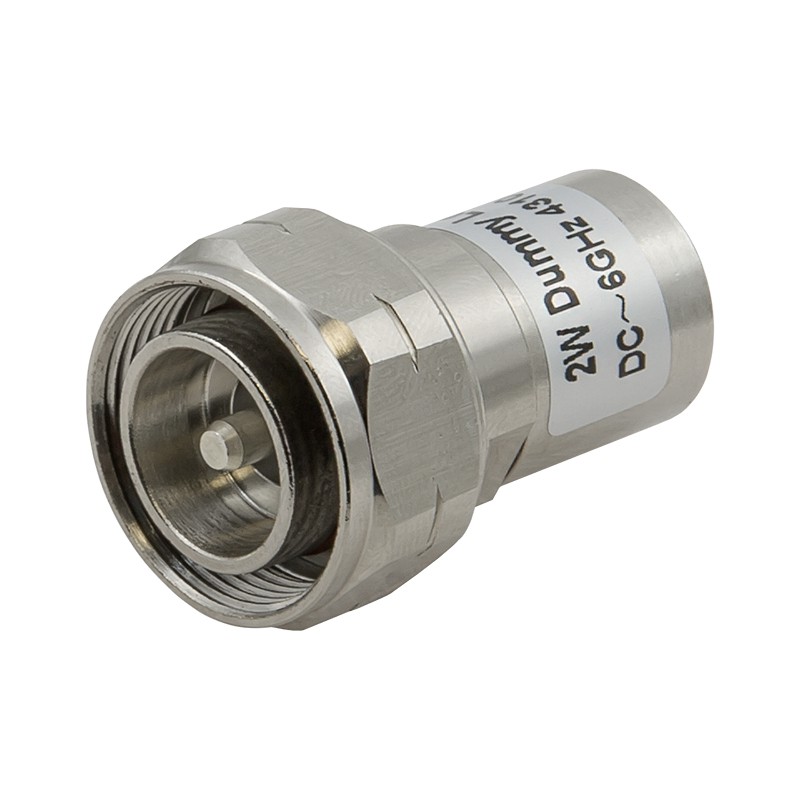

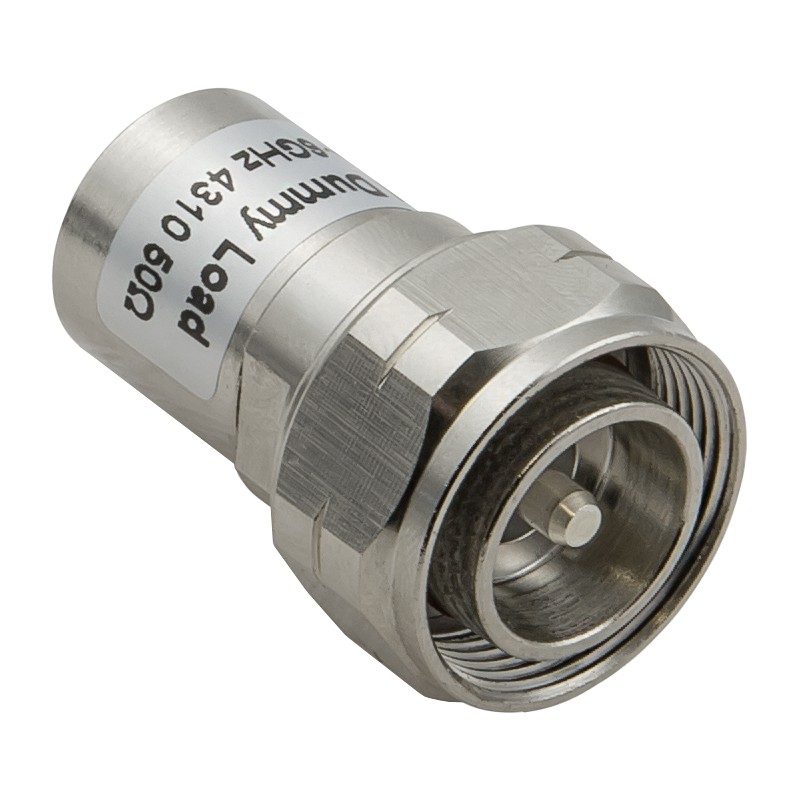

В терминаторе установлен промышленный РЧ-коннектор 4.3-10-male, который становится современным стандартом в телекоммуникационном оборудовании, вытесняя устаревший 7/16 DIN. Новый тип разъема имеет небольшие габариты, что особенно важно для плотной установки на модулях базовых станций.

Разъемы серии 4.3-10 обладают на 60% меньшим весом по сравнению с 7/16 DIN, что снижает механическую нагрузку на оборудование. Его конструкция обеспечивает стабильное и герметичное соединение с минимальным уровнем PIM3 (интермодуляционных искажений). Коннектор на нагрузке имеет резьбовое исполнение для затяжки ключом.

Эта нагрузка является важным элементом оборудования для тестирования и отладки современных телеком-систем. Чтобы приобрести изделие, достаточно добавить его в корзину и оформить онлайн-заказ. Если у вас возникли вопросы, свяжитесь с нашими специалистами по номеру 8-800-3333-965 или воспользуйтесь услугой обратного звонка!
