Нагрузка DL-50-NM (50 Ом, N-male, до 50 Вт)

Эквивалент нагрузки DL-50 с разъемом N-типа используется для тестирования и калибровки радиопередатчиков с волновым сопротивлением 50 Ом. Аксессуар представляет собой искусственную нагрузку, которая заменяет антенну во время измерительных работ, а также в процессе пусконаладки усилителей, бустеров и других приборов, не допускающих эксплуатации в холостом режиме. Предельная подводимая мощность — 50 Вт.

Принцип работы искусственной нагрузки (Dummy Load)

Многие активные ВЧ-приборы, особенно усилители, не рассчитаны на продолжительную работу без подключенного антенно-фидерного устройства. Мощный ВЧ-сигнал, генерируемый усилителем, отражается от порта и может повредить электронные компоненты. Чтобы избежать повреждения оборудования, используется искусственная нагрузка (по-английски Dummy Load, то есть «болванка», «пустышка»).

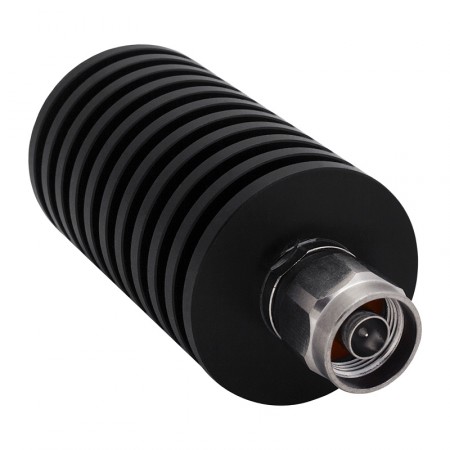

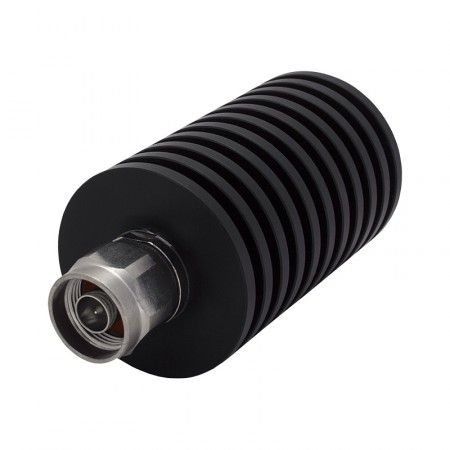

Нагрузка принимает поступающий на ВЧ-порт сигнал и, вместо излучения, преобразует его в тепло. Радиатор, установленный на корпусе DL-50, рассеивает тепло в окружающее пространство.

Подключение нагрузки необходимо в следующих случаях:

• В лабораторных условиях для измерения характеристик пассивных ВЧ-устройств, таких как делители, ответвители и т. п. Нагрузки часто нужны для измерения таких параметров, как S11 и S21;
• Для тестирования и отладки усилителей (в том числе репитеров и бустеров сотовой связи) без их подключения к действующей системе распределения;
• В полевых условиях, например, для запуска части системы усиления до окончания монтажа оборудования. Установка нагрузки на постоянной основе требуется, если в системе усиления используются комплектующие с избыточным количеством портов (например, делители с запасными портами «на будущее»).

Согласованная нагрузка 50 Ом

Модель DL-50 работает в диапазоне частот до 3000 МГц, то есть поддерживает все основные стандарты сотовой связи GSM/3G/4G. Волновое сопротивление нагрузки составляет 50 Ом, что позволяет использовать ее с многообразными радиоприборами. Стандартный разъем N-male (вилка N-типа) обеспечивает совместимость со многими репитерами, линейными усилителями, сплиттерами и диплексерами.

Прибор выдерживает максимальную мощность 50000 мВт. В процессе работы поступающий сигнал преобразуется в тепло, поэтому на корпусе размещен крупный радиатор. Мы рекомендуем выбирать нагрузку с запасом по мощности, чтобы избежать неполадок в случае превышения допустимых значений.

Купить согласованную нагрузку 50 Вт с разъемом N-male можно сейчас на нашем сайте. Для этого положите нужное количество товара в корзину, а затем перейдите к оформлению заказа. Нужна помощь в составлении индивидуального проекта усиления? Позвоните нам по телефону 8-800-3333-965 или воспользуйтесь услугой «Обратный звонок»!
