Нагрузка DL-100 (50 Ом, до 100 Вт)

Цена: 8 100 р.
Скидка: По запросу
Категория: Нагрузки
Наличие: Есть в наличии

Артикул: 3612

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

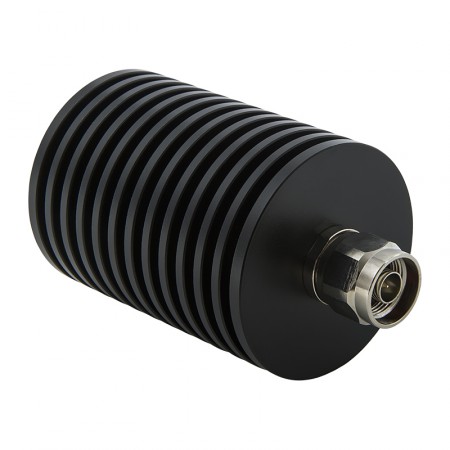

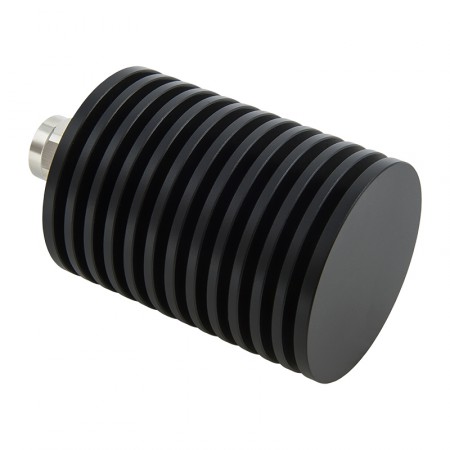

Высокочастотный терминатор (согласованная нагрузка) для линий передачи радиосигнала большой мощности — до 100 Вт. Прибор полностью поглощает поступающую на порт энергию, преобразуя радиосигнал в тепло. Благодаря полному поглощению сигнала и согласованному сопротивлению 50 Ом, при использовании DL-100 в линии отсутствует отражение, которое может повредить ВЧ-передатчик. Нагрузка оснащена массивным радиатором, отводящим тепло, и ВЧ-разъемом N-male.

Эквивалент нагрузки для коаксиальных линий 50 Ом

DL-100 — это согласователь (искусственная нагрузка), задача которого заключается в полном поглощении поступающего радиосигнала. Применение этого аксессуара необходимо, когда ВЧ-сигнал, отраженный от конца линии, может негативно повлиять на работу радиосистемы или повредить активное оборудование. Во избежание негативных эффектов на конец линии устанавливается прибор, который преобразует ВЧ-сигнал в тепло, излучаемое в окружающее пространство. В англоязычной среде прибор называется Dummy Load.

Вот несколько типичных случаев, когда использование терминатора необходимо для защиты оборудования или получения корректных измерений:

  • В системах с усилителями сигнала (репитерами): защита усилителей от отраженного сигнала, возникающего, если запустить оборудование с «пустым» портом. Запуск репитера без нагрузки может понадобиться в целях тестирования и диагностики системы усиления и калибровки радиочастотных модулей;
  • В некоторых случаях количество портов установленного оборудования (например, делителей) может превосходить необходимое для работы системы. «Лишние» порты могут возникнуть в процессе монтажа оборудования (если он происходит в несколько этапов), а также как намеренна опция для будущего масштабирования. В этих случаях пустые порты необходимо защитить согласованными нагрузками;
  • В лабораторных условиях: для проверки активных и пассивных ВЧ-устройств, тестирования их параметров и измерения характеристик S11, S21 и др.

Совместимость с оборудованием

Эта модель нагрузки поддерживает прием сигнала частотой 0–3 ГГц, то есть работает со всеми основными разновидностями мобильного сигнала 2G (GSM), 3G (UMTS), 4G (LTE). Благодаря поддержке мощности до 100 Вт, нагрузка может использоваться в самых мощных промышленных радиосистемах, включая индустриальные системы усиления связи и оборудование сотовых операторов.

Благодаря стандартному ВЧ-разъему N-male (50 Ом), прибор совместим со многими передатчиками, ретрансляторами, делителями и диплексерами радиосигнала. Для индустриальных применений также доступна версия с коннектором 7/16 DIN. Также в разделе каталога доступны модели с другими типами ВЧ-разъемов и альтернативными параметрами мощности.

Чтобы купить эквивалент нагрузки 50 Ом с мощностью до 100 Вт, нажмите «В корзину» и произведите оформление заказа онлайн. По любым вопросам об усилении связи вы можете обратиться по телефону 8-800-3333-965: наши менеджеры помогут с выбором оборудования или подготовят индивидуальный проект!

Характеристики
Диапазон частот 0–3000 МГц
Максимальная подводимая мощность 100 Вт
Волновое сопротивление 50 Ом
КСВн ≤ 1,2
ВЧ-разъем N-male
Рабочая температура от -55°С до +125°С
Размер 100 х Ø60 мм
Вес 450 г



Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Разъём
N-type N-type
Мощность
100 Вт 100 Вт
